Дисплейный модуль SI-LPC-SBC-LCD56
Дисплейный модуль SI-LPC-SBC-LCD56 (SBC — Single Board Computer) реализован на базе 32-битного микроконтроллера LPC2478/LPC4088 семейства ARM7/Cortex - M4 от NXP, серия LPC2400/LPC4000. Предназначен в качестве устройства отображения цифровых данных и элемента управления техническими системами. Данное семейство микроконтроллеров LPC2400/LPC4000 имеет встроенную «FLASH» память, что упрощает процесс разработки и отладки исполняемого кода, исключая потребность первичного загрузчика «BootLoader».

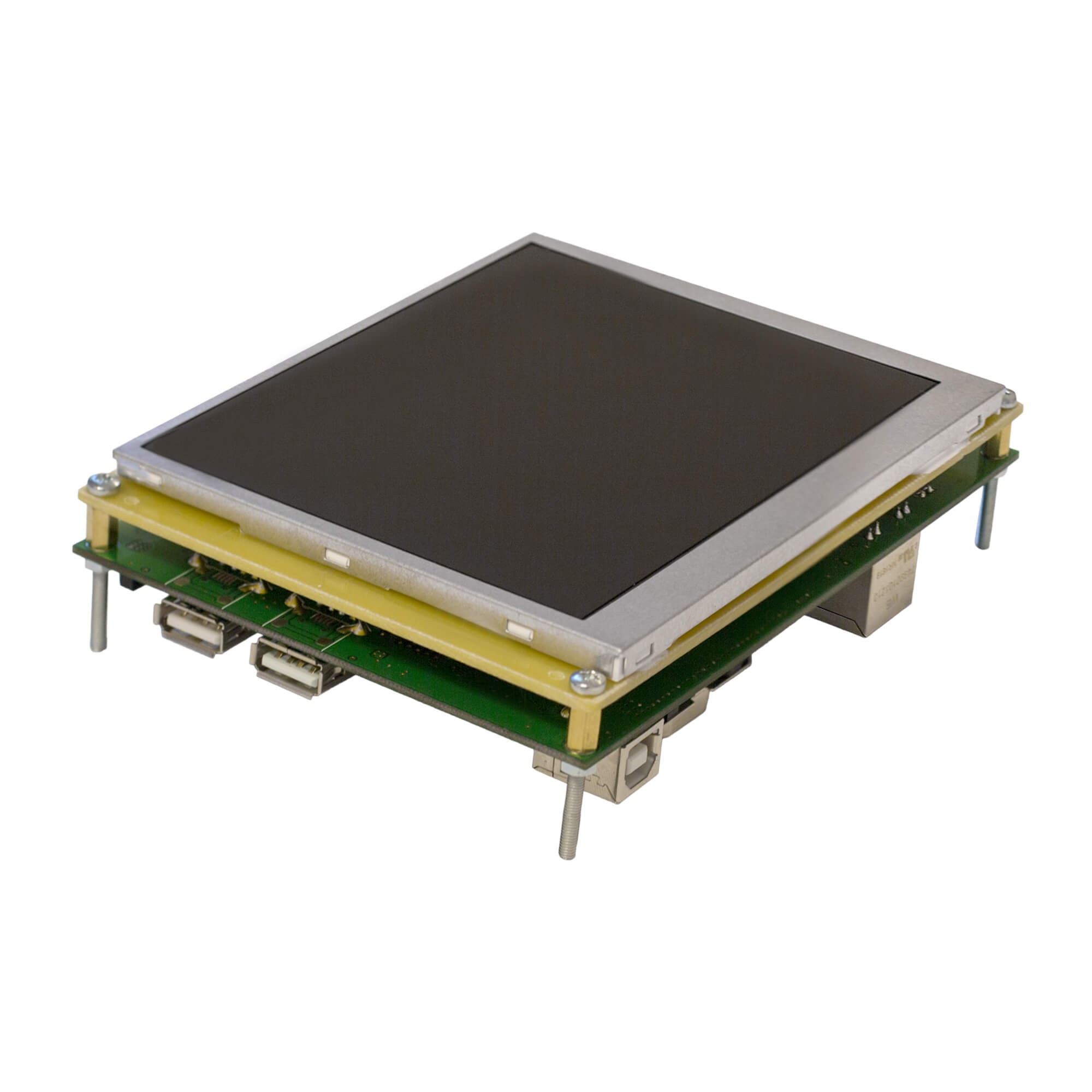

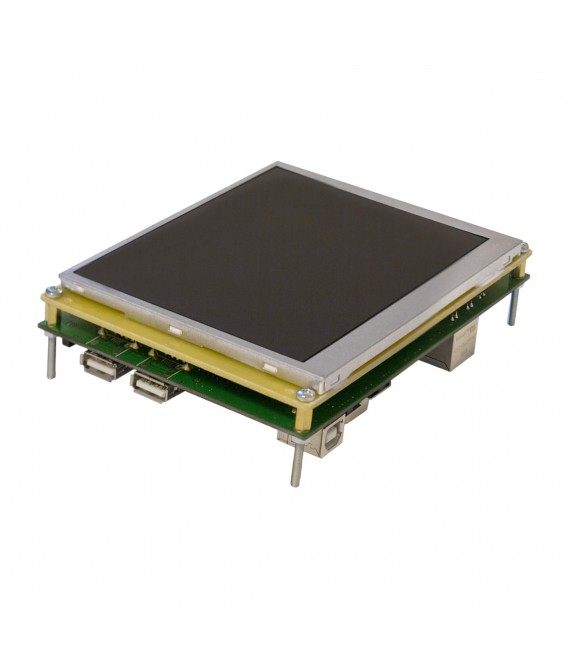

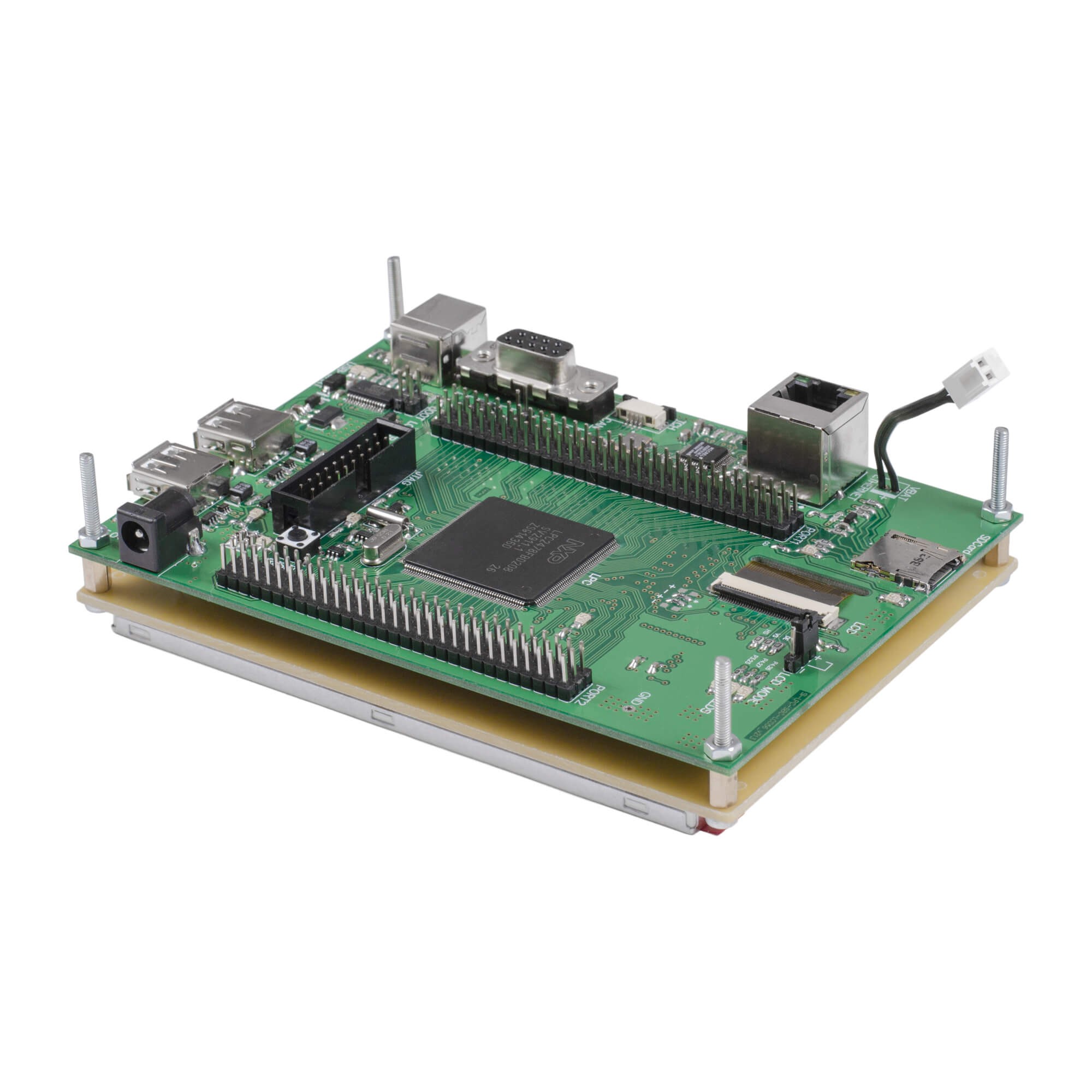

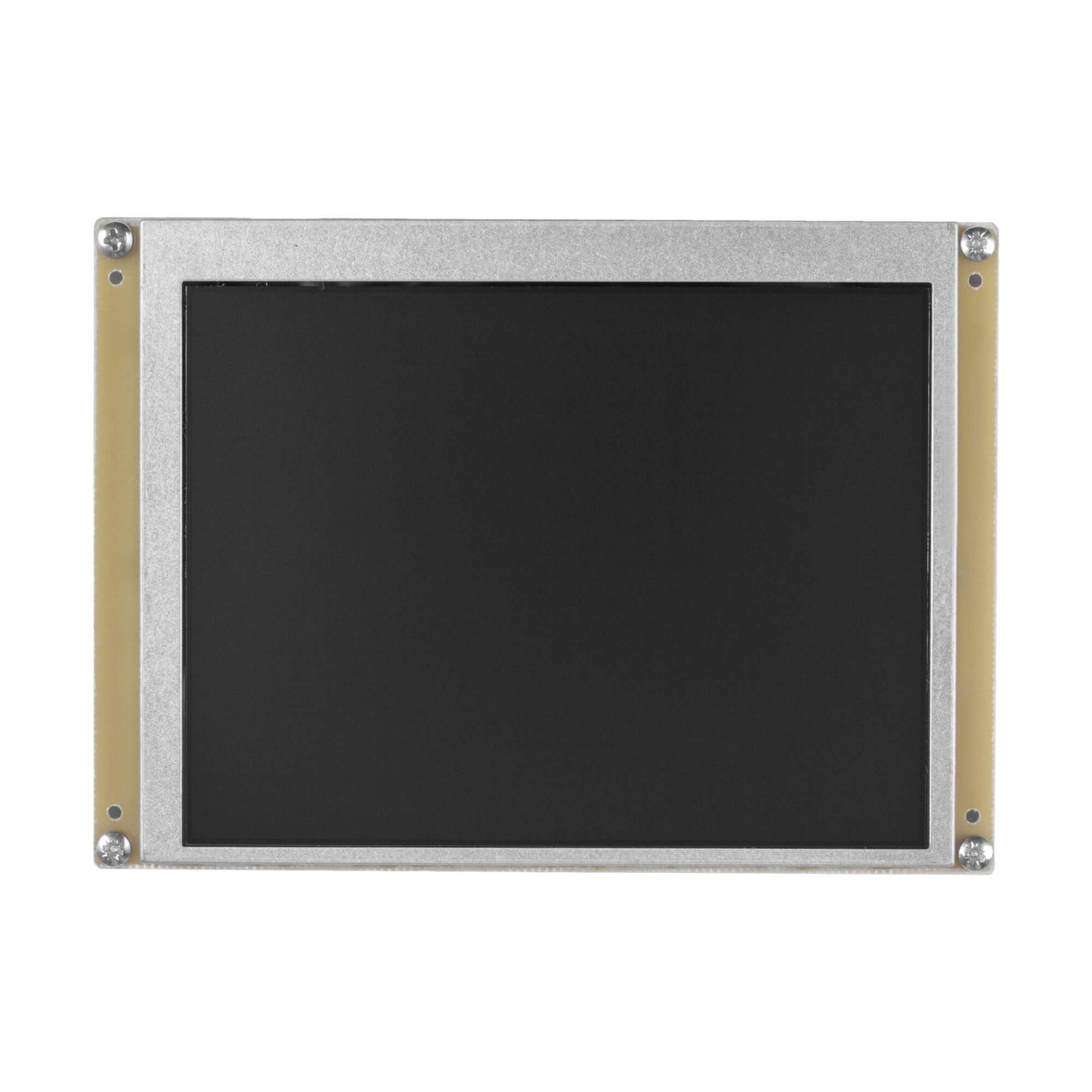

Конструкция дисплейного модуля SI-LPC-SBC-LCD56 (SBC — Single Board Computer) состоит из двух плат, плата подложки, где размещается дисплей 5.6 дюймов, плата исполнения, куда устанавливается непосредственно сам микроконтроллер и разъемы интерфейсов связи и управления. На модуль устанавливается дисплей размером 5.6 дюймов, разрешением 640 x 480, цветностью 18 - bit RGB, яркостью 280 кд/м^2, в зависимости от модели дисплея, возможно размещение резистивной сенсорной панели. Платы между собой крепятся винтами M3, между платами устанавливаются бонки 5 мм.
Дисплейный модуль включает в себя интерфейсы управления и связи: Ethernet 100 mbit/s, 2 x USBA, интерфейс командной строки и загрузчика USBB, CAN, разъем MicroSD, разъем отладки JTAG ARM20, разъем батарейного питания для часов реального времени RTC.
Незадействованные «пины» микроконтроллера выведены на разъем PLT с шагом 2.54 мм. На модуль установлена оперативная память SDRAM 16 Mbyte 16-bit 36 MHz для микроконтроллера LPC2478 и SDRAM 32 Mbyte 16-bit 66 MHz для микроконтроллера LPC4088. Энергонезависимая память NORFLASH объемом 32Mbit.

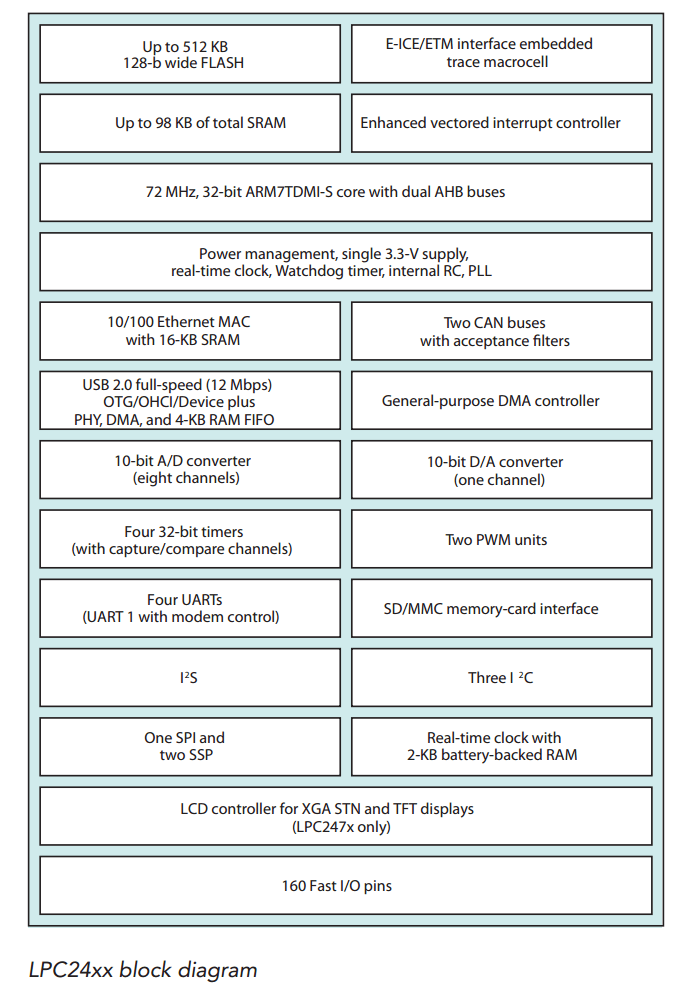

Блок схема семейства микроконтроллеров ARM7 NXP LPC2400:

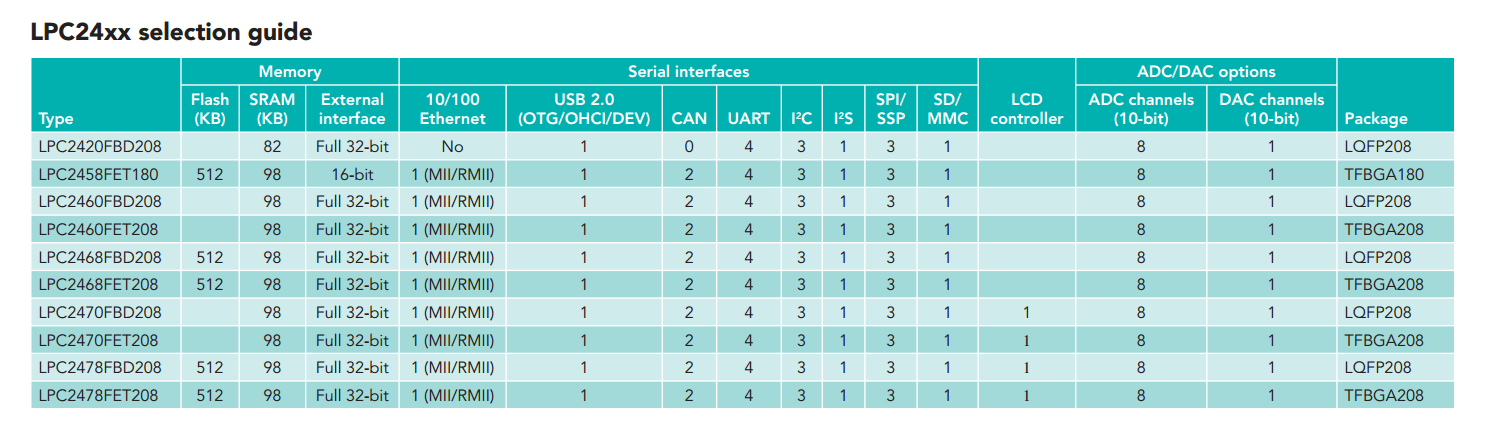

Семейства микроконтроллеров ARM7 NXP LPC2400:

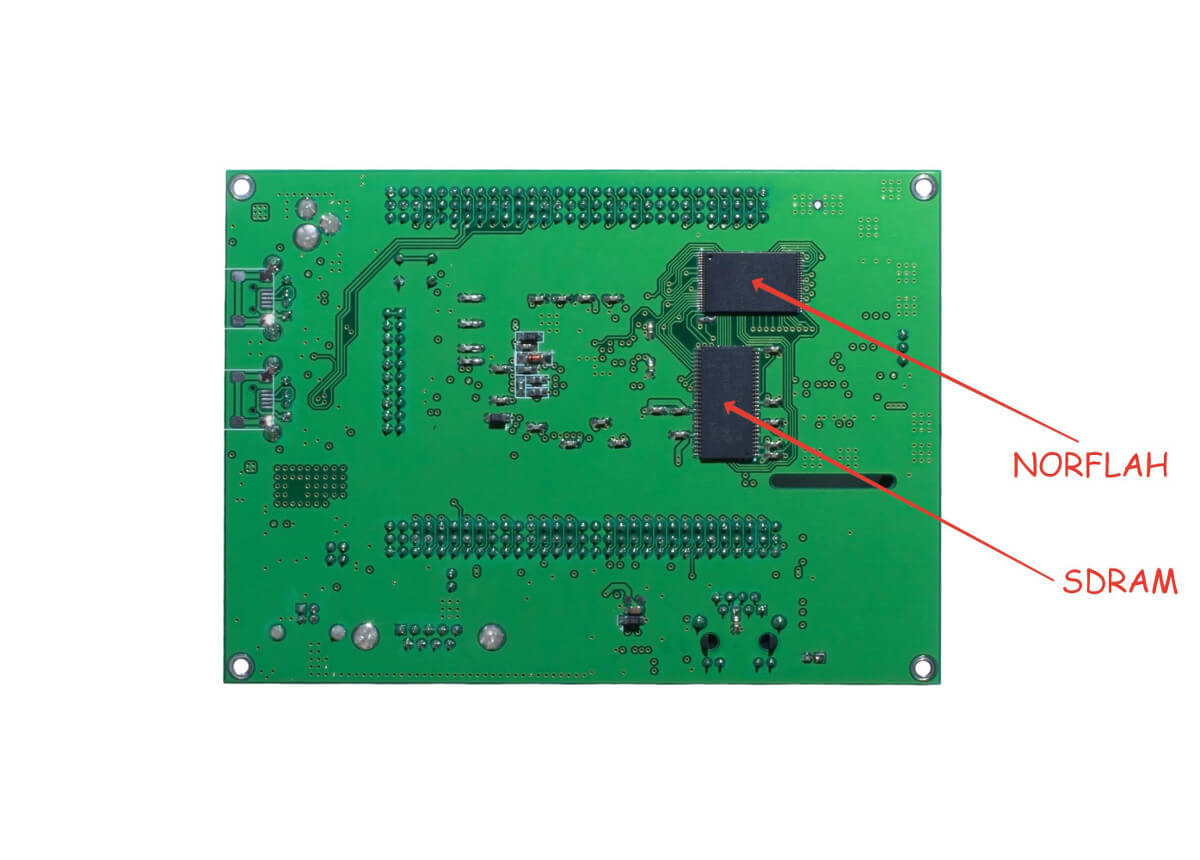

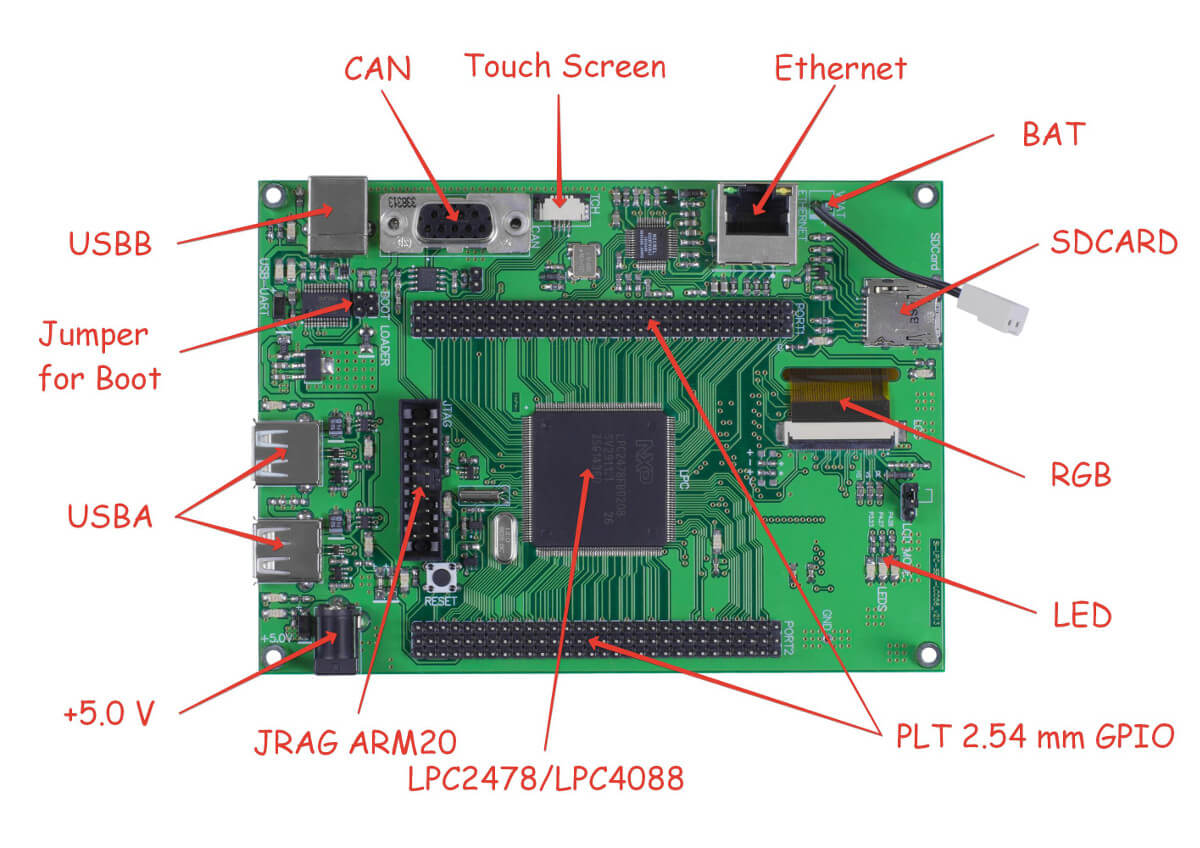

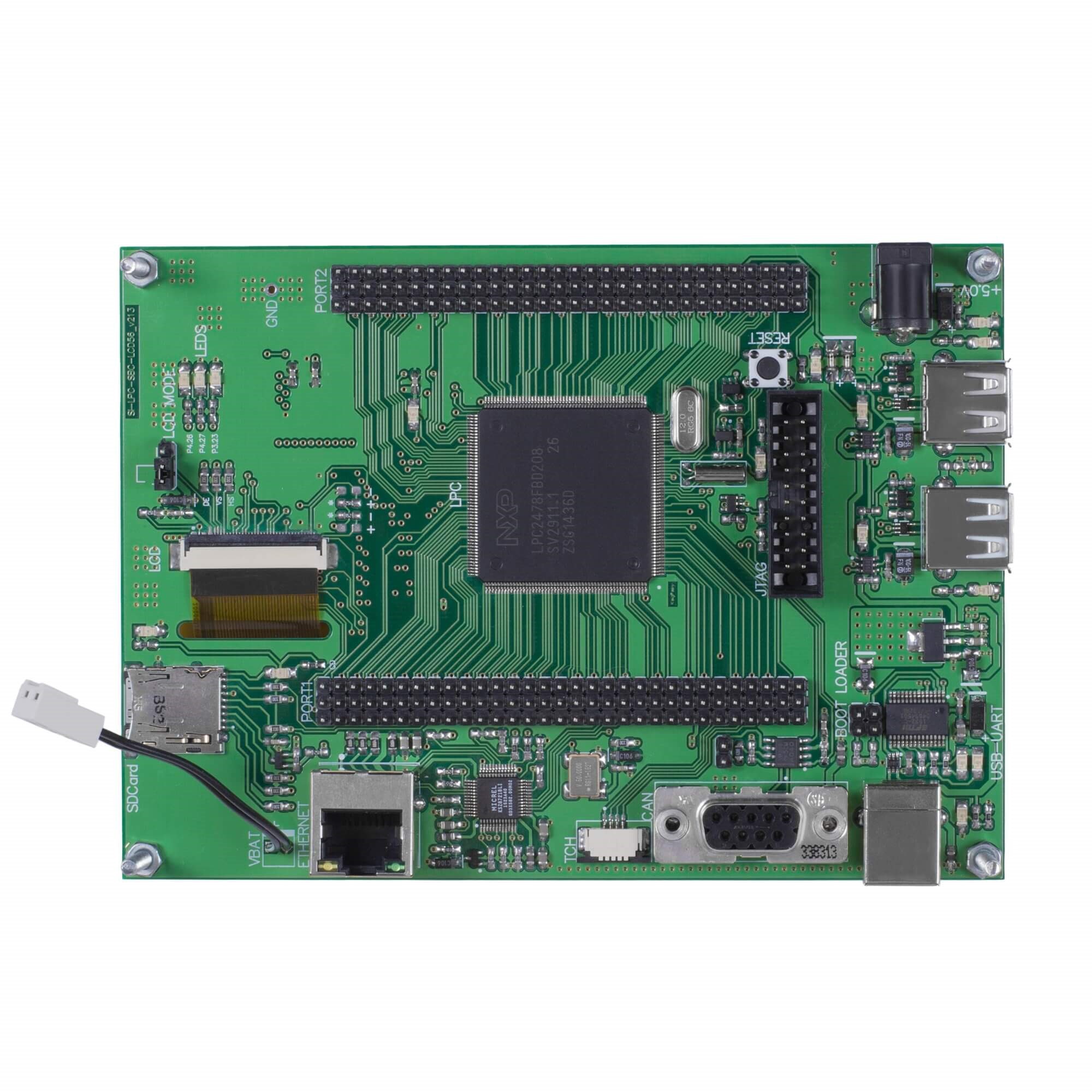

Расположение компонентов на плате дисплейного модуля:
|
Процессор |
LPC2478 ARM7 72 MHz, LPC4088 Cortex-M4 120 MHz |
|
Объем оперативной памяти |
SDRAM 16 – 32 Mbyte, 32 - 66 MHz |
|
Объем энергонезависимой памяти NORFLASH |
4 MByte |
|
Интерфейсы связи |
USBB (UartDebug), Ethernet 10/100 Mbit, 2xUSBA, CAN |
|
Интерфейс SDIO 4-бита на разъем карты памяти |
MicroSD |
|
Графический интерфейс |
RGB 16-bit |
|
Рабочий температурный диапазон |
0 ... +65 С |
|
Габаритные размеры ДШВ |
142 x 102 x 36 mm |
|
Свободные "пины" микроконтроллера выведены на разъем |
PLT 2.54 mm |
|
Встроенные часы реального времени |
RTC |
|
Напряжение питания модуля |
+ 5 V |
* при наличие дисплея.

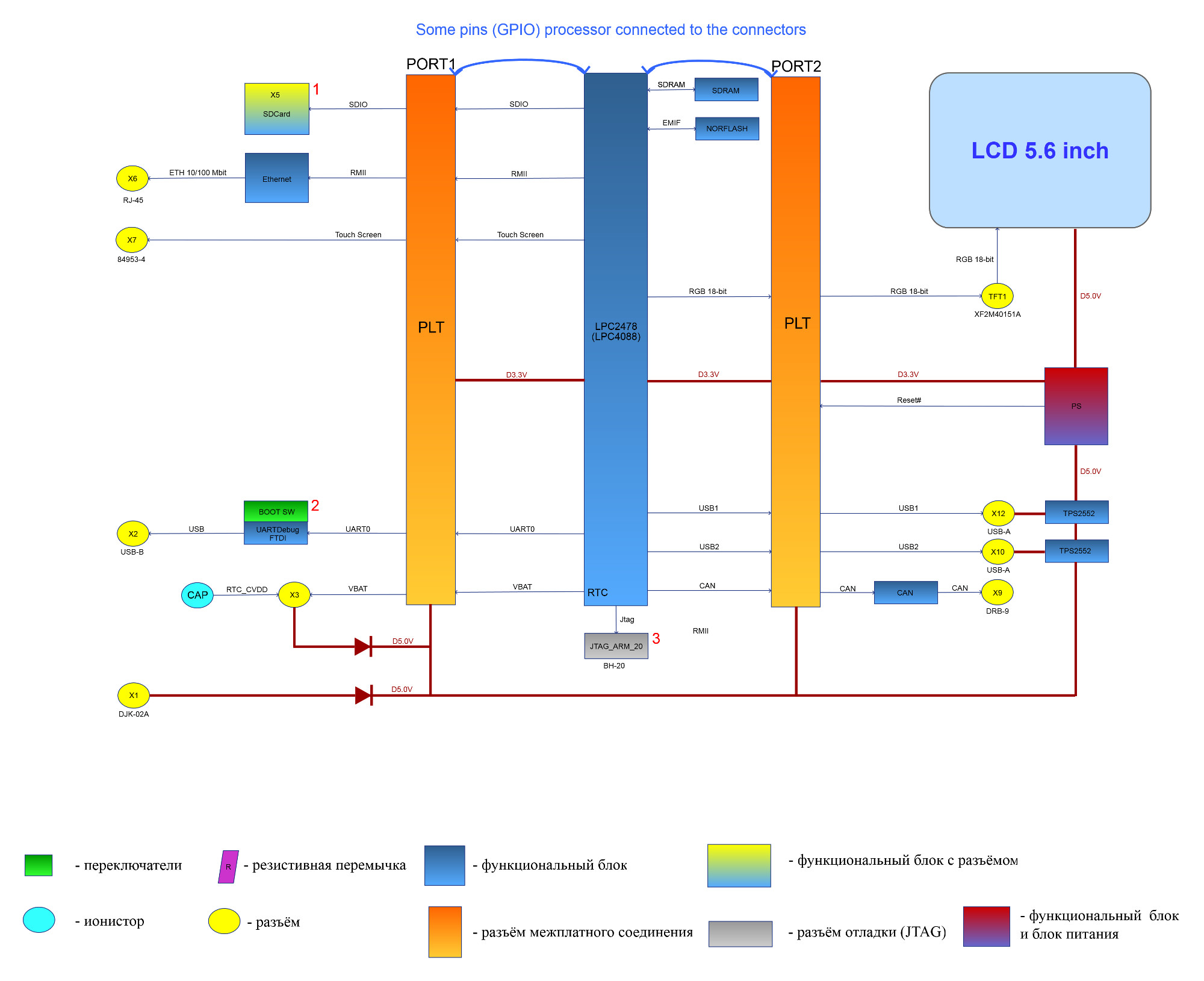

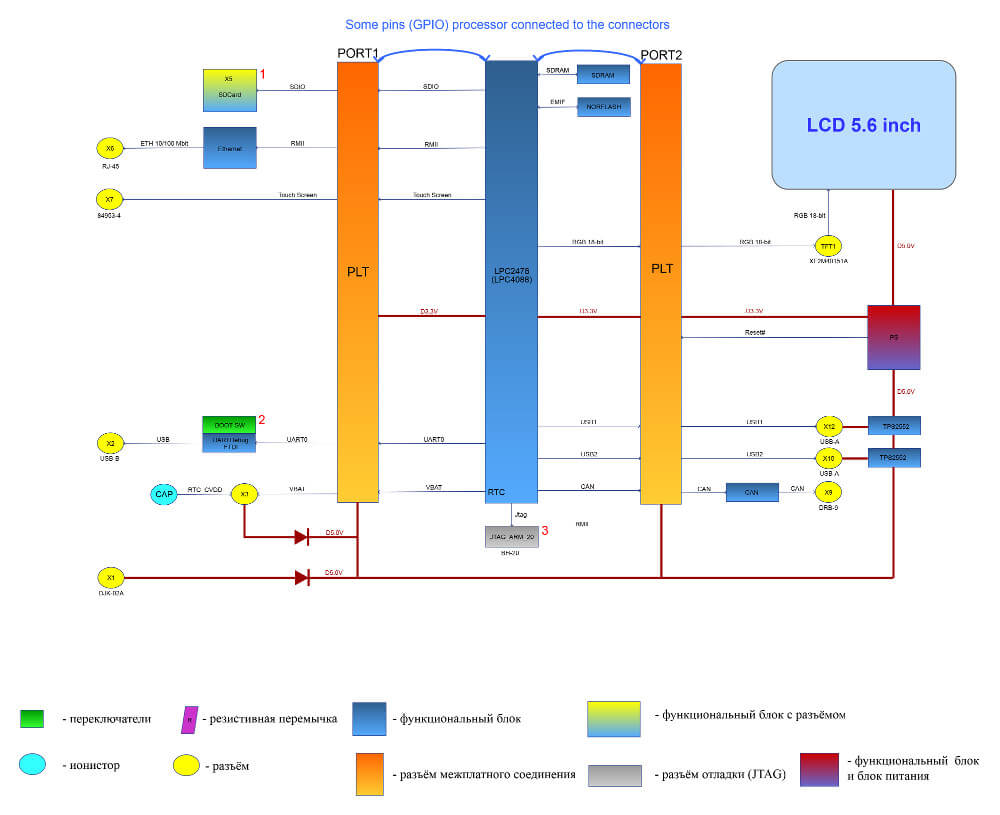

Блок схема дисплейного модуля SI-LPC-SBC-LCD56:
Описание
Руководство по эксплуатации
Блок схема дисплейного модуля
Принципиальная схема
Описание портов соединения PORT1 и PORT2
Монтажная схема
Схема с габаритными и присоединительными размерами
Посадочное место дисплейного модуля под разъемы PLT 2.54 mm в формате PCB (PCAD2006)
