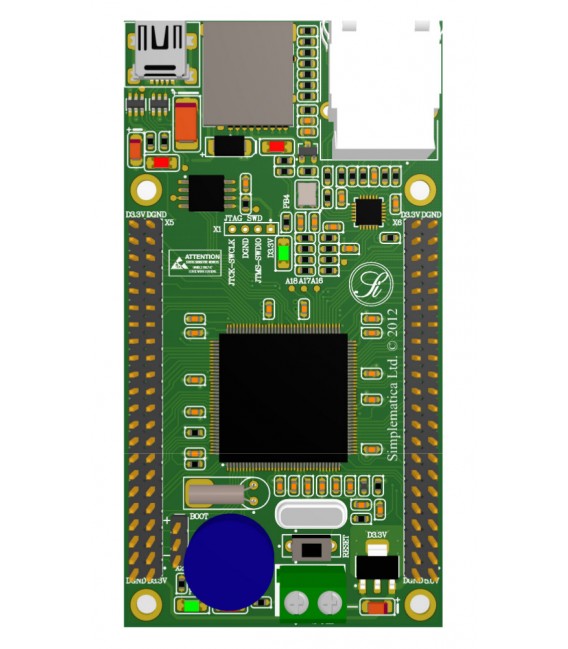

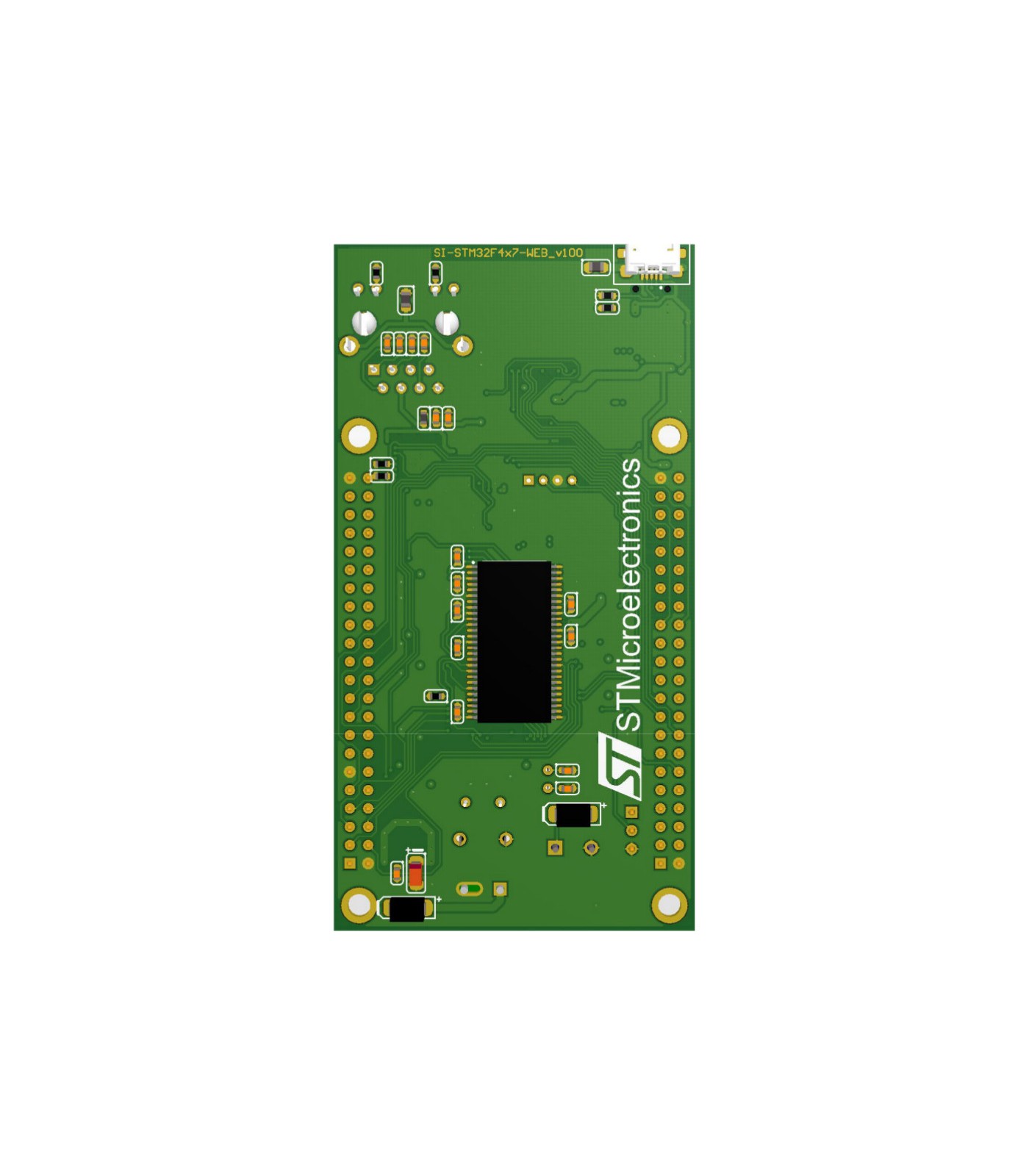

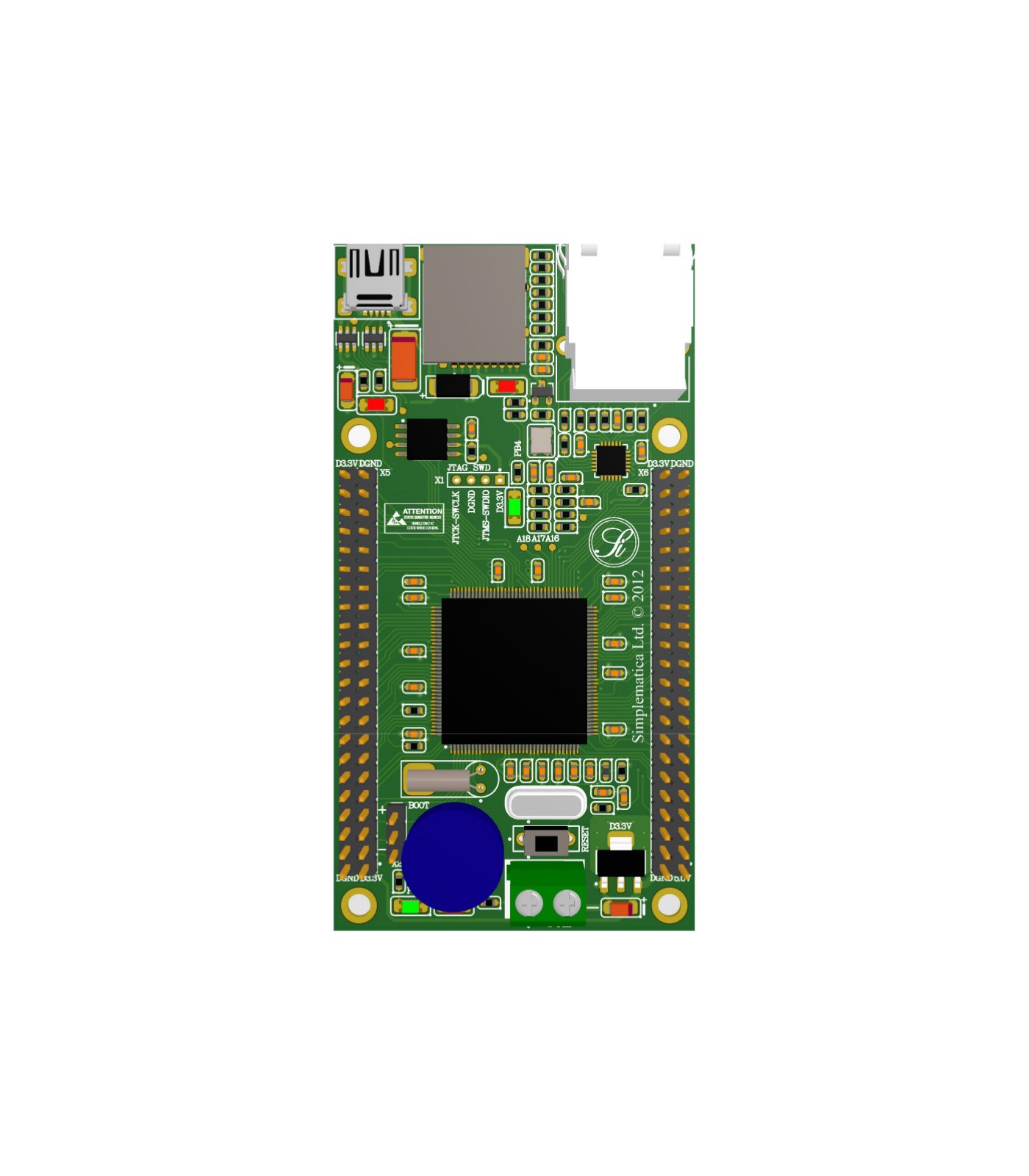

Отладочный модуль SI-STM32F4X7-WEB
Модуль SI-STM32F4X7-WEB реализован на базе 32-битного микроконтроллере семейства ARM Cortex-M4 от STMicroelectronics, серия STM32F4. Проект модуля находится в свободном доступе для зарегистрировавшихся пользователей. Обращаем ваше внимание, что данный проект не является окончательным продуктом и может использоваться только для ознакомления или в любительских проектах.
Отладочный модуль предназначен для ознакомления с семейством микроконтроллеров ARM Cortex-M4 от производителя STMicroelectrinics. На данном модуле реализованы интерфейсы связи USB, Ethernet, установлен разъем карты памяти "MicroSD" и микросхема "Flash" памяти. Питание модуля может осуществляться через внешний разъем в виде клеммника, + 5 В и через разъем - гребенка, + 5 В, + 3,3 В. Так же питание платы можно осуществить через разъем USB. На данном модулю с легкостью можно реализовать Web-приложение. Большинство свободных "пинов" процессора выведены на два разъем "PLD" с шагом 2,54 мм, что упрощает доступ к ним. К микроконтроллеру подключена "SDRAM" память размеров в 16 Мбайт, работающая на частоте до 133 МГц. Частота работы микроконтроллера до 180 МГц.

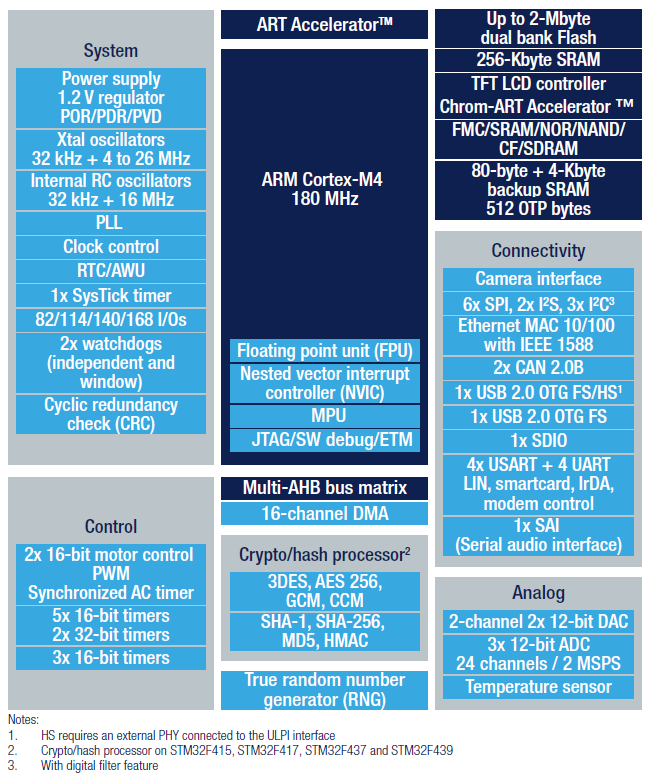

Блок схема семейства микроконтроллеров STM32F4:

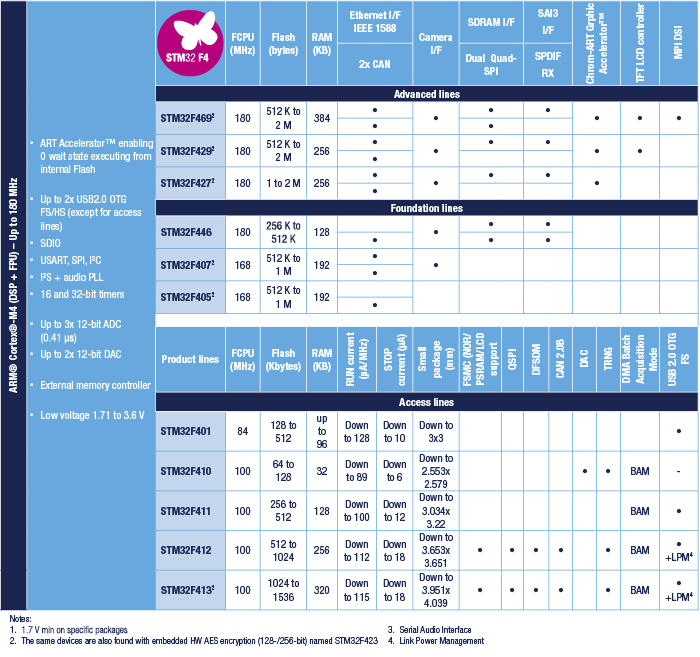

Семейства микроконтроллеров STM32F4:
