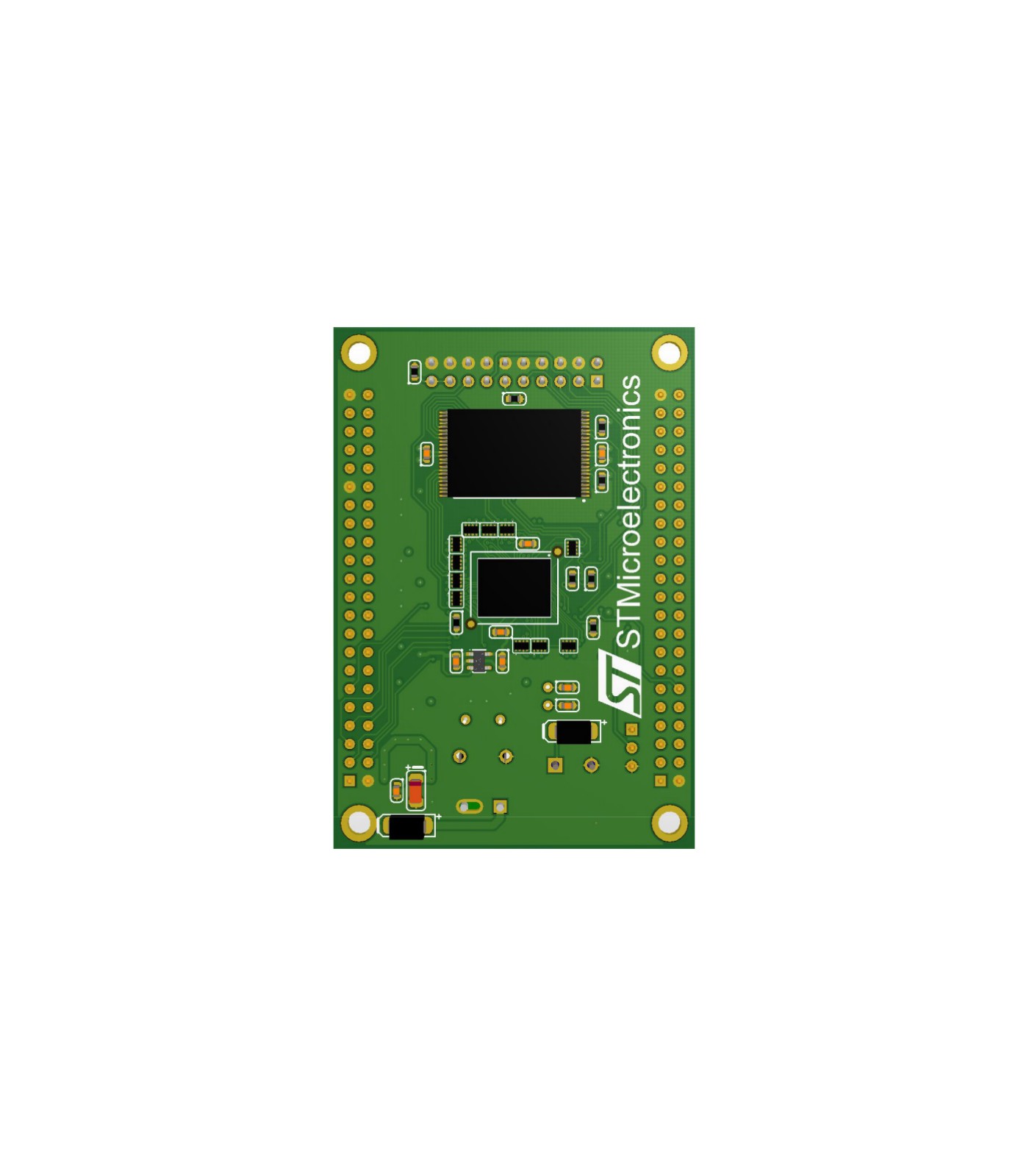

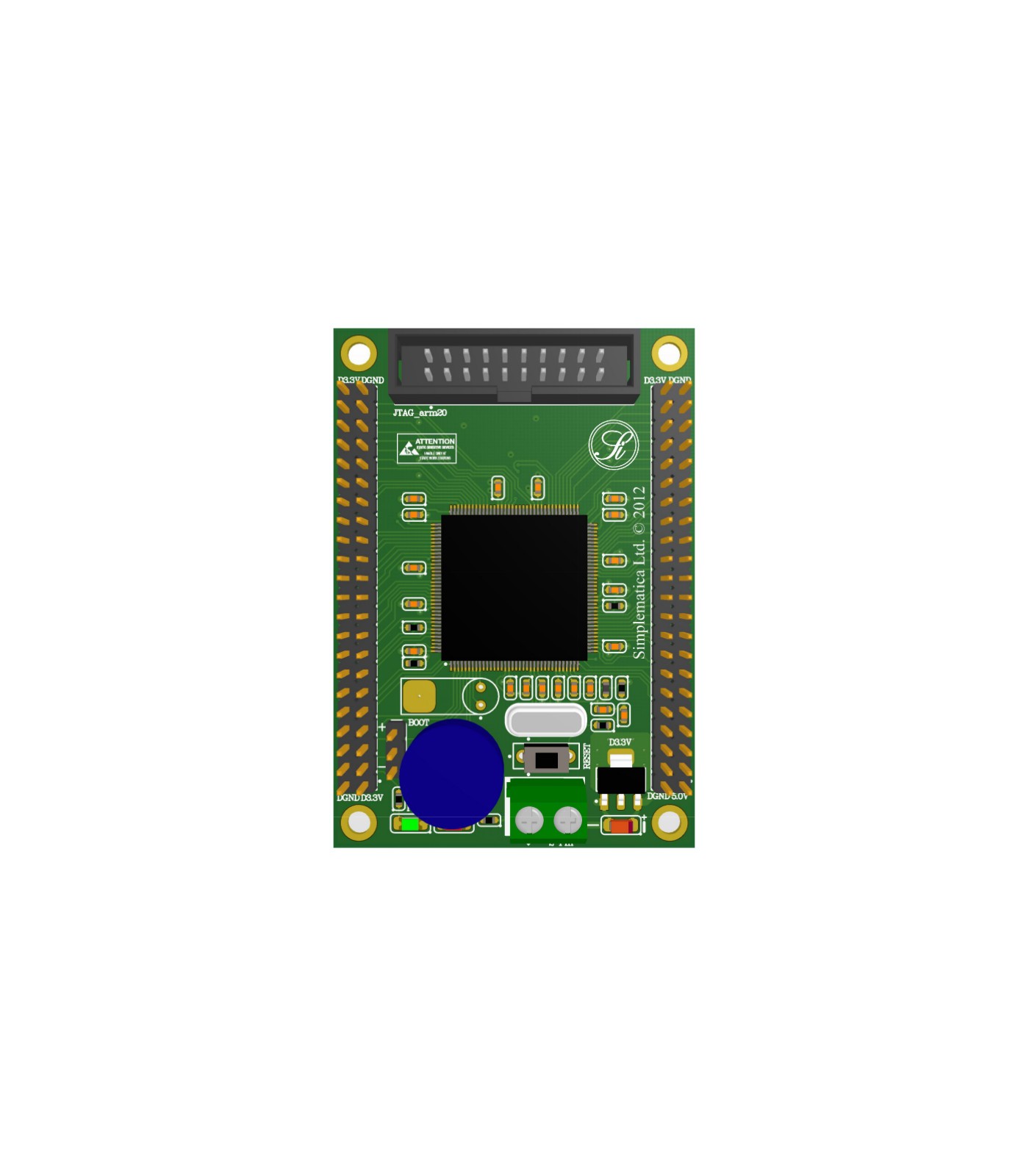

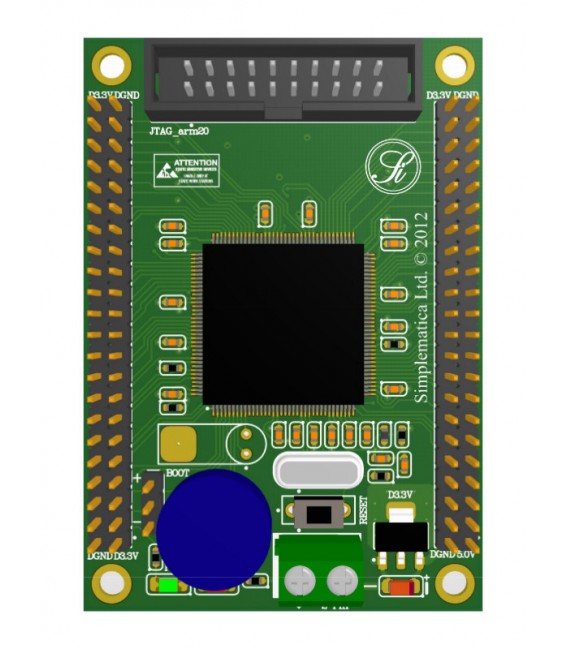

Отладочный модуль SI-STM32F4X7-Jtag
Модуль SI-STM32F4X7-Jtag реализован на базе 32-битного микроконтроллере семейства ARM Cortex-M4 от STMicroelectronics, серия STM32F4. Проект модуля находится в свободном доступе для зарегистрировавшихся пользователей. Обращаем ваше внимание, что данный проект не является окончательным продуктом и может использоваться только для ознакомления или в любительских проектах.
Отладочный модуль предназначен для ознакомления с семейством микроконтроллеров ARM Cortex-M4 от производителя STMicroelectrinics. На данном модуле реализованы интерфейсы отладки ARM Jtag 20 pin, установлена микросхема памяти "NAND". Питание модуля может осуществляться через внешний разъем в виде клеммника, + 5 В и через разъем - гребенка, + 5 В, + 3,3 В. Большинство свободных "пинов" процессора выведены на два разъем "PLD" с шагом 2,54 мм, что упрощает доступ к ним. К микроконтроллеру подключена "PSRAM" память размером в 16 Мбайт, работающая на частоте до 133 МГц. Частота работы микроконтроллера до 180 МГц.

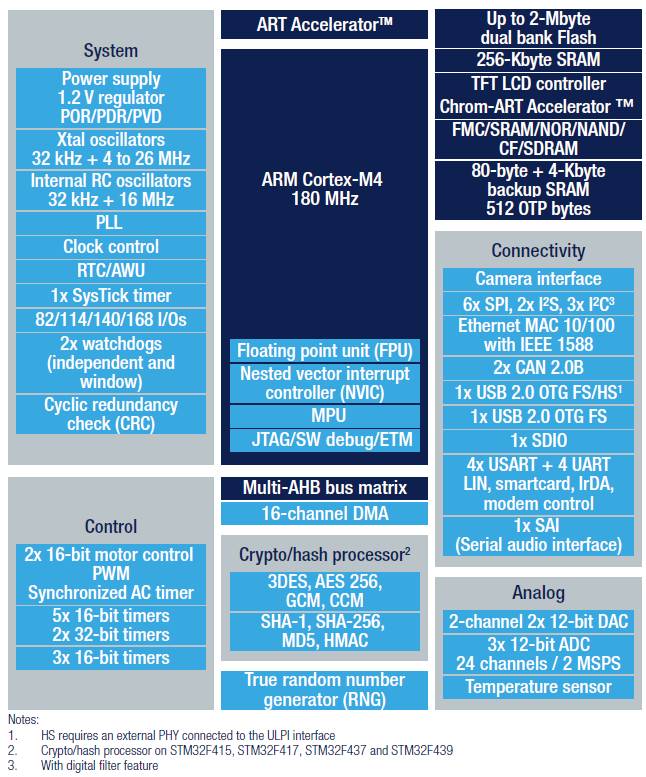

Блок схема семейства микроконтроллеров STM32F4:

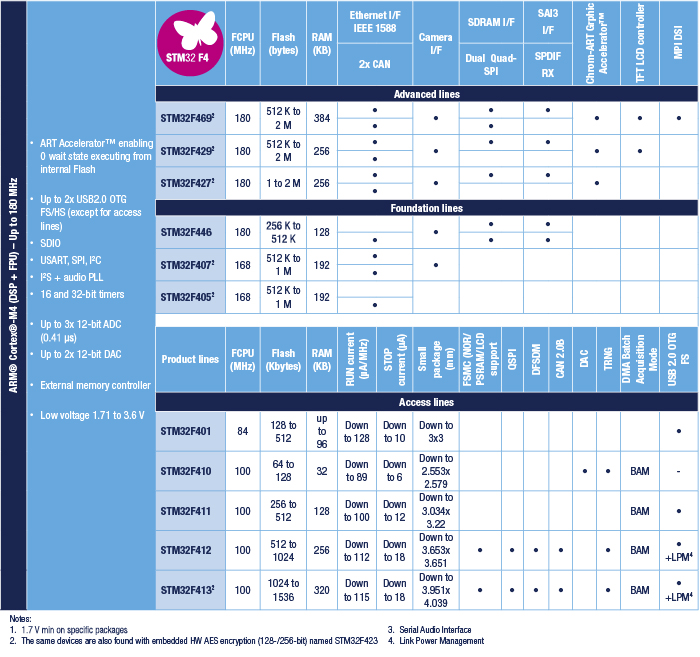

Семейства микроконтроллеров STM32F4:
