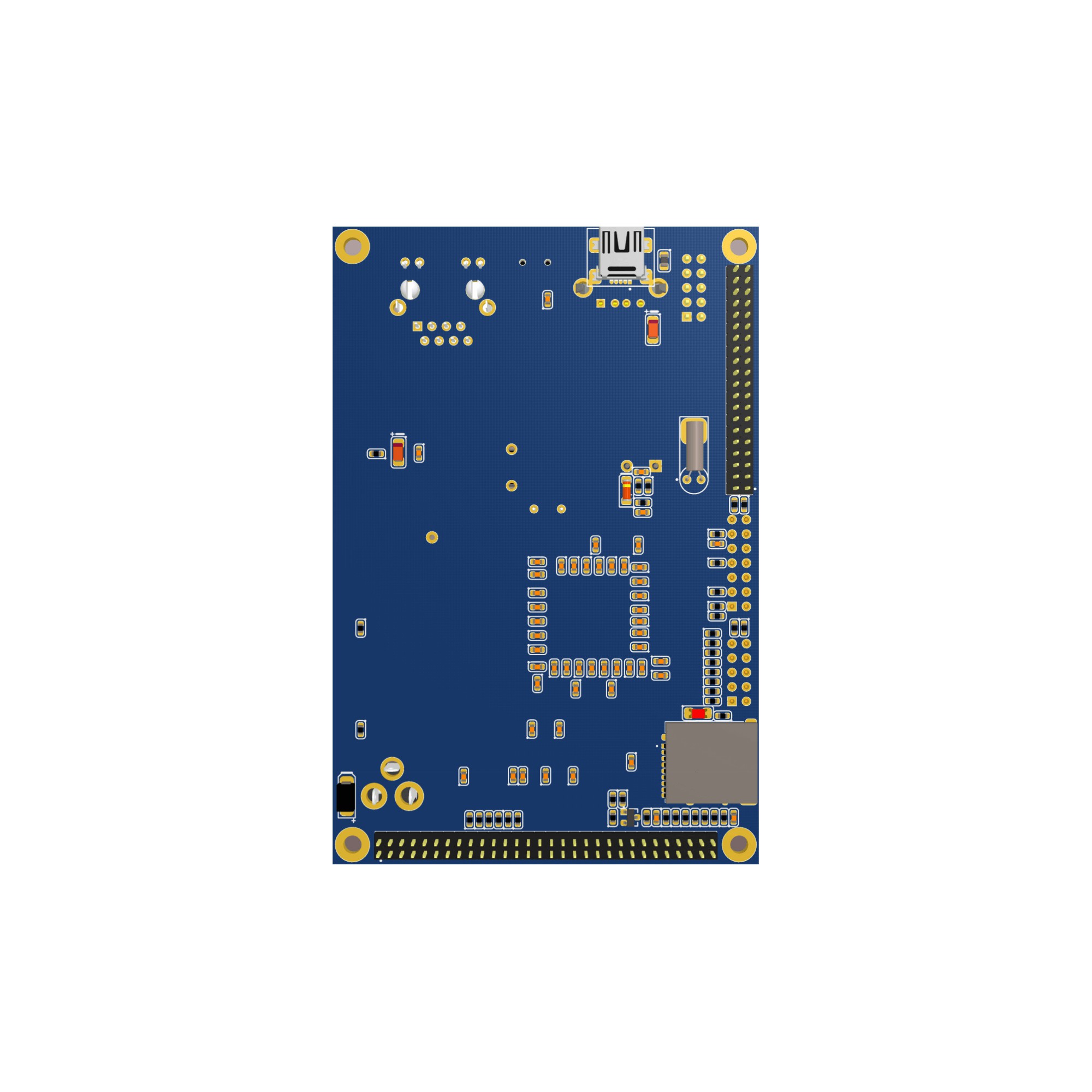

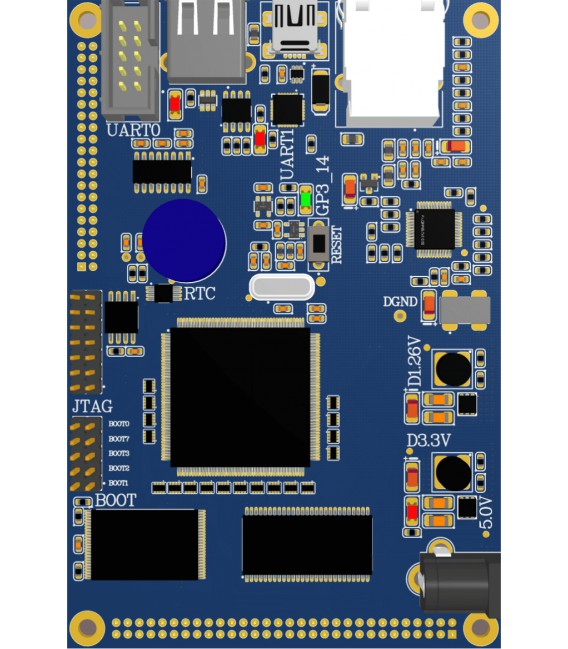

Одноплатный компьютер SI-AM1705-SBC-PLD2
Одноплатный компьютер SI-AM1705-SBC-PLD2 (SBC - Single Board Computer) реализован на базе 32-битного процессоре AM1705 семейства ARM9 от Texas Instruments, серия Sitara. Является простейшим компьютерным средством для реализации функции управления. Предназначен для применения в качестве цифрового вычислителя. Простота и надежность данного компьютера позволяет использовать его в простейших приложениях, реализовывая при этом все функции персонального компьютера. Соединительный разъем PLD2 обеспечивает простату и надежность доступа к пинам общего назначения.
Одноплатный компьютер SI-AM1705-SBC-PLD2 построен на базе процессора AM1705, имеет простую структуру для использования в приложениях с небольшими мощностями. На одноплатный компьютер установлена оперативная память SDRAM с шиной 16 бит, энергетически независимая память NAND c шиной 8 бит, DATA FLASH (SPI), микросхема физического уровня Ethernet, разъем карты памяти MicroSD, разъем USB интерфейса, разъем Ethernet, MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрено возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены разъемы межплатного соединения с платой сопряжения PLD2.
Питание модуля осуществляется через разъем межплатного соединения, +5 В или штыревого разъема DJK-02A. Имеется возможность подключение по интерфейсу JTAG. Режимы загрузки модуля устанавливаются внешним перемычками. Установлен разъем интерфейса RS-232 (BH10) в режиме модема.

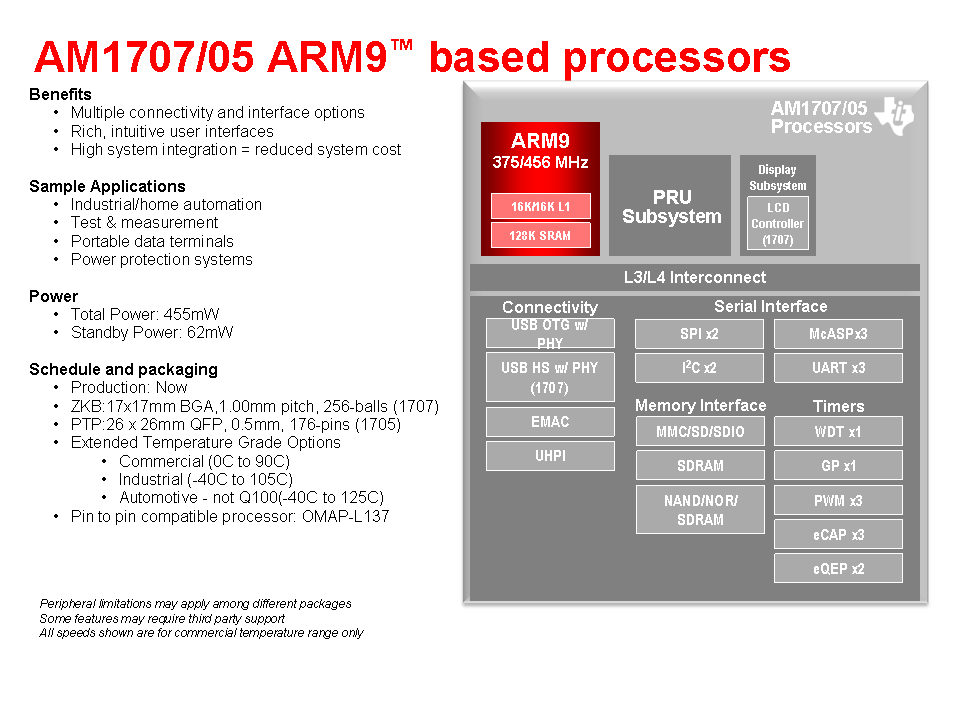

Блок схема семейства микроконтроллеров ARM9 Sitara:
Семейства микроконтроллеров ARM9 Sitara:
|
Процессор |
AM1705 (ARM9 356/456 MHz) |
|
Объем оперативной памяти |
SDRAM 16 - 32 MByte 166 MHz |
|
Объем энергонезависимой памяти DATA FLASH |
2 - 4 MByte |
|
Объем энергонезависимой памяти NAND |
2 - 4 GByte |
|
Интерфейсы связи |
USB(UartDebug), Ethernet 10/100 Mbit, 1xUSB 2.0, RS-232 (BH10) |
|
Интерфейс SDIO 4-бита на разъем карты памяти |
MicroSD |
|
Рабочий температурный диапазон |
0 ... +65 С -40 ... +85 С |
|
Габаритные размеры ДШВ |
112 x 75 x 20 mm |
|
Свободные "пины" микроконтроллера выведены на разъем |
PLD2 |
|
Встроенные часы реального времени |
RTC |
|
Напряжение питания модуля |
+ 5 V |

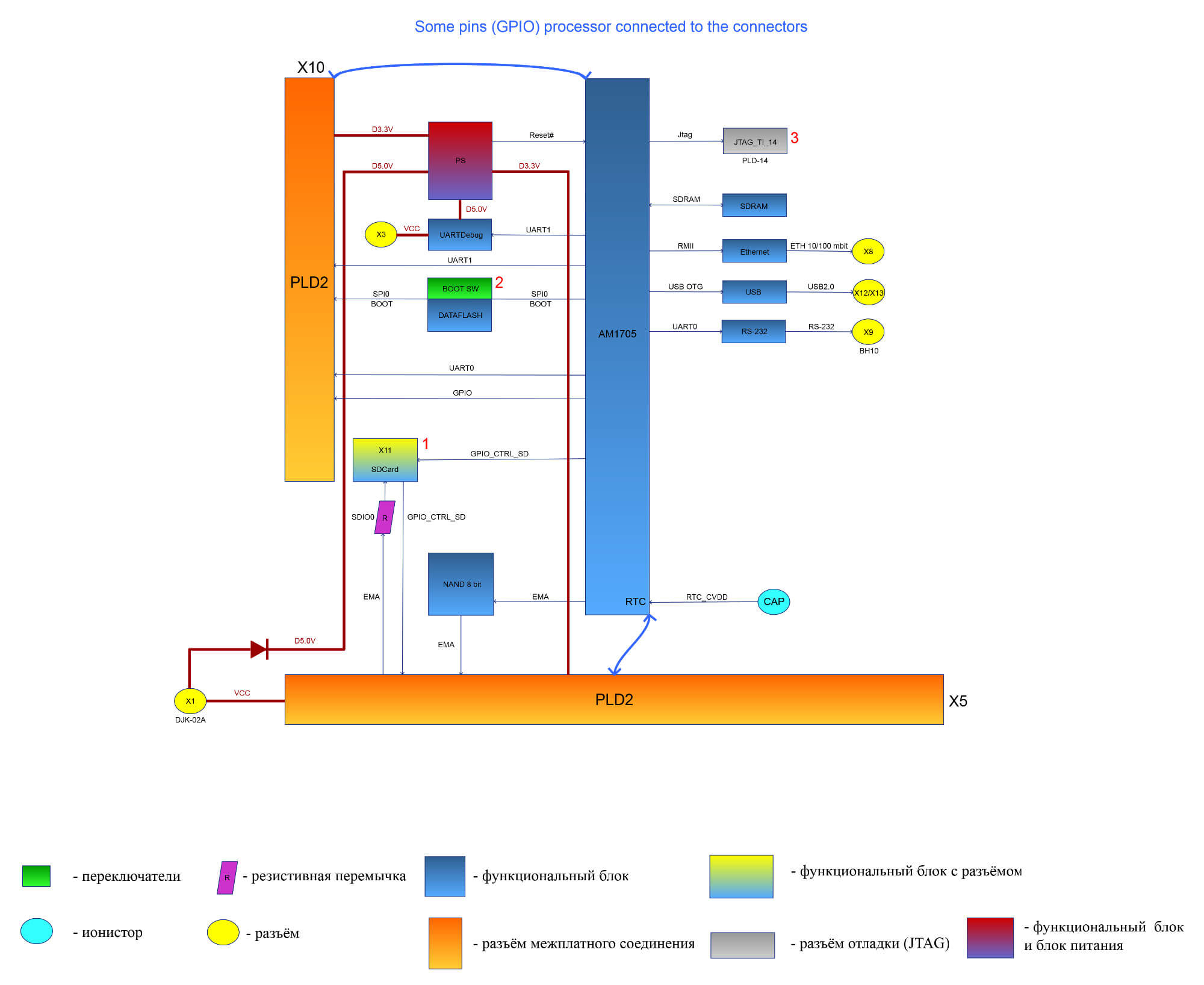

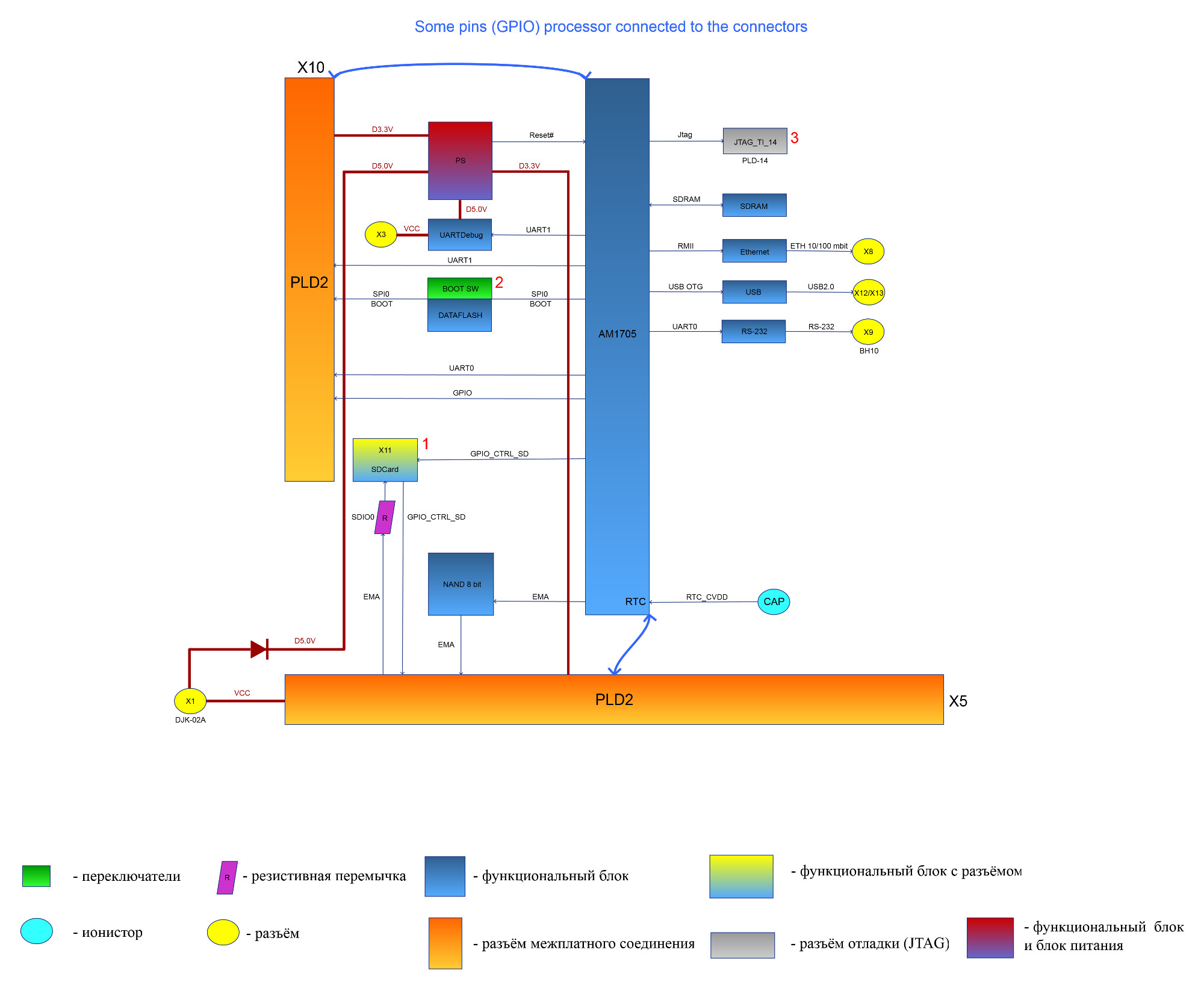

Блок схема одноплатного компьютера SI-AM1705-SBC-PLD2:
Описание
Руководство по эксплуатации
Принципиальная схема
Монтажная схема
Схема с габаритными и присоединительными размерами
Блок схема одноплатного компьютера
3D модель одноплатного компьютера
Компонент одноплатного компьютера в библиотеку Altium Designer
