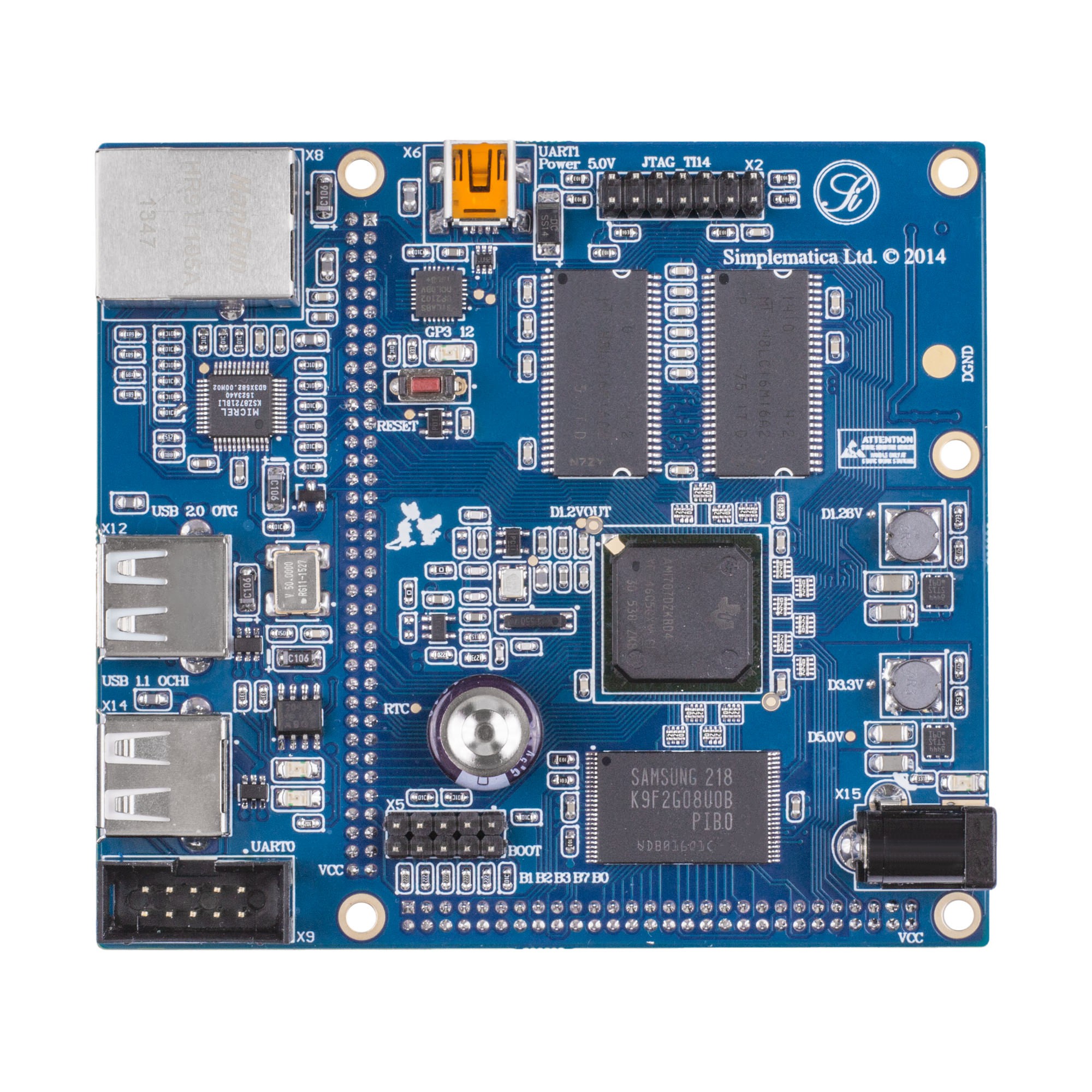

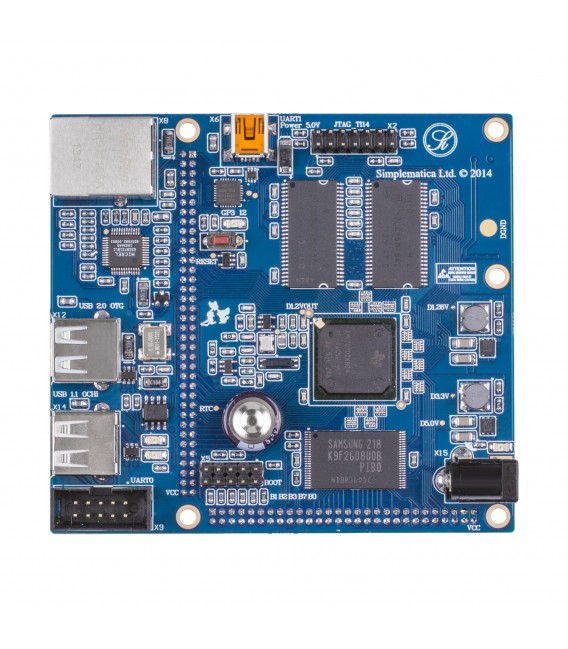

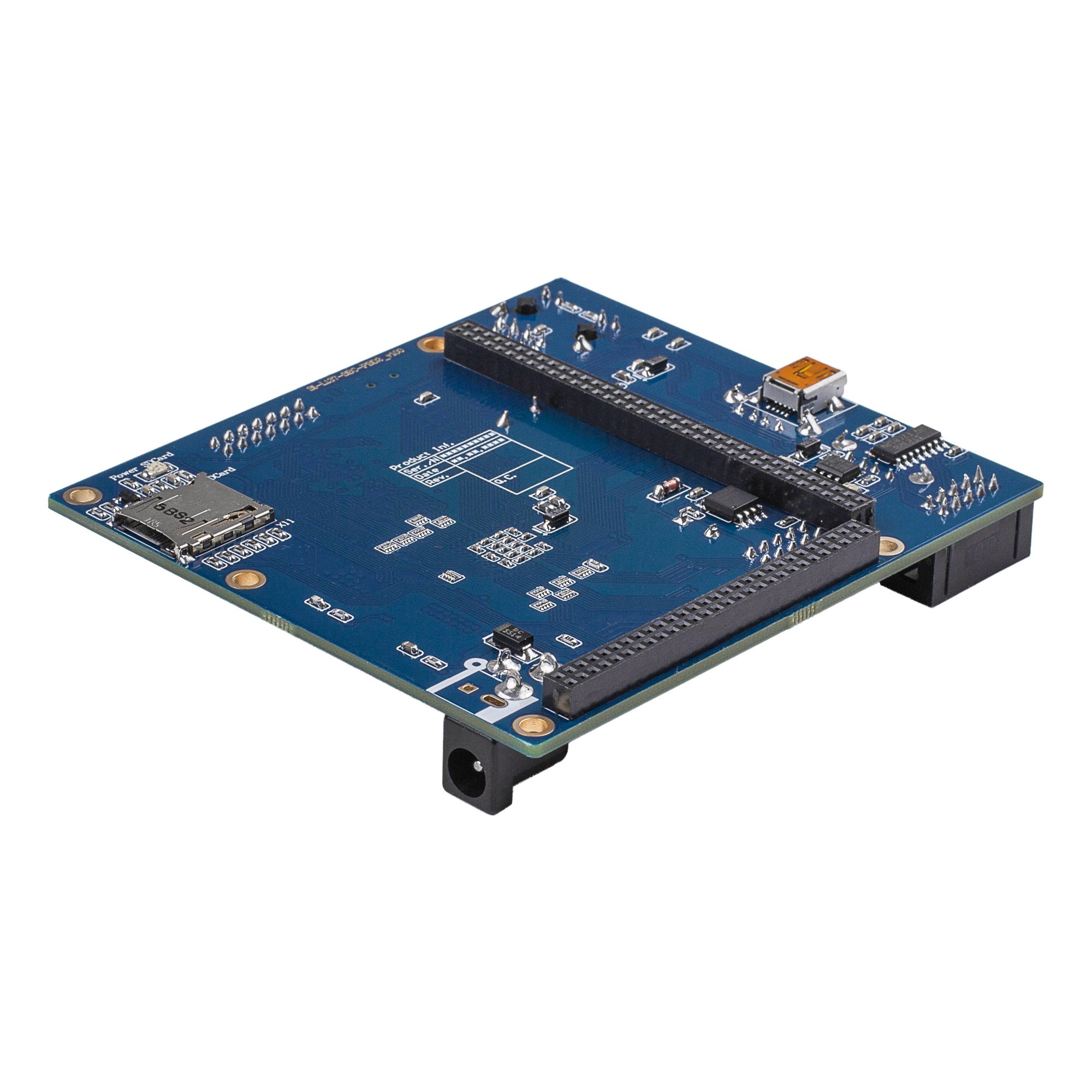

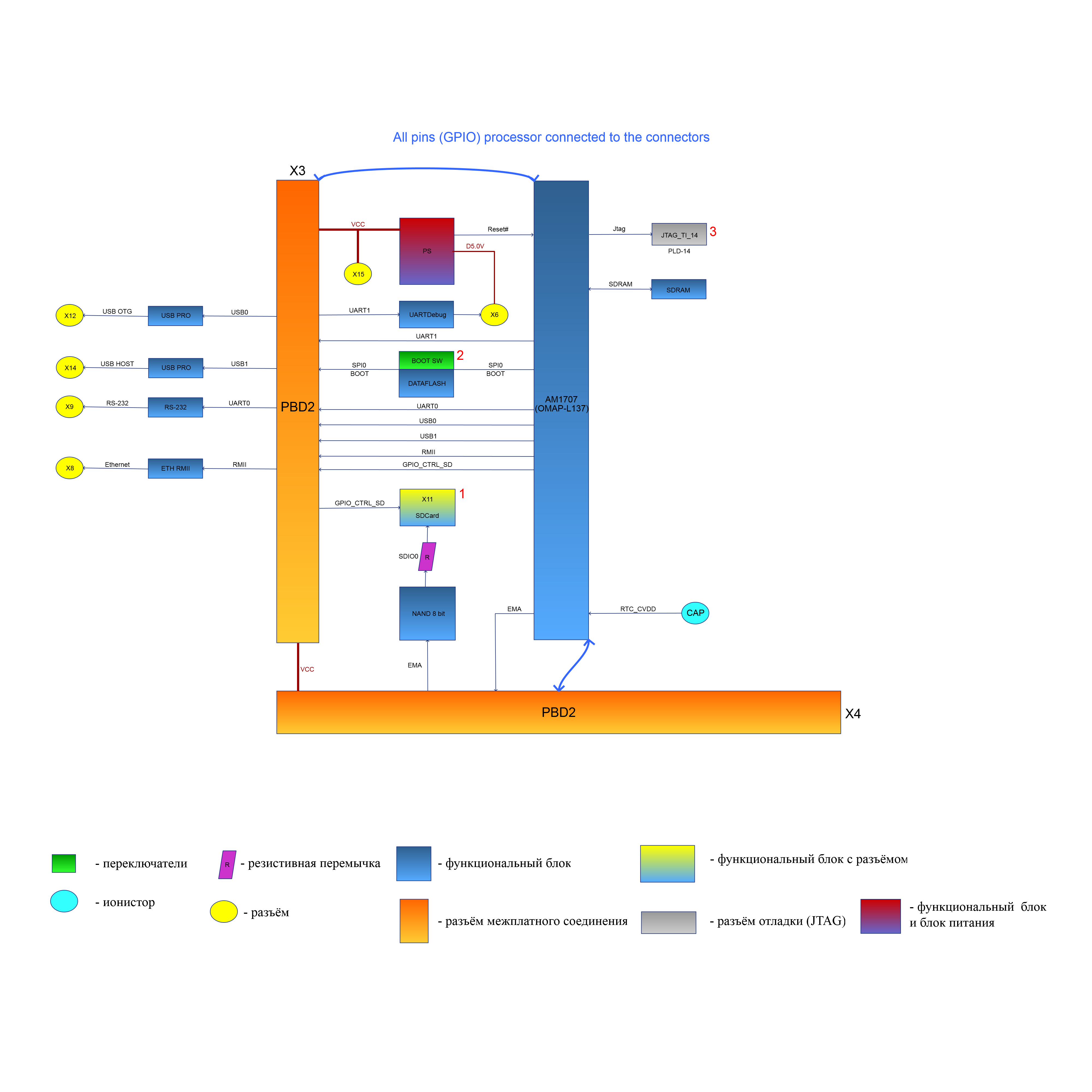

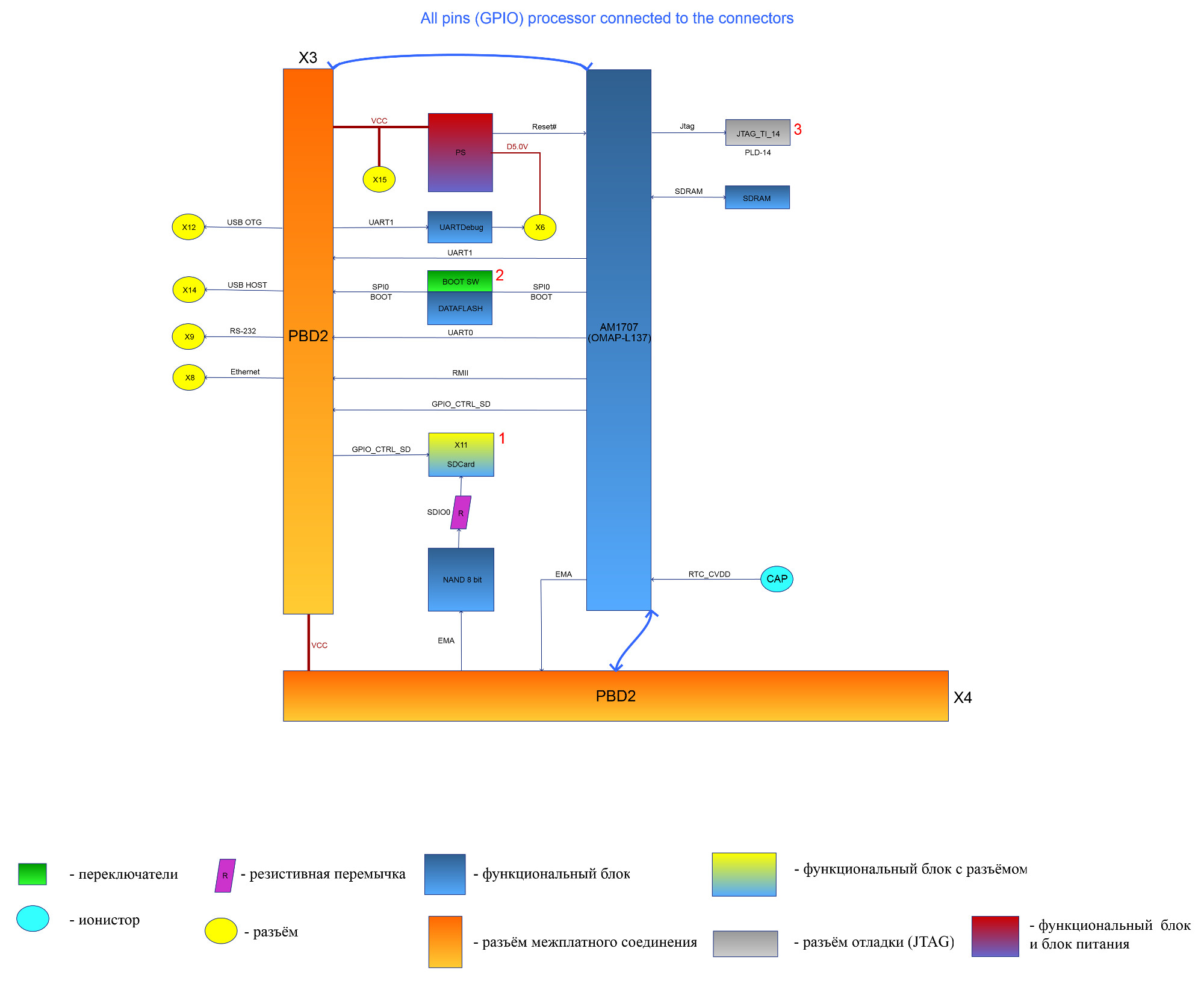

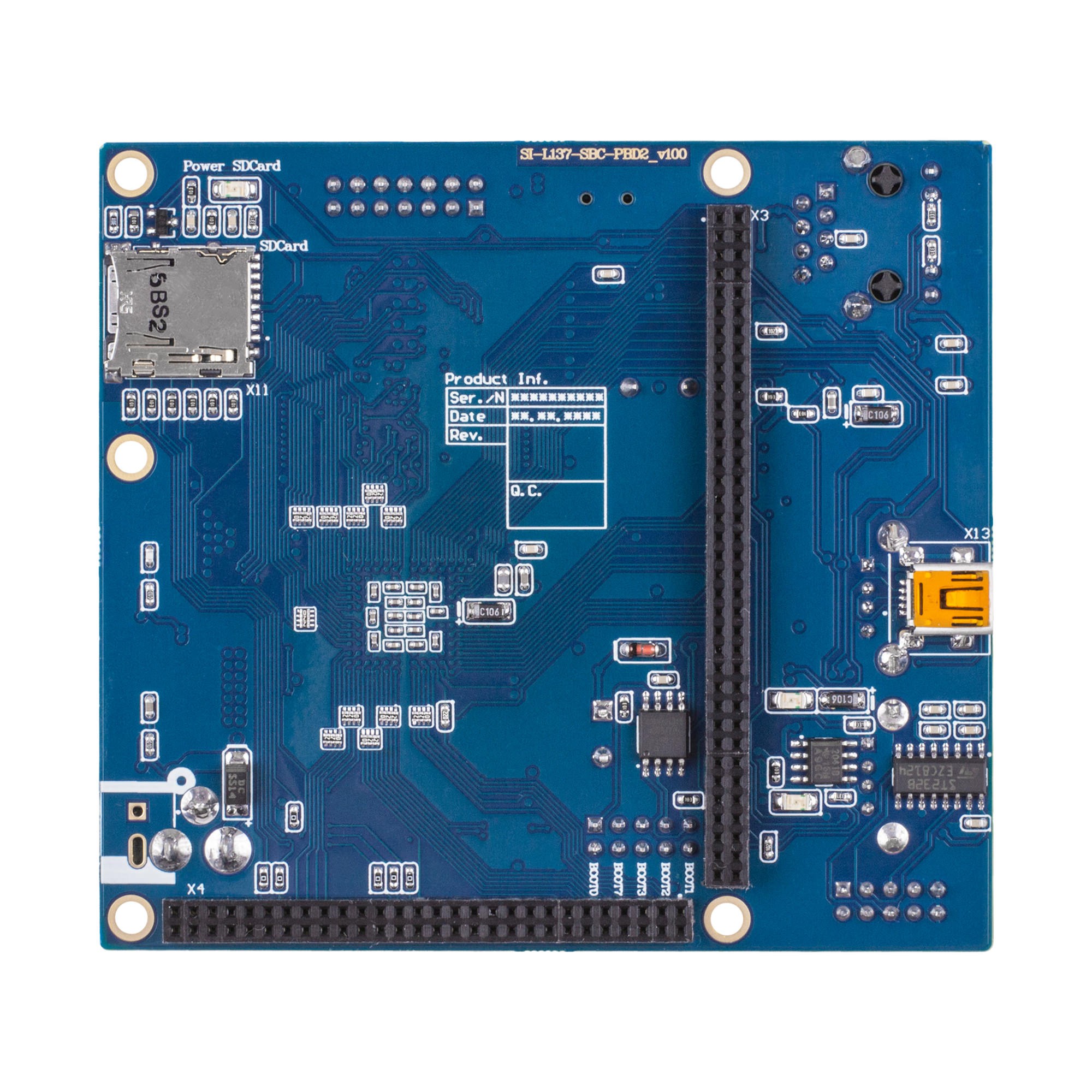

Одноплатный компьютер SI-AM1707-SBC-PBD2

Одноплатный компьютер SI-AM1707-SBC-PBD2 построен на базе процессора AM1707, имеет простую структуру для использования в приложениях с небольшими мощностями. При необходимости вместо процессора АМ1707 может быть установлен OMAP-L137. На процессорный модуль установлена оперативная память SDRAM с шиной 32 бита, энергетически независимая память NAND c шиной 8 бит, DATAFLASH (SPI), микросхема физического уровня Ethernet, разъем карты памяти MicroSD, два разъема USB интерфейса, разъем Ethernet, интерфейс RS-232 выведен на разъем BH-10. Выведен MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрена возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены разъемы межплатного соединения PBD2 с платой сопряжения.

Некоторые функциональные выводы процессора подключены к разъему межплатного соединения PBD2. Питание модуля осуществляется через разъем межплатного соединения, +5 В или штыревого разъема DJK-02A. Имеется возможность подключение по интерфейсу JTAG TI 14PIN. Особенность данного процессор АМ1707 является наличие расширенного температурного диапазона от -45 до +125 С. Режимы загрузки модуля устанавливаются внешним перемычками BOOT.

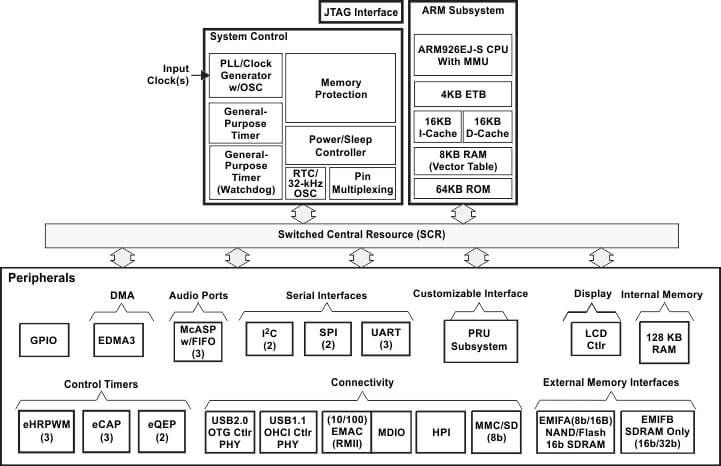

Блок схема семейства микроконтроллеров ARM9 Sitara:

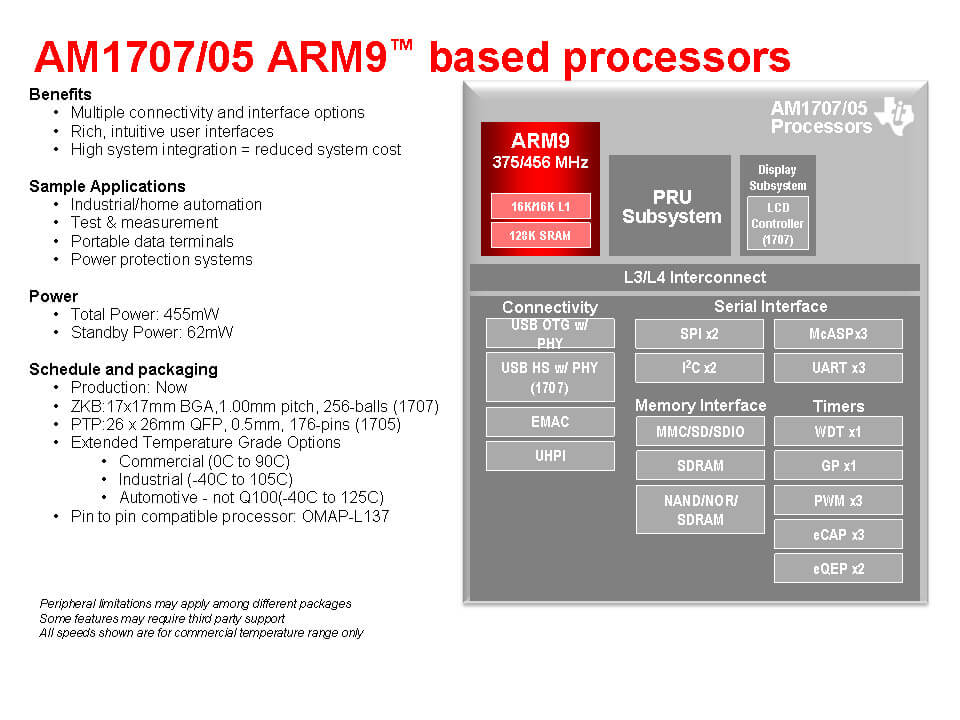

Семейства микроконтроллеров ARM9 Sitara:

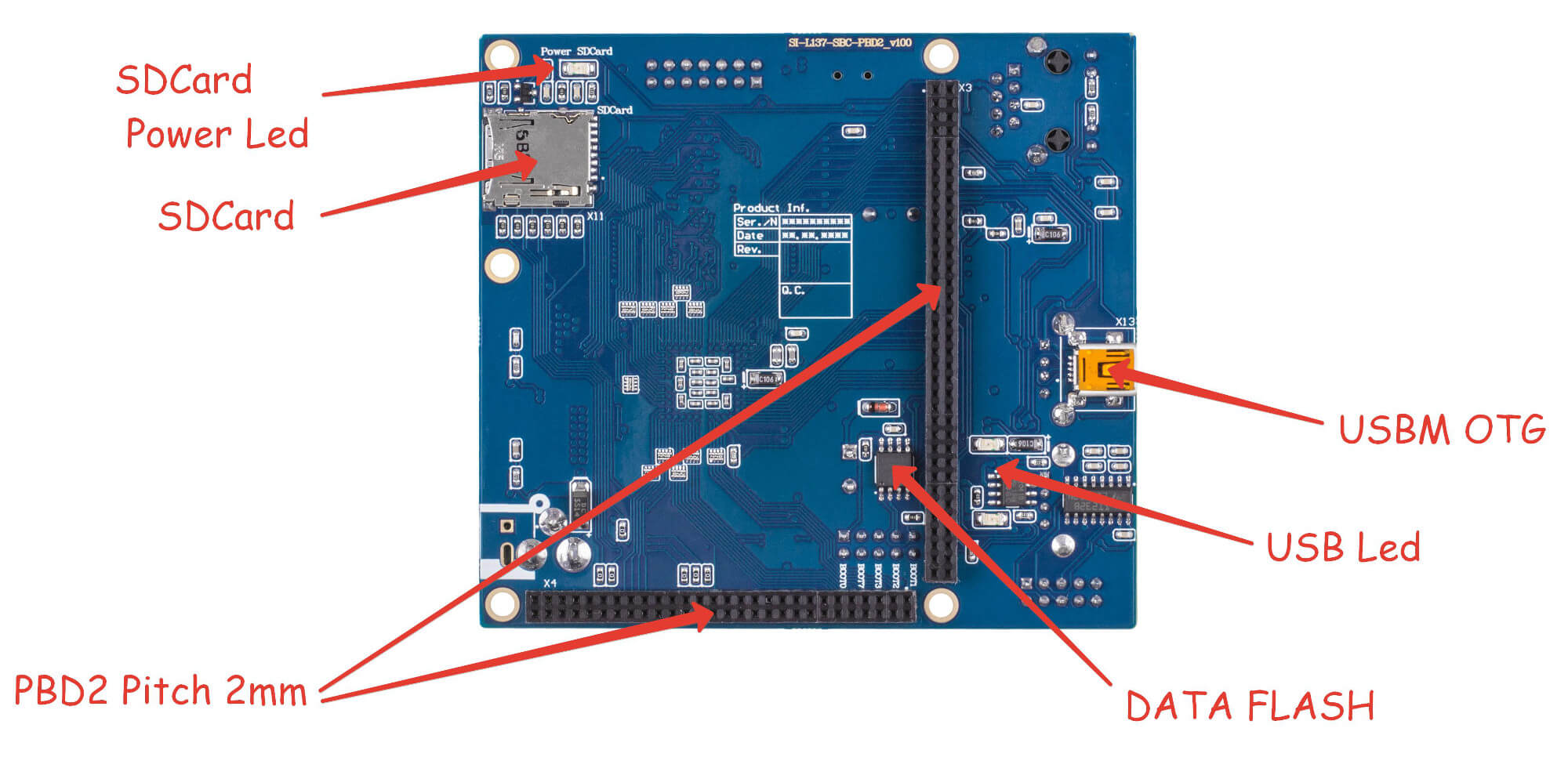

Расположение компонентов на плате одноплатного компьютера:
