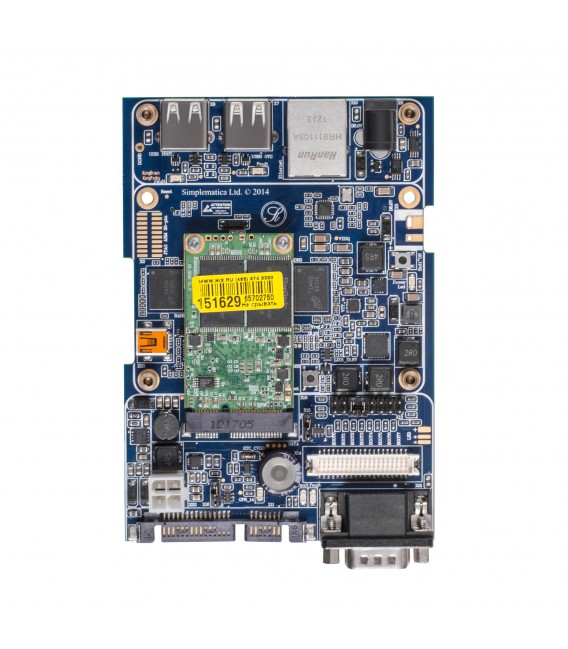

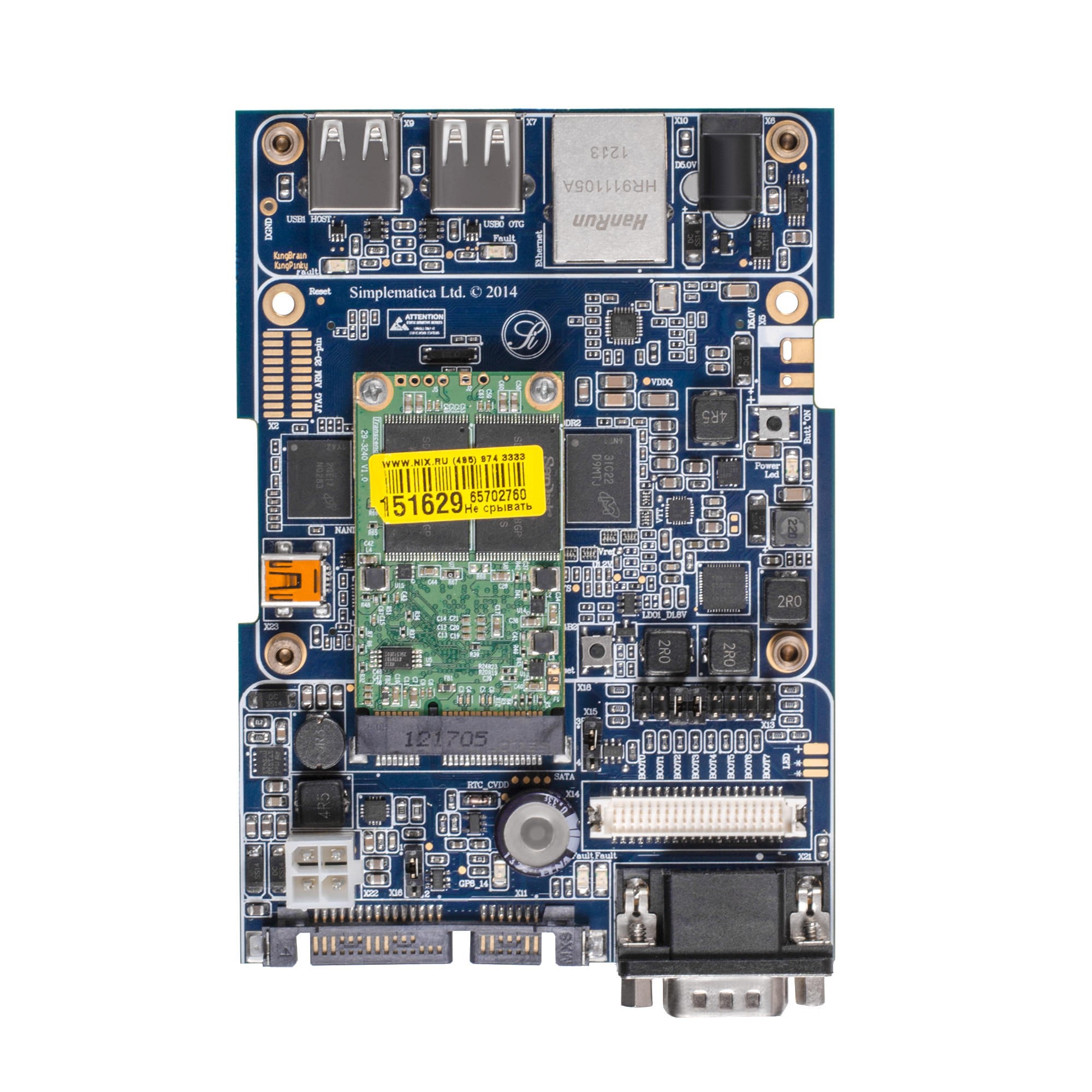

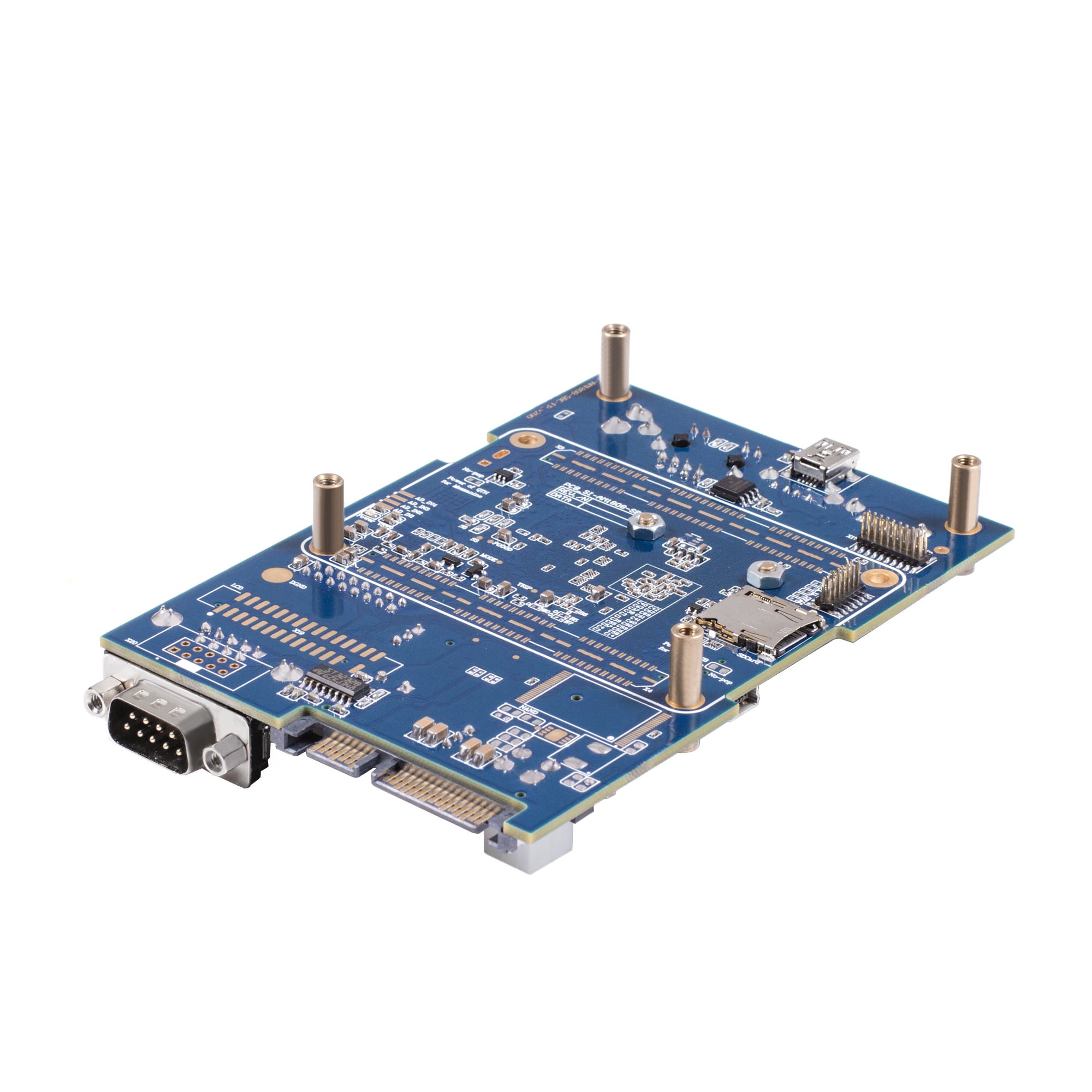

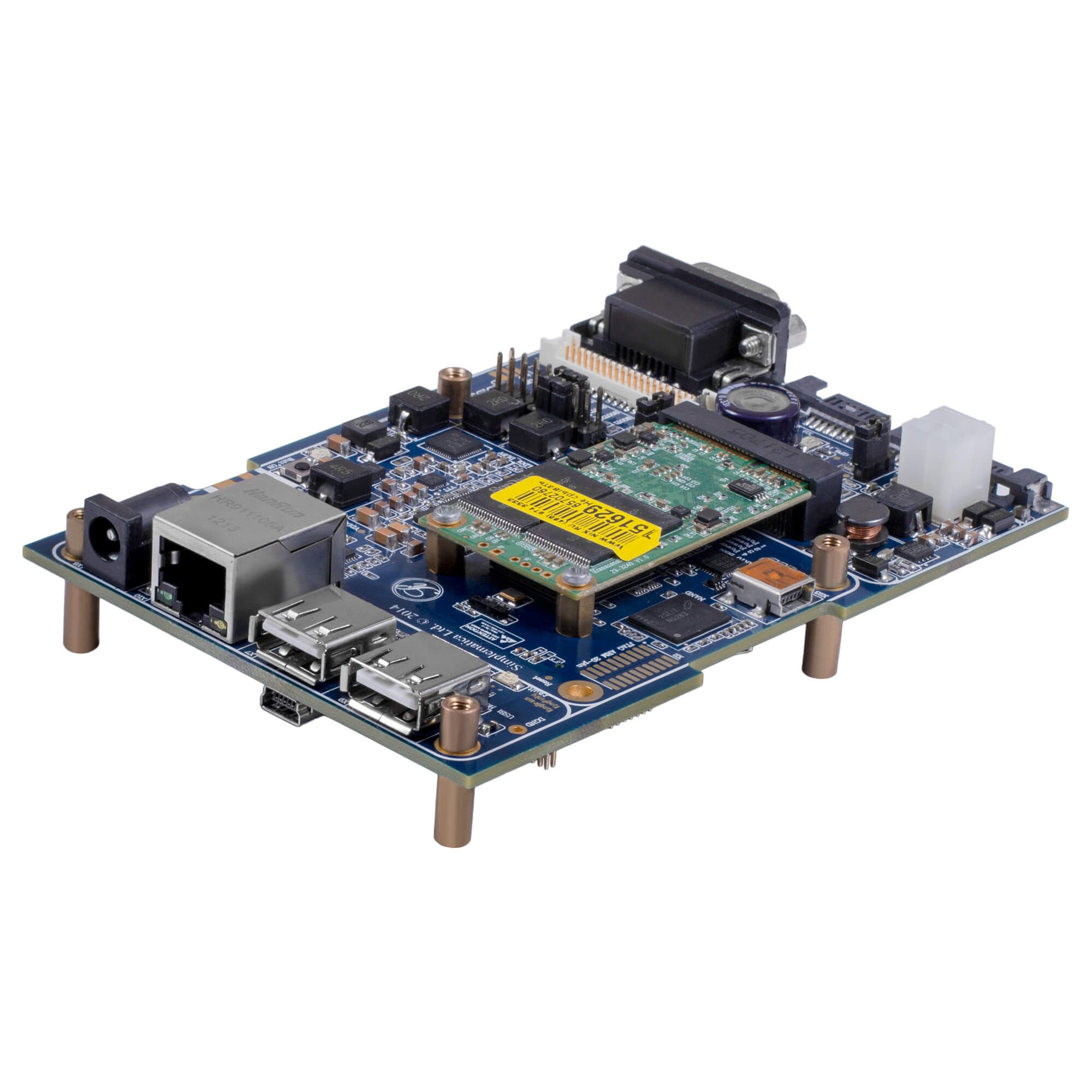

Одноплатный компьютер SI-AM1808-SBC-QTH-FP
Одноплатный компьютер SI-AM1808-SBC-QTH-FP (SBC - Single Board Computer) реализован на базе 32-битного процессоре AM1808 семейства ARM9 от Texas Instruments, серия Sitara. Предназначен для применения в качестве цифрового вычислителя, элемента управления техническими системами или элемента отображения, обработки и хранения информации. Возможно установить процессор OMAP-L138 с DSP вычислителем. Соединительный разъем QTH от производителя SAMTEC обеспечивает возможность доступа к "пинам" процессора для функции управления. К компьютеру возможно подключить 8.4 дюймовых дисплей фирмы NEC (NL6448BC26-20F). Возможно запитать компьютер от стандартного блока питания 12 В.
Одноплатный компьютер SI-AM1808-SBC-QTH-FP построен на базе процессора AM1808, имеет простую структуру для использования в приложениях с небольшими мощностями. При необходимости вместо процессора АМ1808 может быть установлен OMAP-L138. На компьютер установлена оперативная память DDR2 с шиной 16 бит, энергетически независимая память NAND c шиной 8 бит, DATA FLASH (SPI), EEPROM (I2C), разъем карты памяти MicroSD, два разъема USB интерфейса, разъем Ethernet, MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрено возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме с ограничением потребления в 500 мА). Возможно установить разъемы QTH межплатного соединения с платой сопряжения. На компьютер возможно установить жесткий диск объемом 32 Гбайта по требованию заказчика.
Питание компьютера реализуется через разъемы:
|
DJK-02A |
5.0 В |
|
MF-4MA |
12.0 В |
|
Terminal Block |
5.0 В |
|
SATA |
5.0; 12.0 В |

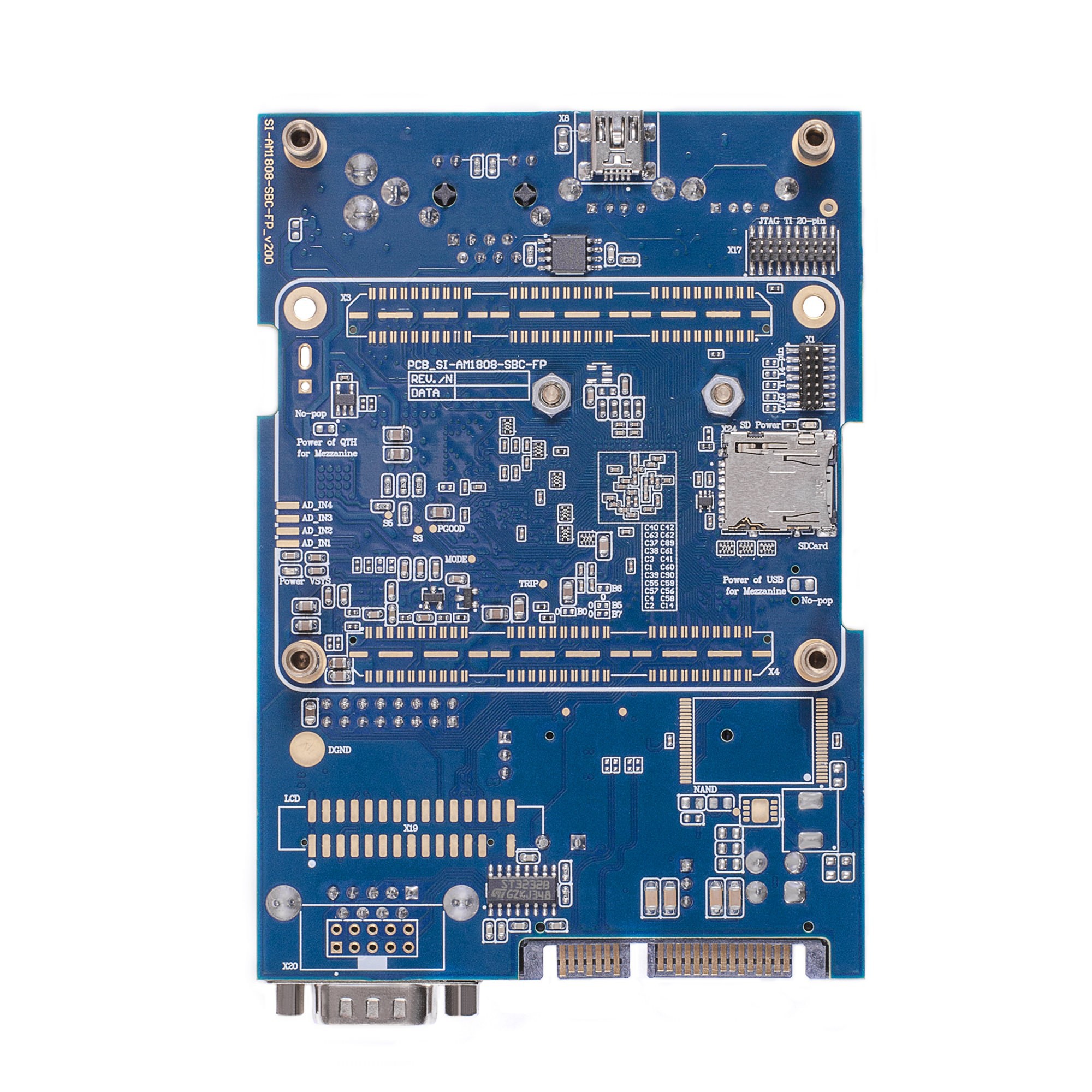

Все функциональные выводы процессора подключены к разъему межплатного соединения QTH. Имеется возможность подключение по интерфейсу JTAG. Режимы загрузки модуля устанавливаются внешним перемычками. Установлен разъем интерфейса RS-232 (DRB-9MA /BH10). На обратной стороне платы предусмотрено посадочное место под разъем поверхностного монтажа "3-1775144-0", предоставляется доступ к интерфейсу RGB 18-bit. С помощью него можно осуществить подключение к LCD матрицам. Через разъем DF13-40DP к компьютеру подключается дисплейная матрица фирмы NEC (NL6448BC26-20F), основные характеристики матрицы:
|
Диагональ |
8.4 дюйма |
|
Разрешение |
640 x 480 px |
|
Яркость |
800 кд.м^2 |
|
Подсветка |
Светодиодная |
|
Питание |
3.3 В или 5.5 В |
|
Питание подсветки |
29.7 В; 25 мА |
|
Рабочая температура эксплуатации |
От -20 до +70 °С |

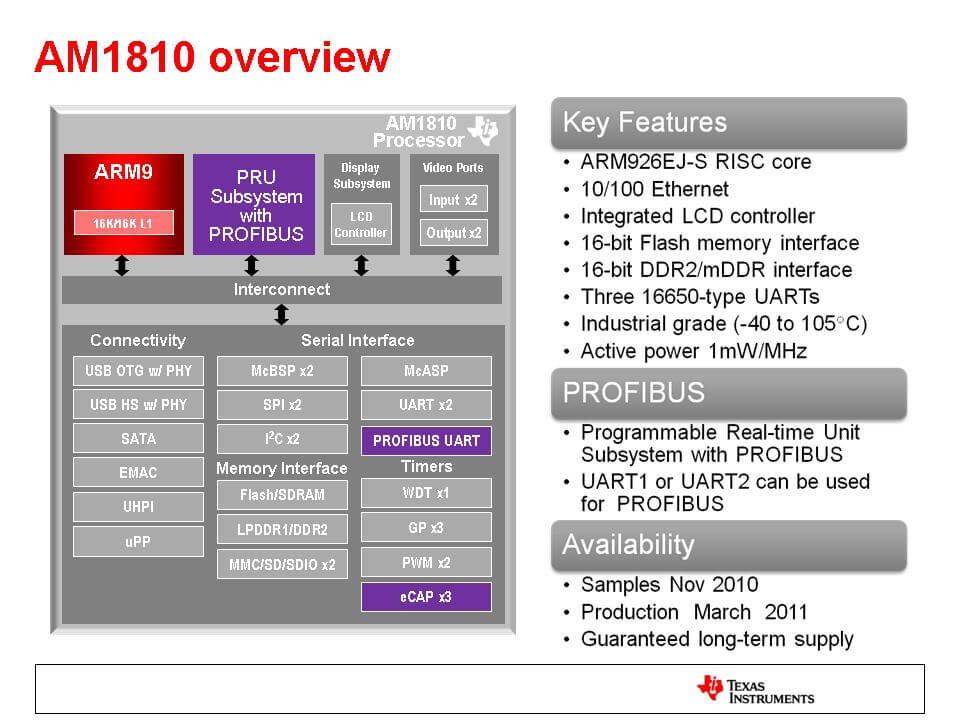

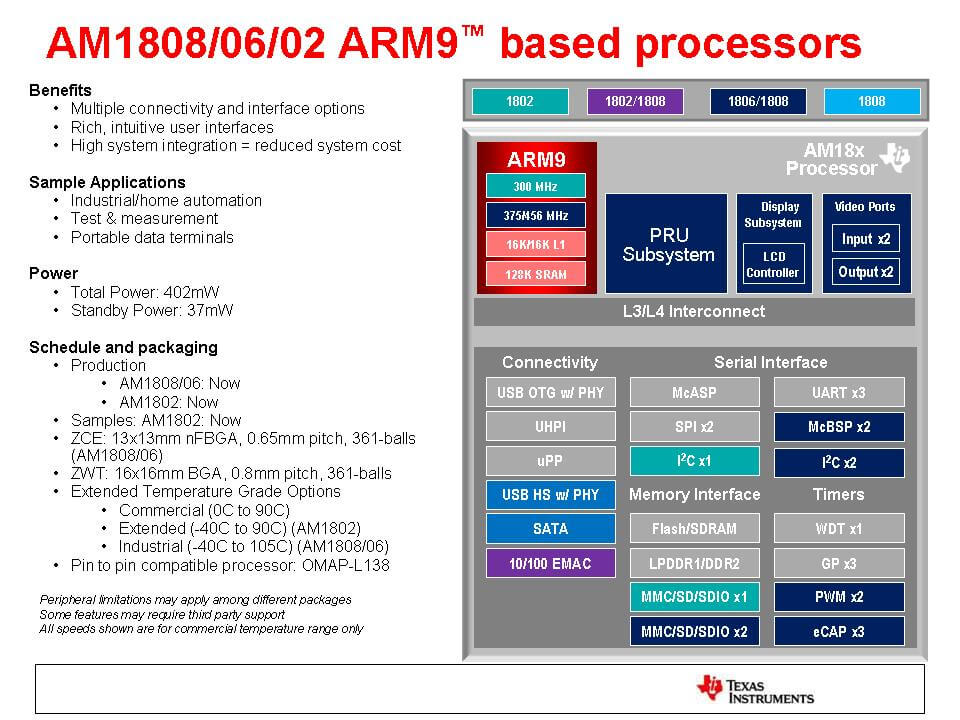

Блок схема семейства микроконтроллеров ARM9 Sitara:

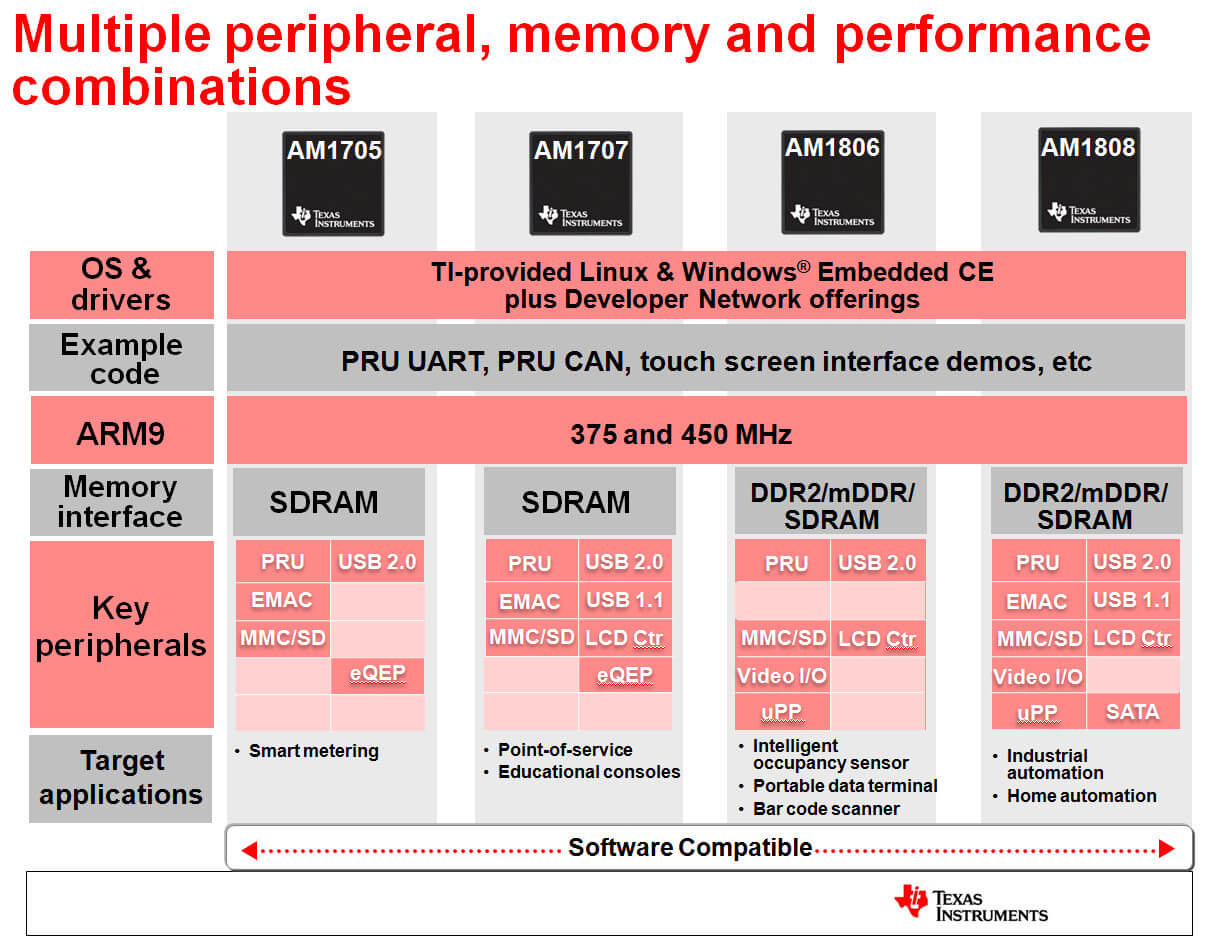

Семейство микроконтроллеров ARM9 Sitara:
|
Процессор |
AM1808/OMAP-L138 (ARM9 356/456 MHz, C674x DSP 356/456 MHz) |
|
Объем оперативной памяти |
DDR2 16 bit, 16 -128 MByte, 200 (400) MHz |
|
Объем энергонезависимой памяти DATAFLASH |
2 - 4 MByte |
|
Объем энергонезависимой памяти NAND |
2 - 4 GByte |
|
Объем энергонезависимой памяти EEPROM |
1 - 4 Kbit |
|
Интерфейсы связи |
USB(UartDebug), Ethernet 10/100 Mbit, 2xUSB 2.0, SATA, RS-232 (DRB-9MA /BH10) |
|
Интерфейс SDIO 4-бита на разъем карты памяти |
MicroSD |
|
Графический интерфейс |
RGB (DF13-40DP/3-1775144-0) |
|
Рабочий температурный диапазон |
0 ... +65 С |
|
Габаритные размеры ДШВ |
86 x 124 x 20 mm |
|
Свободные "пины" процессора выведены на разъем |
QTH |
|
Встроенные часы реального времени |
RTC |
|
Напряжение питания |
12.0 V, 5.0 V |
* Зависит от исполнения.

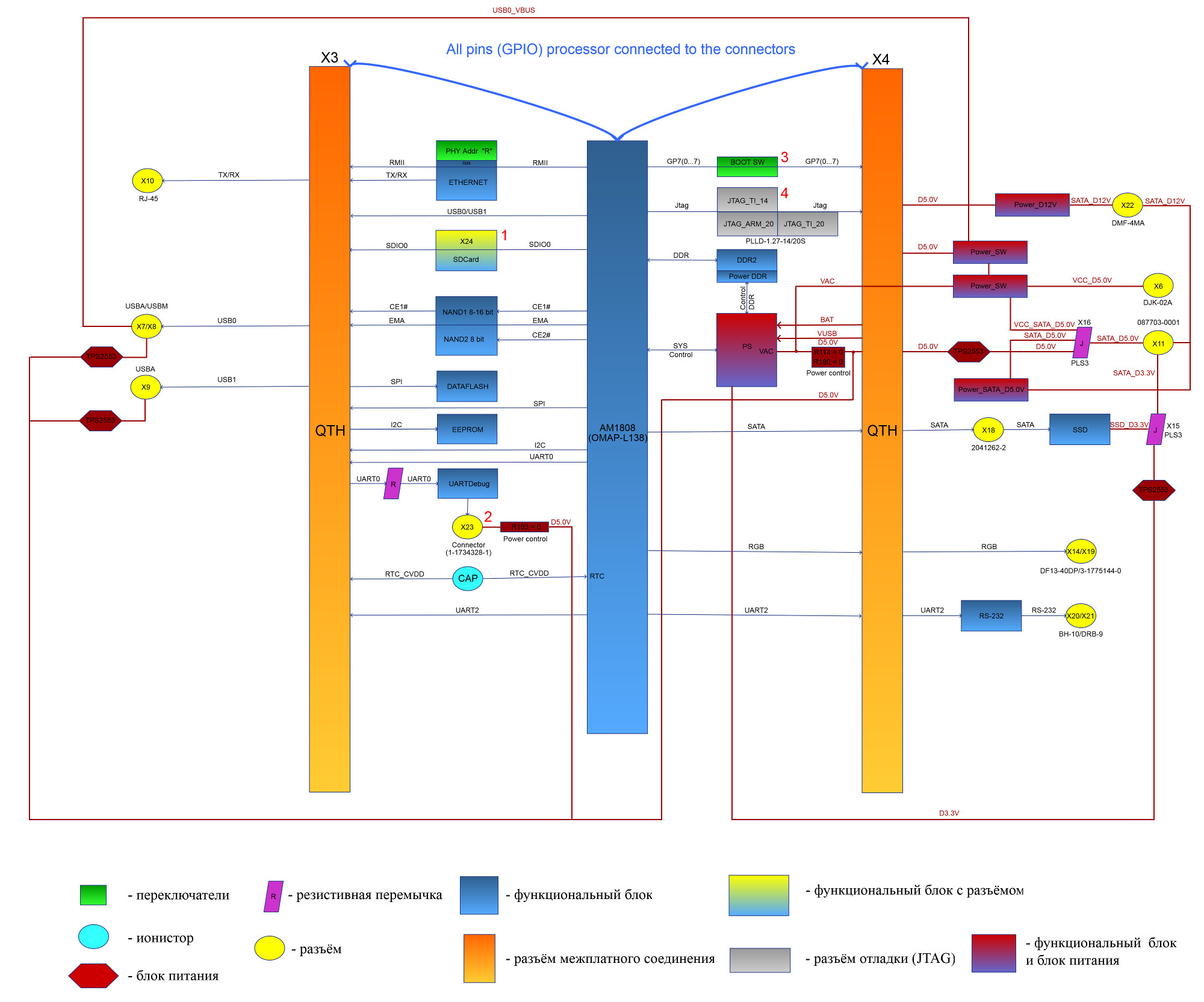

Блок схема одноплатного компьютера SI-AM1808-SBC-QTH-FP:
