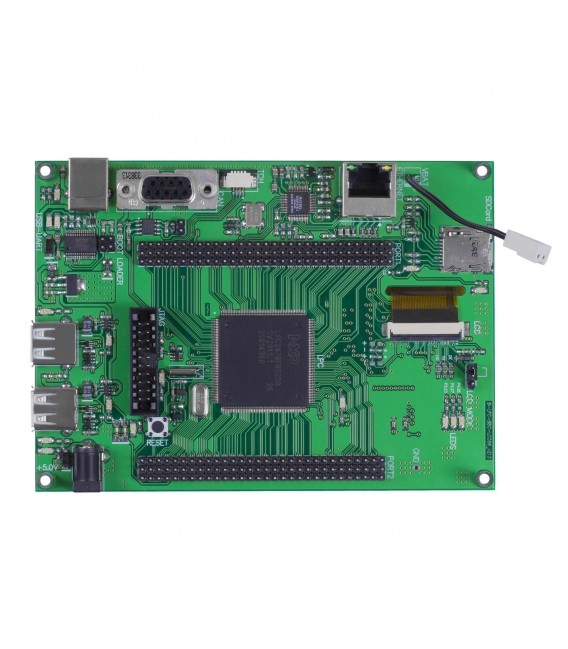

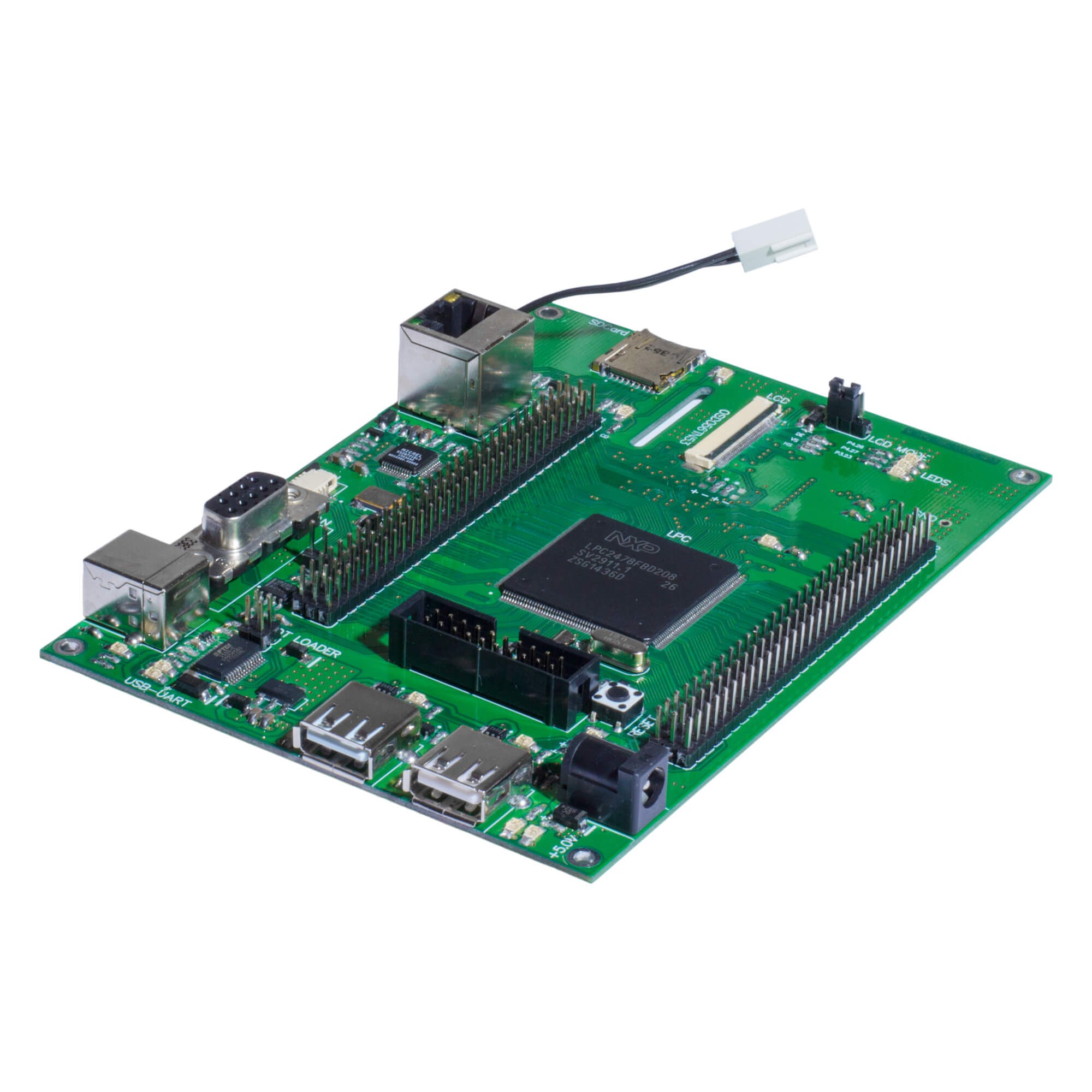

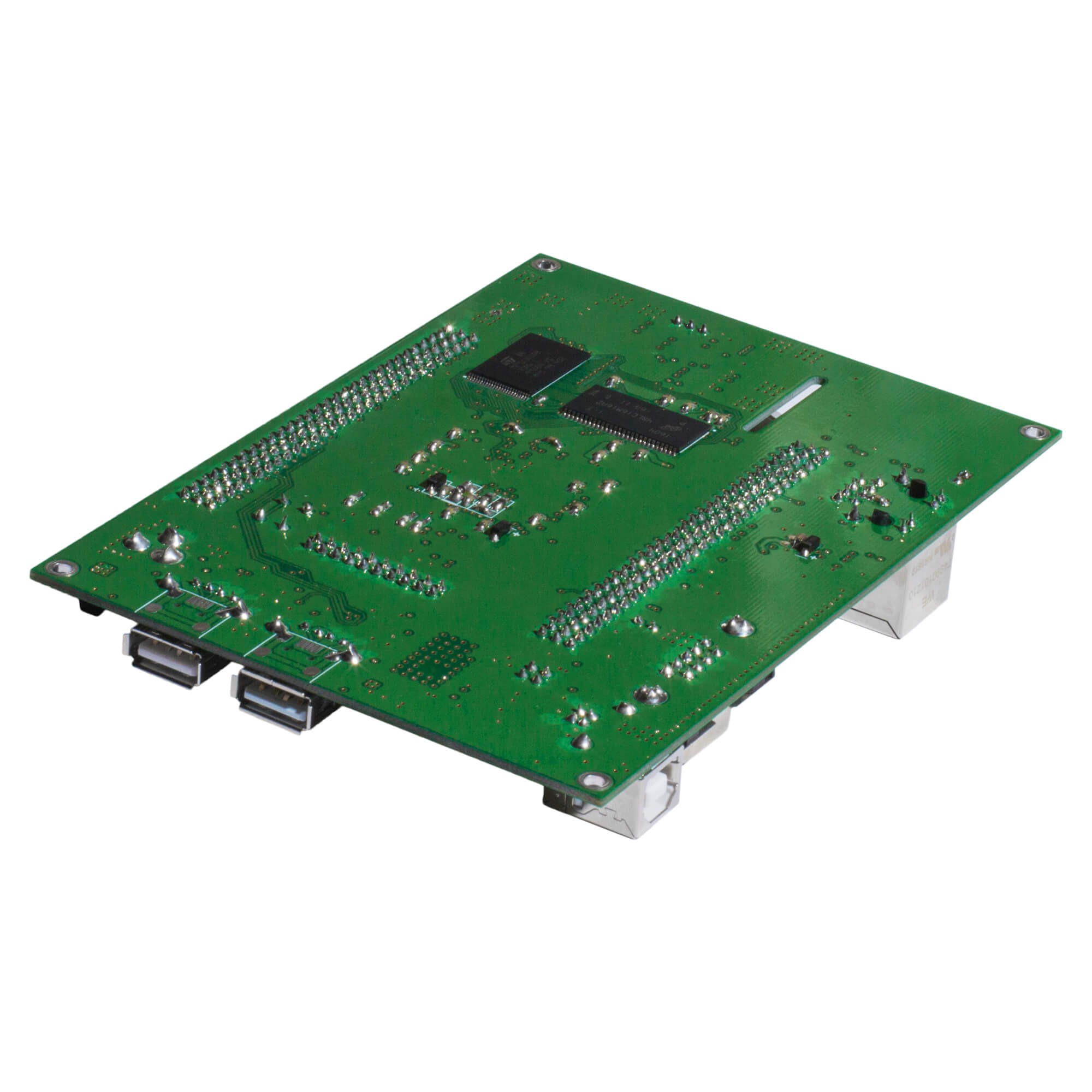

Одноплатный компьютер SI-LPC-SBC-PLT
Одноплатный компьютер SI-LPC-SBC-PLT (SBC - Single Board Computer) реализован на базе 32-битного микроконтроллере LPC2478 семейства ARM7 от NXP, серия LPC2000. Является простейшим компьютерным средством для реализации функции управления. Предназначен для применения в качестве цифрового вычислителя и блока управления. Вместо LPC2478 возможно установить микроконтроллер LPC4088 семейства Cortex-M4, серии LPC4000. Простота и надежность данного компьютера позволяет использовать его в простейших приложениях. Соединительный разъем PLT обеспечивает доступ к пинам общего назначения.
Одноплатный компьютер SI-LPC-SBC-PLT построен на базе микроконтроллера LPC2478, имеет простую структуру для использования в приложениях с небольшими мощностями. На одноплатный компьютер установлена оперативная память SDRAM с шиной 16 бит, энергетически независимая память NORFLASH c шиной 16 бит, микросхема физического уровня Ethernet, разъем карты памяти MicroSD, два разъема USBA интерфейса, разъем Ethernet, USBB для отладки по интерфейсу UARTDebug, вывода консоли и загрузки исполняемого кода в формате .hex, так же предусмотрена возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены разъемы PLT межплатного соединения с платой сопряжения, разъем интерфейса CAN (DRB-9). Выведен графический интерфейс RGB 18-бит на разъем XF2M40151A под дисплей 5.6 дюймов c сенсорным экраном.
Питание модуля осуществляется через разъем межплатного соединения PLT, +5 В или штыревого разъема DJK-02A. Имеется возможность подключение по интерфейсу JTAG ARM 20 PIN. Режимы загрузки модуля устанавливаются внешним перемычками BOOT.

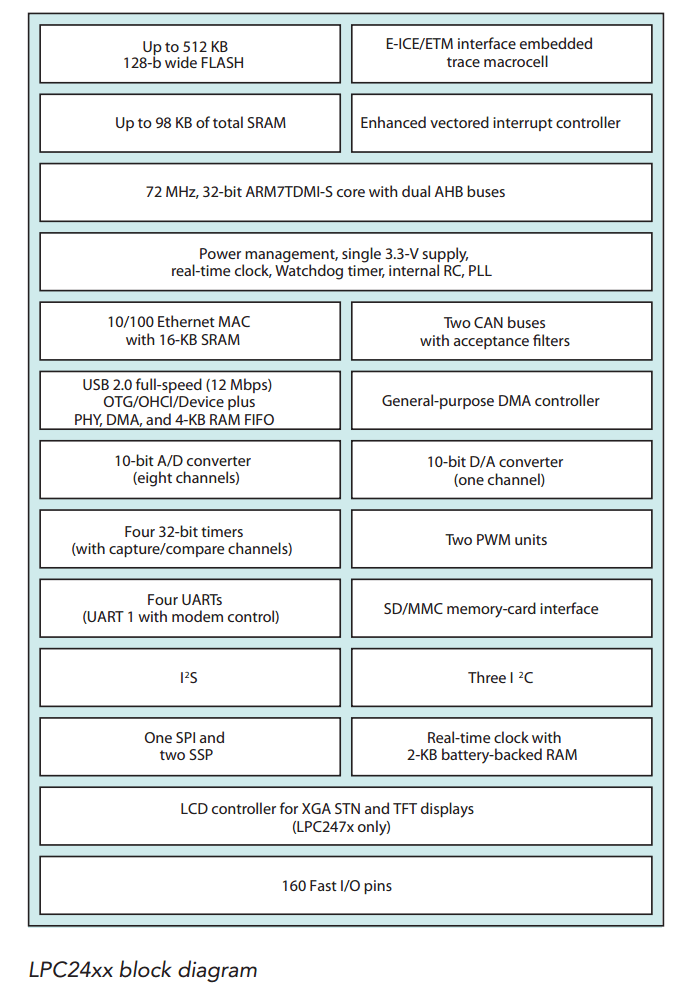

Блок схема семейства микроконтроллеров ARM7, семейства LPC2000:

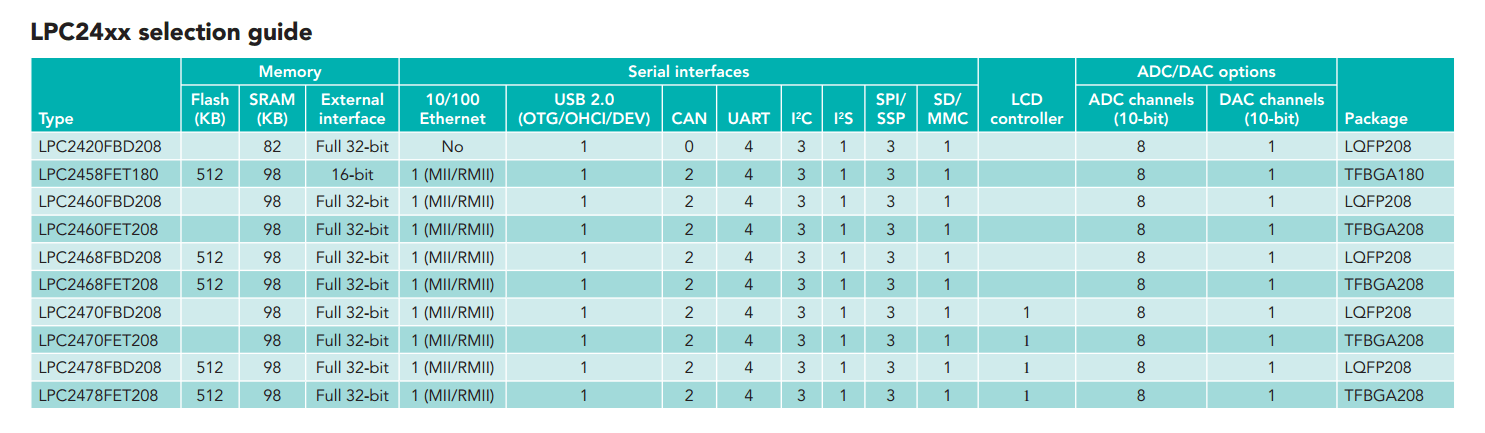

Семейства микроконтроллеров ARM7, семейства LPC2000:
За место LPC2478 возможно установить микроконтроллер LPC4088 семейства Cortex-M4, серии LPC4000.

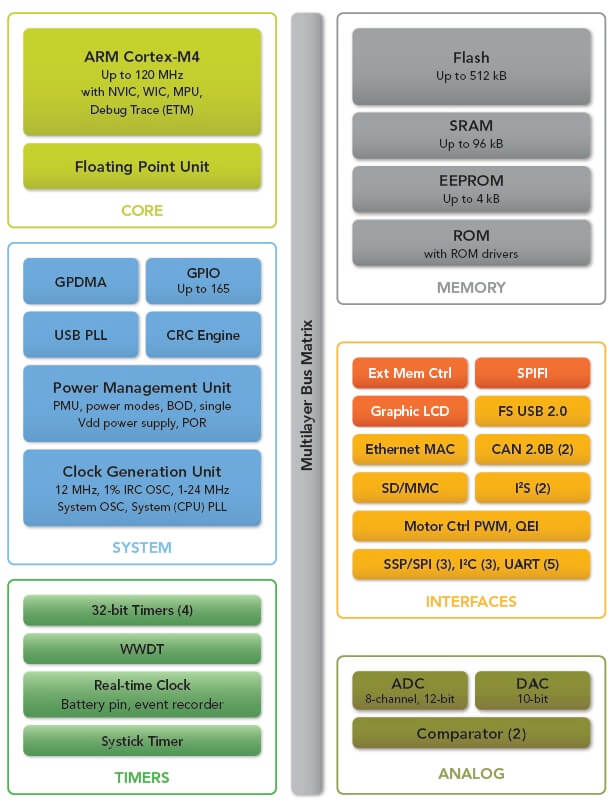

Блок схема семейства микроконтроллеров Cortex-M4, семейства LPC4000:

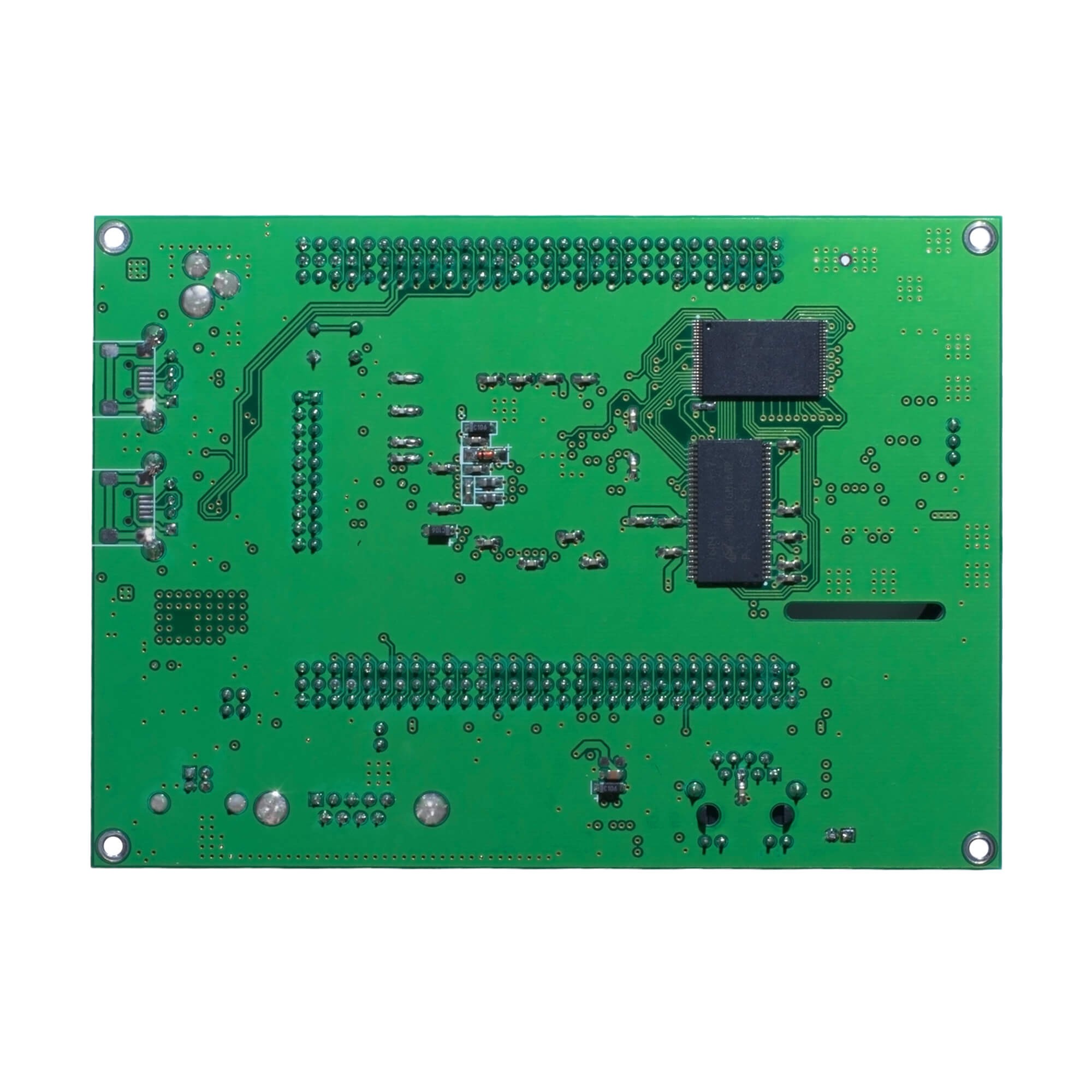

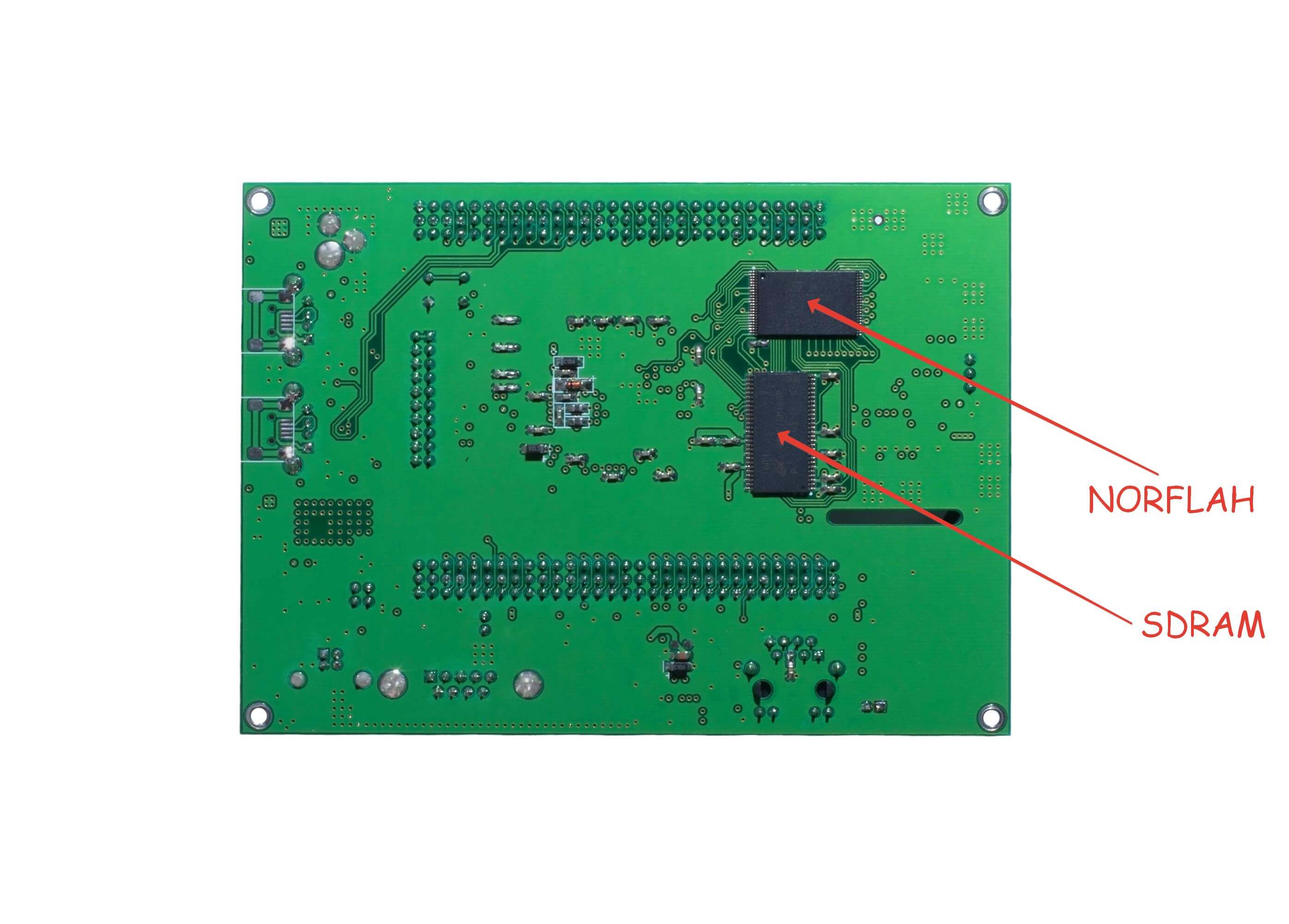

Расположение компонентов на плате одноплатного компьютера:
LPC2000
|
Микроконтроллер |
LPC2478(32-bit ARM7 72 MHz) |
|
Объем оперативной памяти |
SDRAM 16-bit, 16 MByte, 36 MHz |
|
Объем энергонезависимой памяти NORFLASH |
32 MBit |
|
Интерфейсы связи |
USB(UartDebug), Ethernet 10/100 Mbit, 2xUSBA, CAN (DRB-9) |
|
Интерфейс SDIO 4-бита на разъем карты памяти |
MicroSD |
|
Графический интерфейс QVGA LCD |
RGB 18-bit |
|
АЦП |
10-bit, 8-channel |
|
ЦАП |
10-bit, 1-channel |
|
Рабочий температурный диапазон |
0 ... +65 С |
|
Габаритные размеры ДШВ |
142 x 102 x 20mm |
|
Свободные "пины" микроконтроллера выведены на разъем |
PLT, Pitch = 2.54 mm |
|
Встроенные часы реального времени |
RTC |
|
Напряжение питания модуля |
+ 5 V |
LPC4000
|
Микроконтроллер |
LPC4088 (32-bit Cortex-M4 120 MHz) |
|
Объем оперативной памяти |
SDRAM 16-bit, 16 MByte, 66 MHz |
|
Объем энергонезависимой памяти NORFLASH |
32 MBit |
|
Интерфейсы связи |
USB(UartDebug), Ethernet 10/100 Mbit, 2xFS USB2.0 (A), CAN (DRB-9) |
|
Интерфейс SDIO 4-бита на разъем карты памяти |
MicroSD |
|
Графический интерфейс QVGA LCD |
RGB 18-bit |
|
АЦП |
12-bit, 8-channel |
|
ЦАП |
10-bit, 1-channel |
|
Рабочий температурный диапазон |
0 ... +65 С |
|
Габаритные размеры ДШВ |
142 x 102 x 20mm |
|
Свободные "пины" микроконтроллера выведены на разъем |
PLT, Pitch = 2.54 mm |
|
Встроенные часы реального времени |
RTC |
|
Напряжение питания модуля |
+ 5 V |

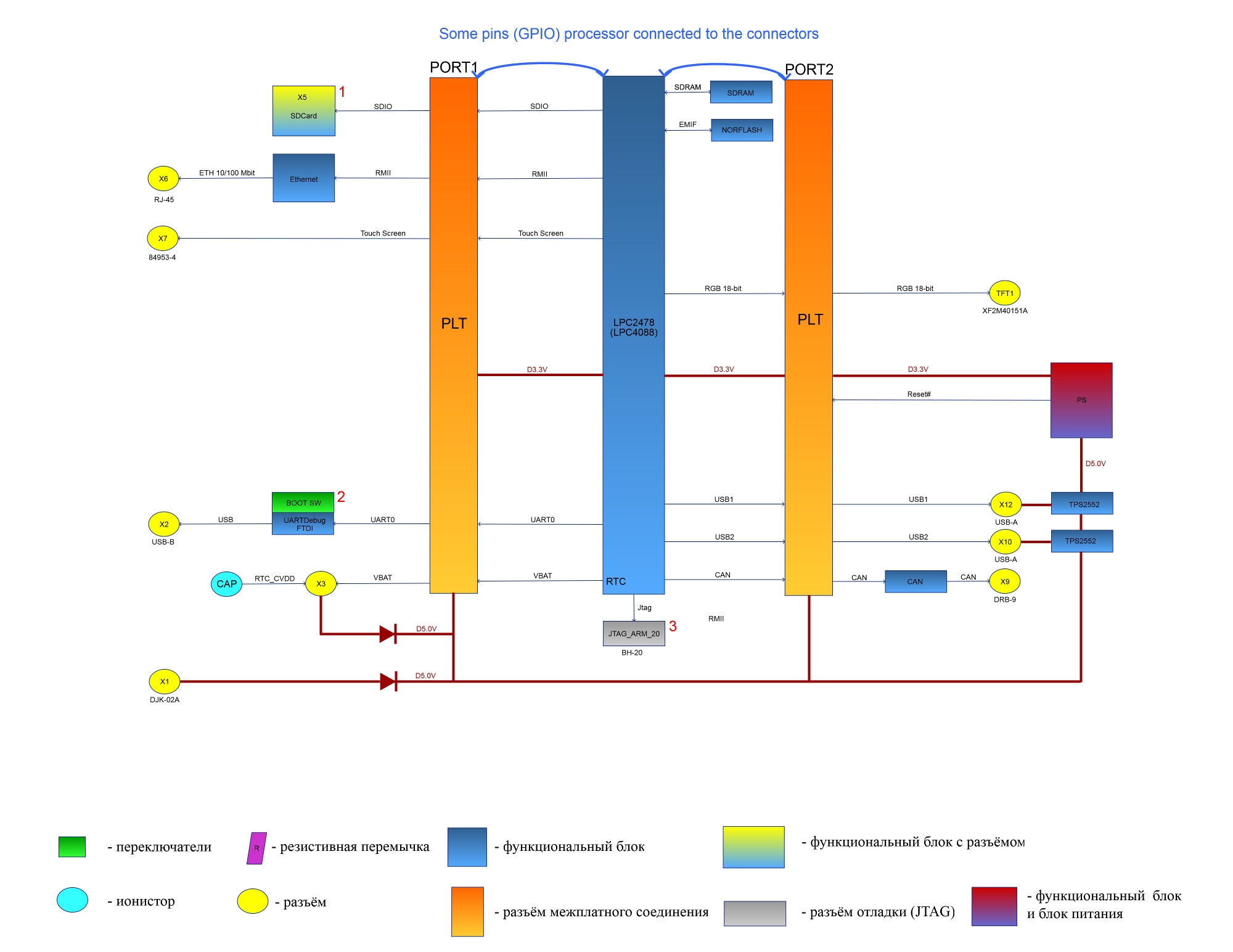

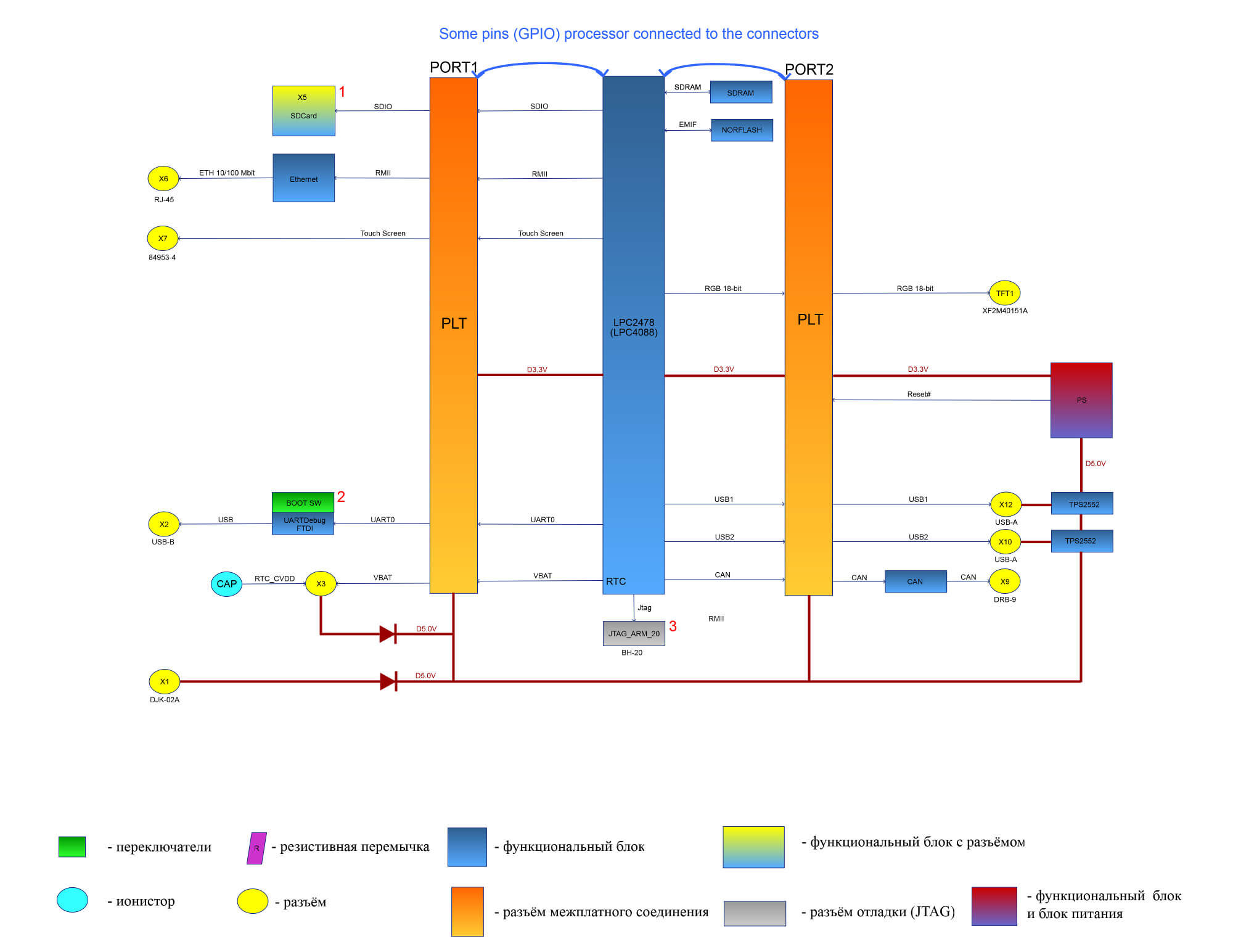

Блок схема одноплатного компьютера SI-LPC-SBC-LPT:
Описание
Руководство по эксплуатации
Блок схема одноплатного компьютера
Принципиальная схема
Монтажная схема
Схема с габаритными и присоединительными размерами
Посадочное место одноплатного компьютера под разъемы PLT 2.54 mm в формате PCB (PCAD2006)
