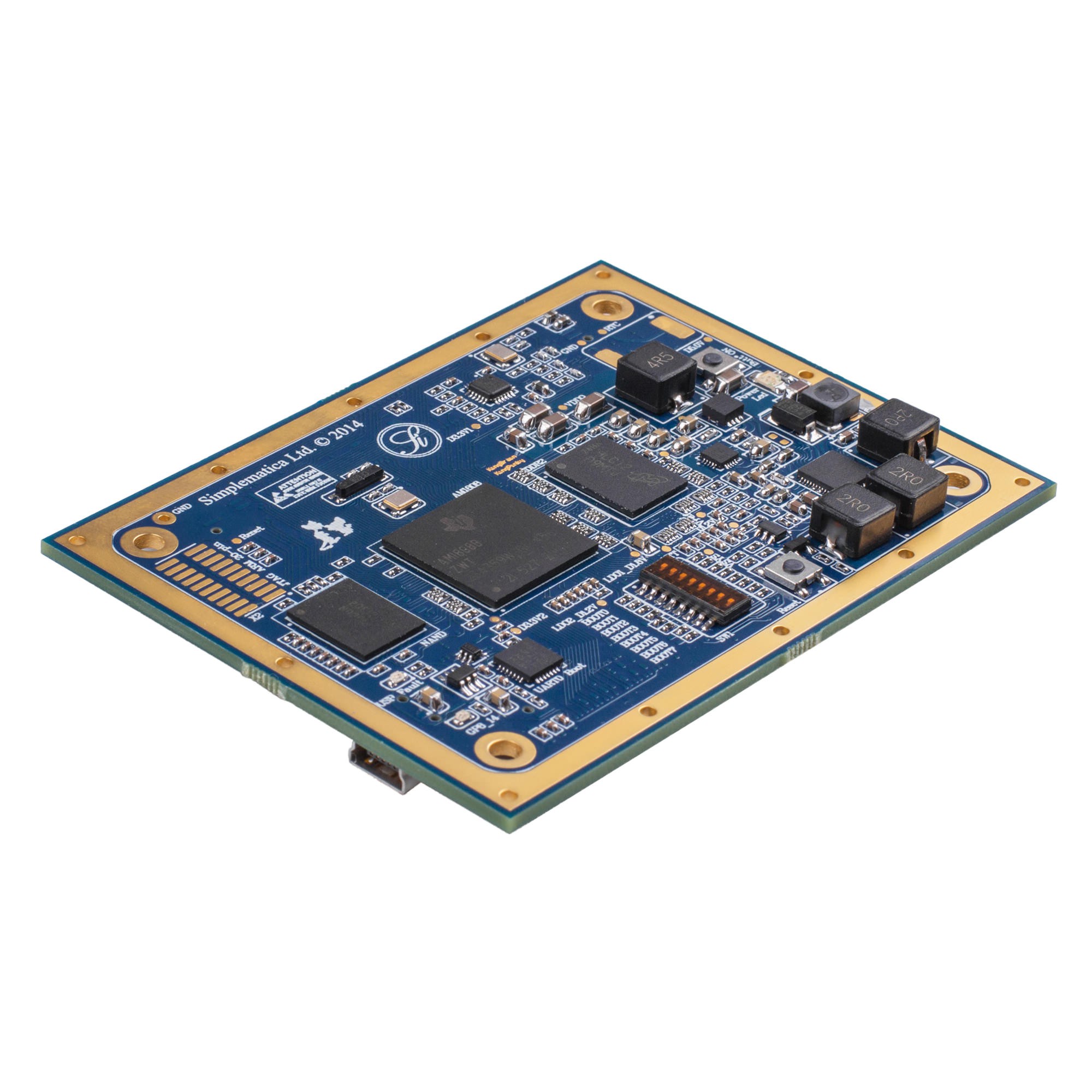

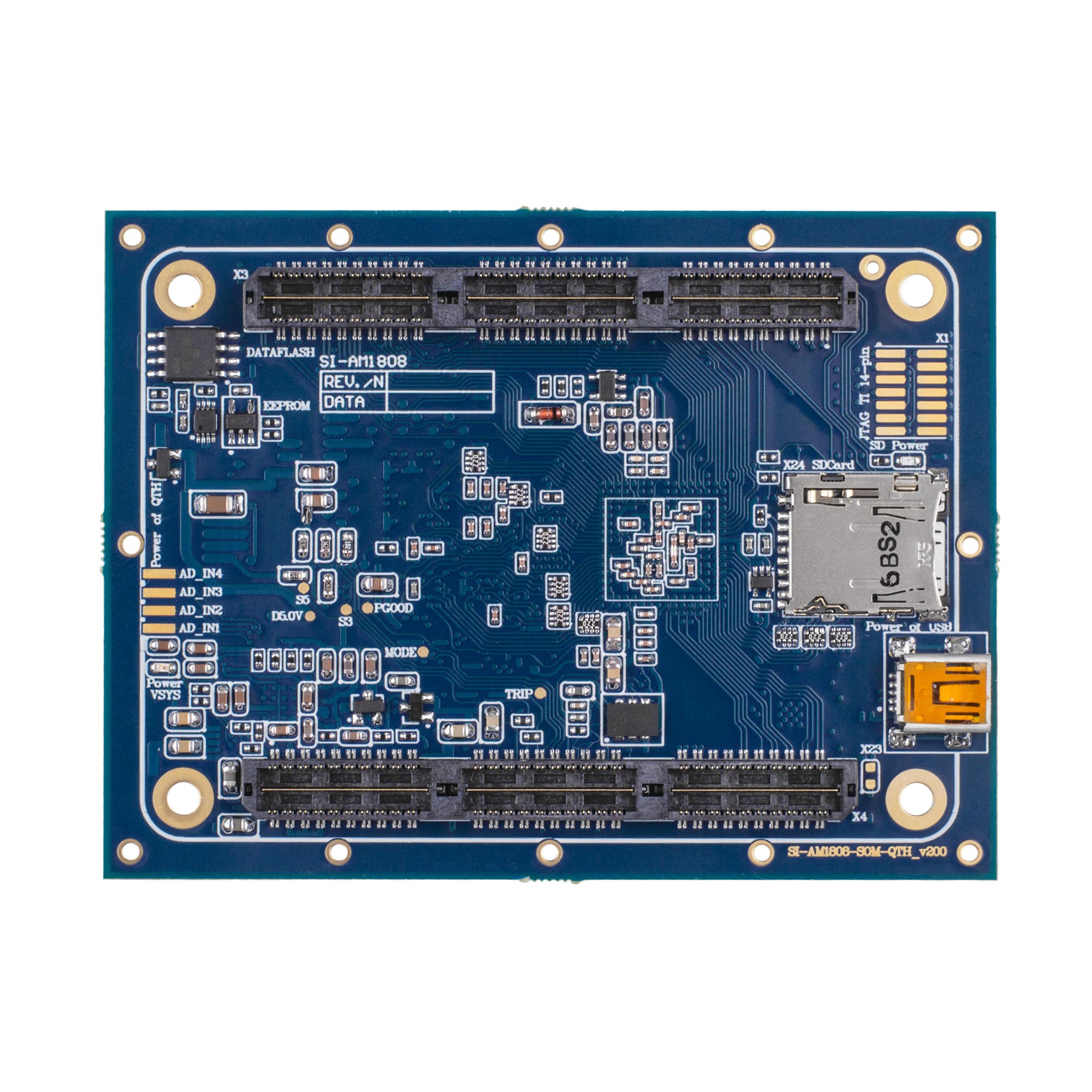

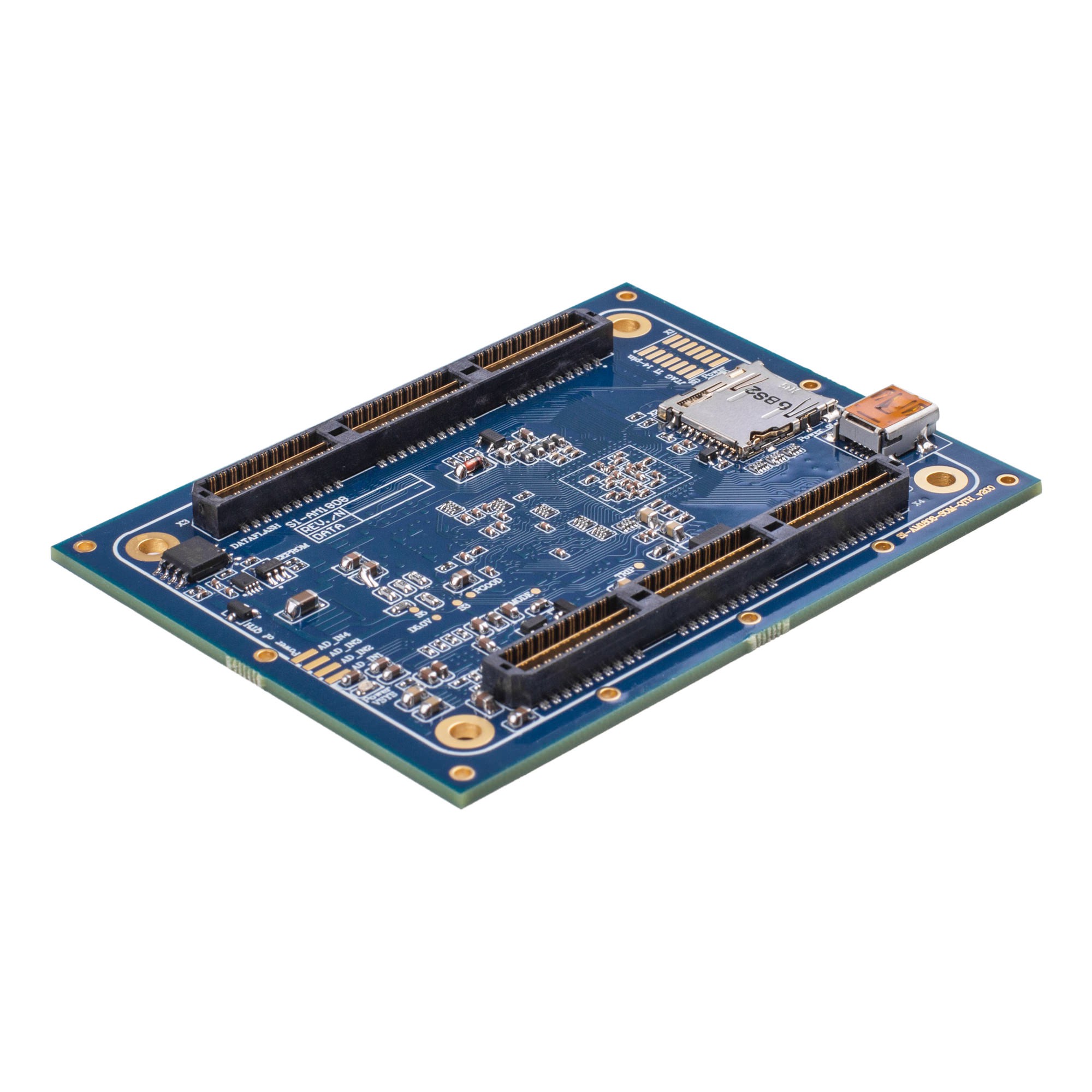

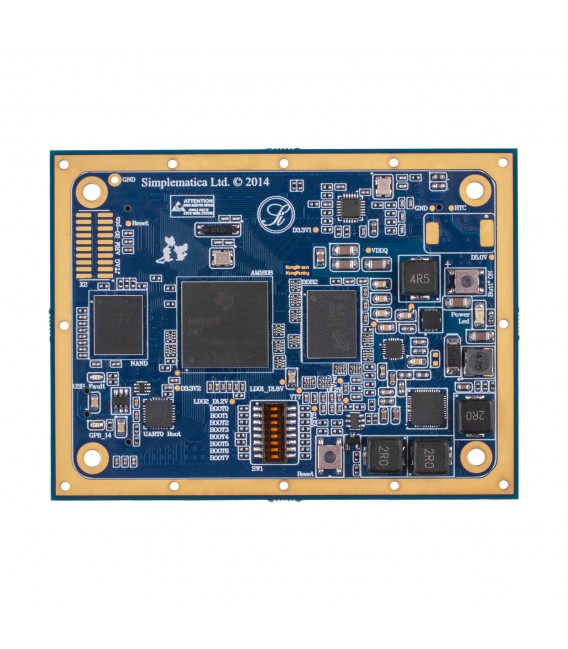

Процессорный модуль SI-AM1808-SOM-QTH

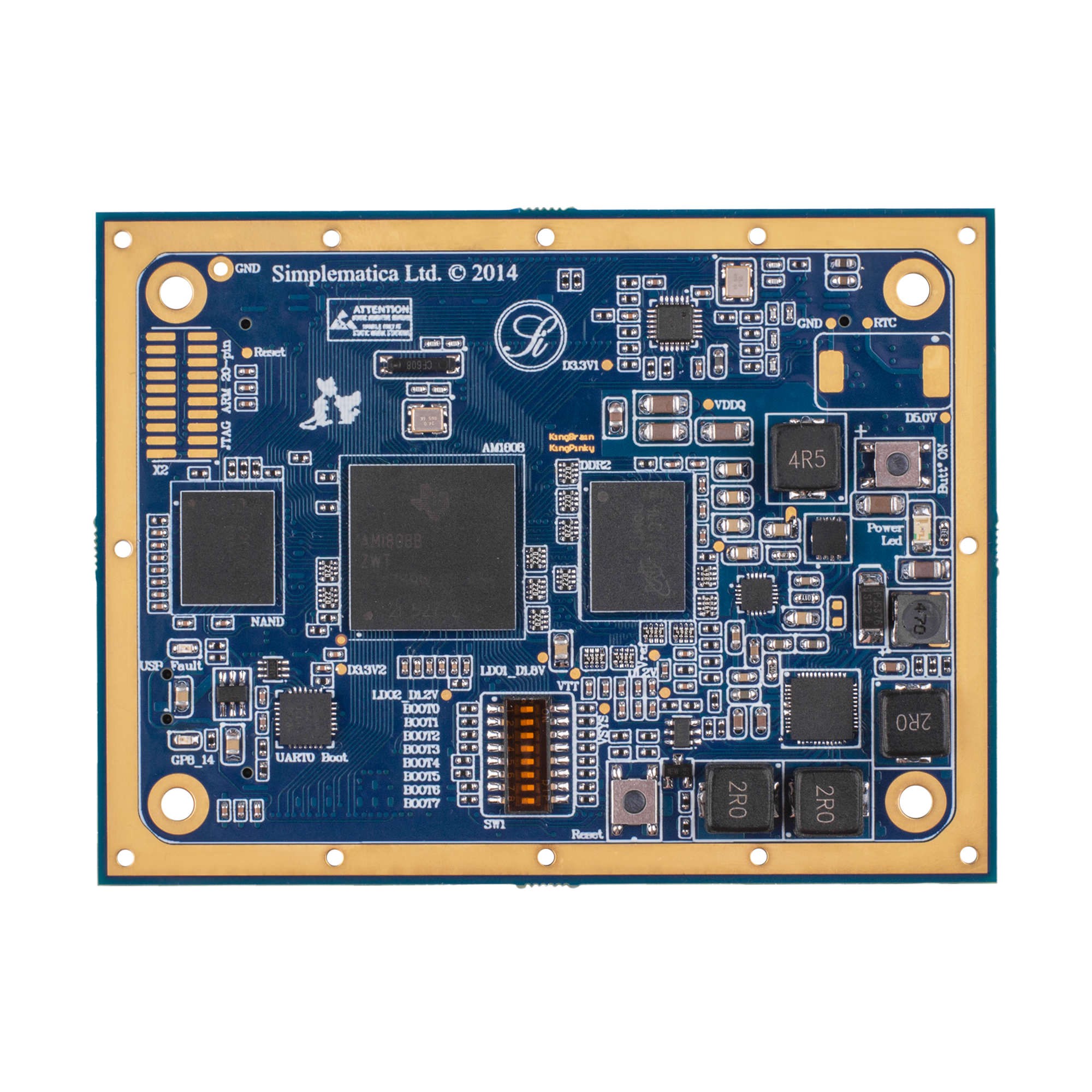

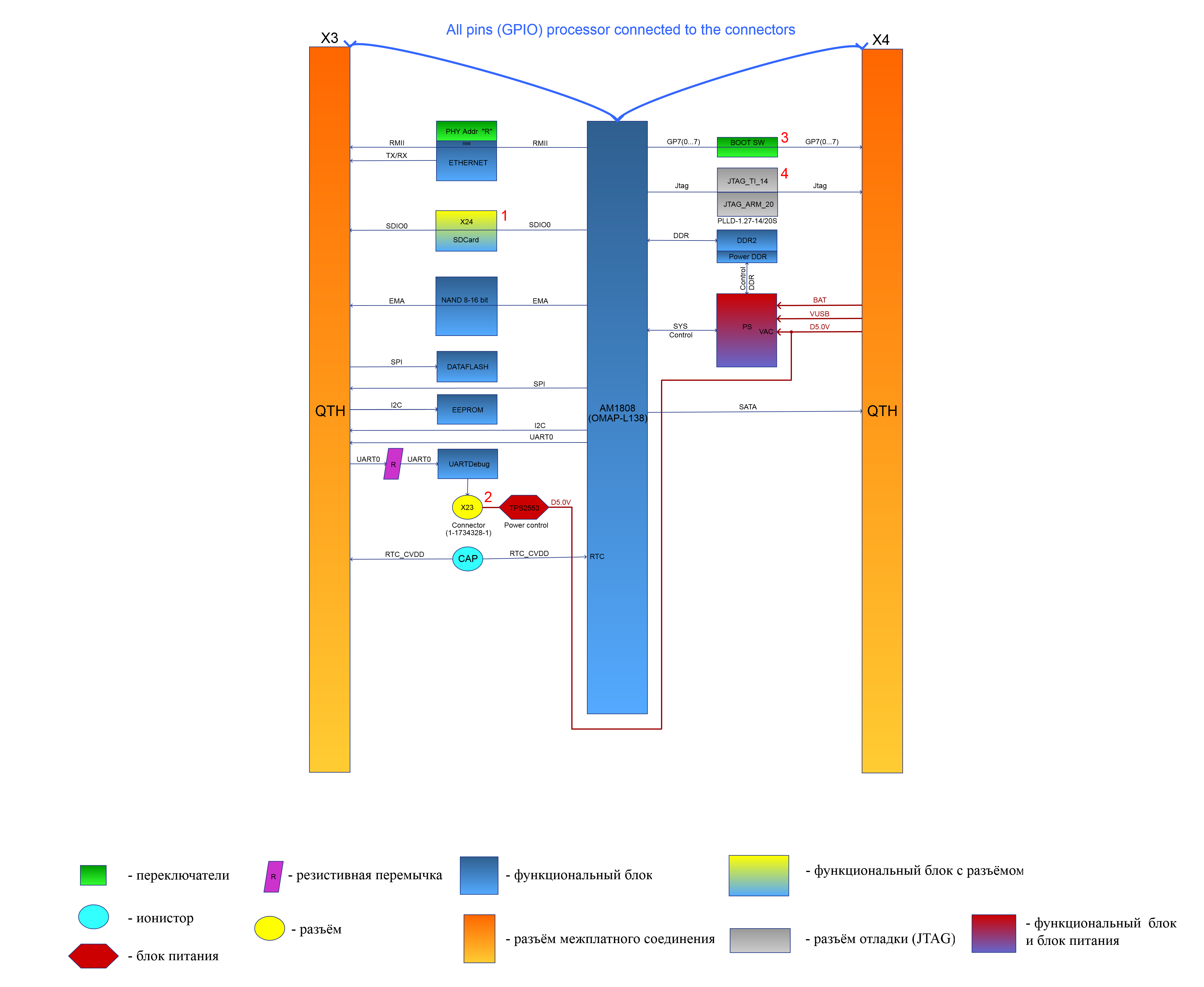

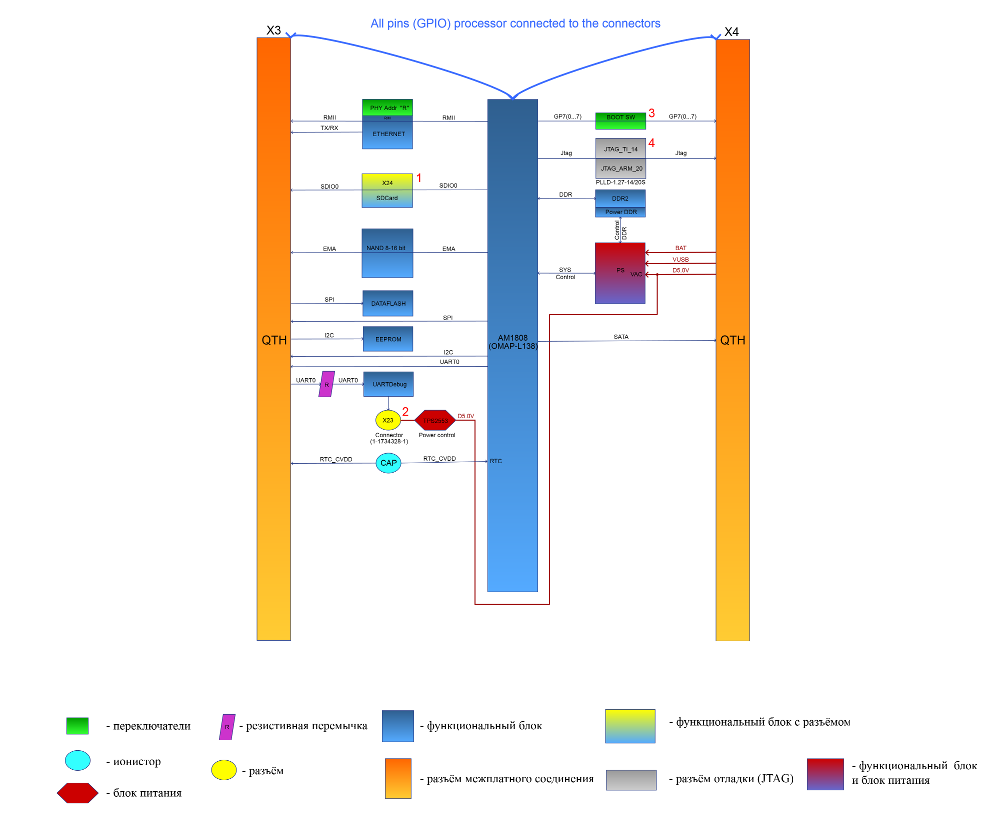

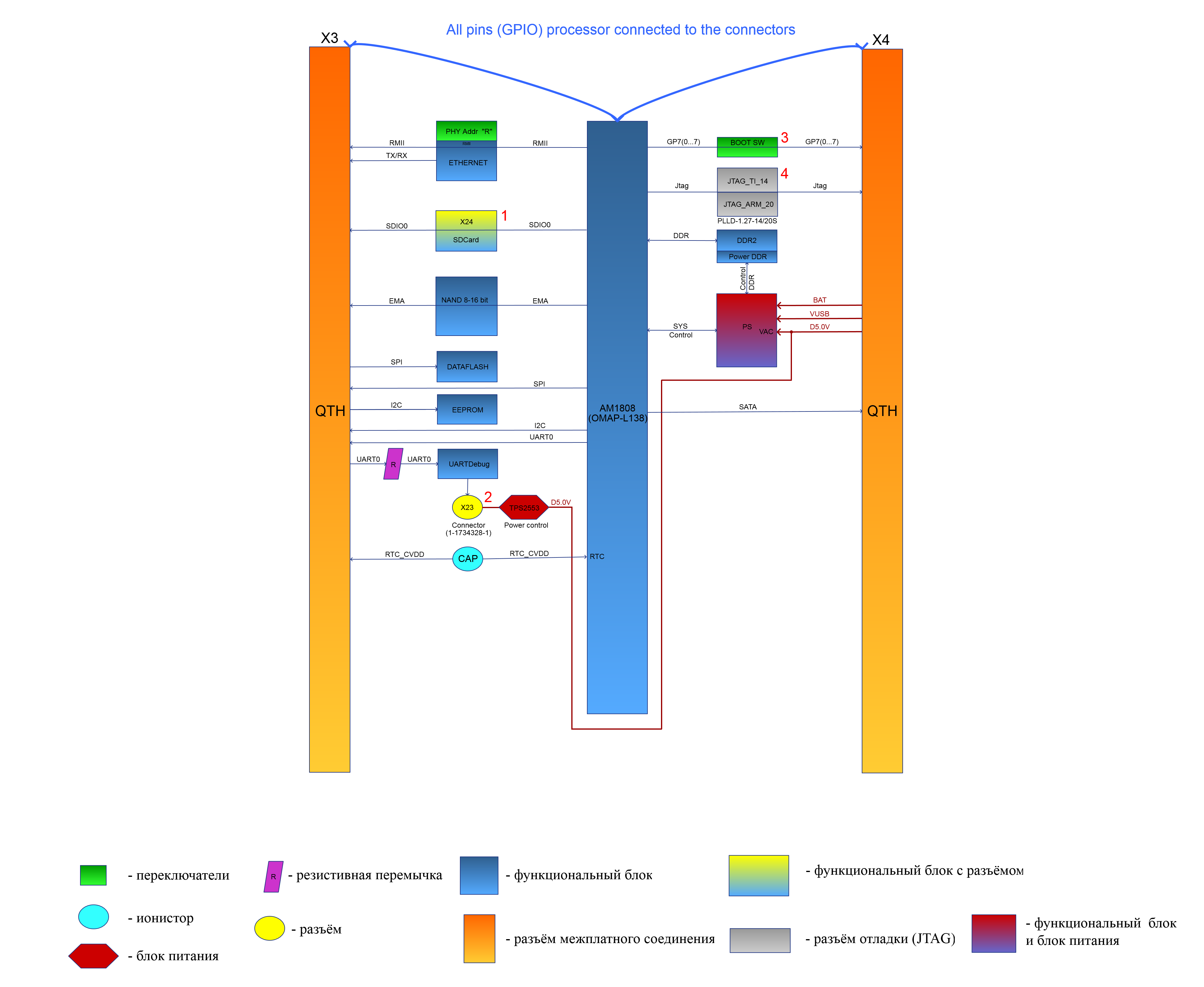

Процессорный модуль SI-AM1808-SOM-QTH построен на базе процессора AM1808, имеет компактную структуру для использования в мобильных приложениях. При необходимости вместо процессора АМ1808 может быть установлен OMAP-L138. На процессорный модуль установлена оперативная память DDR2, энергетически независимая память NAND c шиной 8 бит, DATAFLASH (SPI) и EEPROM(I2C), микросхема физического уровня Ethernet 10/100 Mbit (LAN8720a), разъем карты памяти MicroSD, разъем MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрено возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены специализированные высокочастотные разъемы фирмы SAMTEC, межплатного соединения с платой сопряжения. Все выводы процессора, а также некоторые сигналы периферийных микросхем выведены на разъем межплатного соединения. Питание модуля осуществляется через разъем межплатного соединения, +5 В.

Имеется возможность подключение по интерфейсу JTAG. Особенность данного процессора АМ1808 является наличие SATA интерфейса, доступ к которому можно осуществить через разъем межплатного соединения SAMTEC, тестовая скорость записи/считывания через DMA - 50 Мbit/s. Режимы загрузки модуля устанавливаются внешним переключателем. Для увеличения температуры эксплуатации модуля, рекомендуется устанавливать внешний радиатор, он герметично закрывает верхнюю поверхность модуля, равномерно охлаждая компоненты на плате и уменьшая излучение.

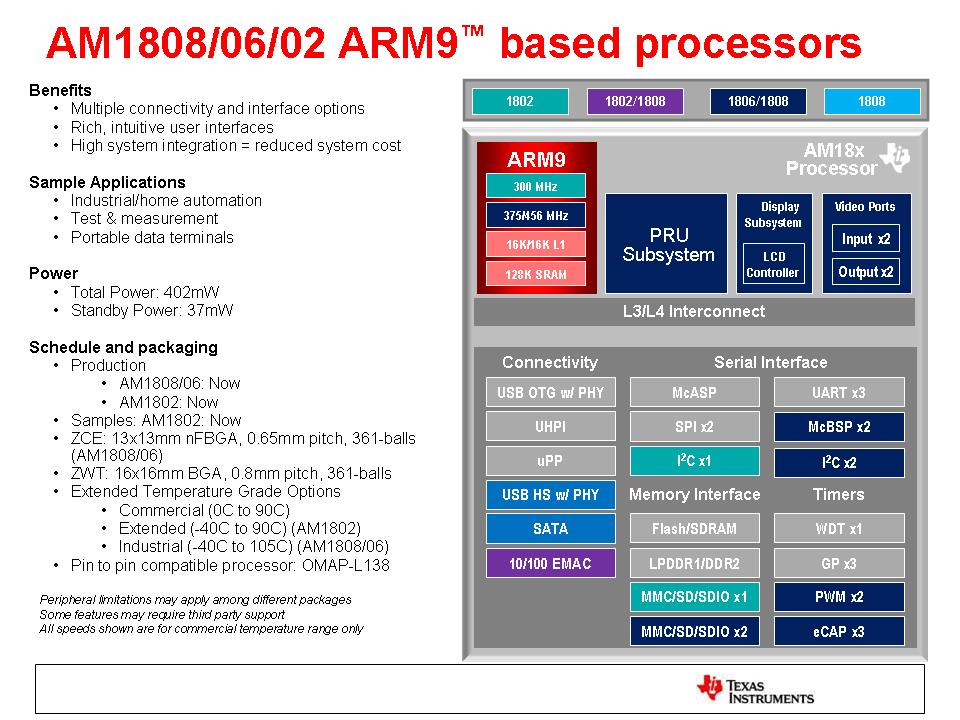

Блок схема семейства микроконтроллеров ARM9 Sitara:

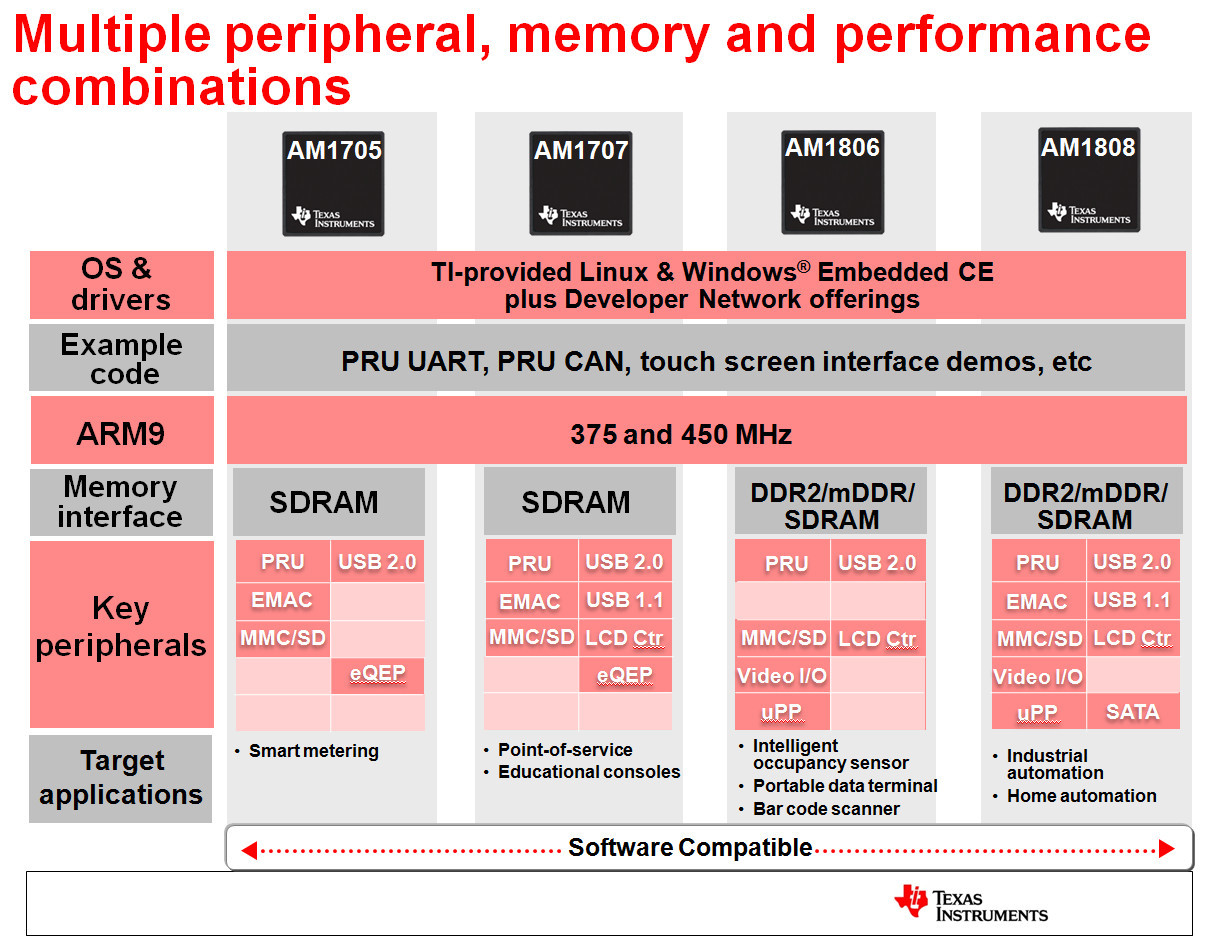

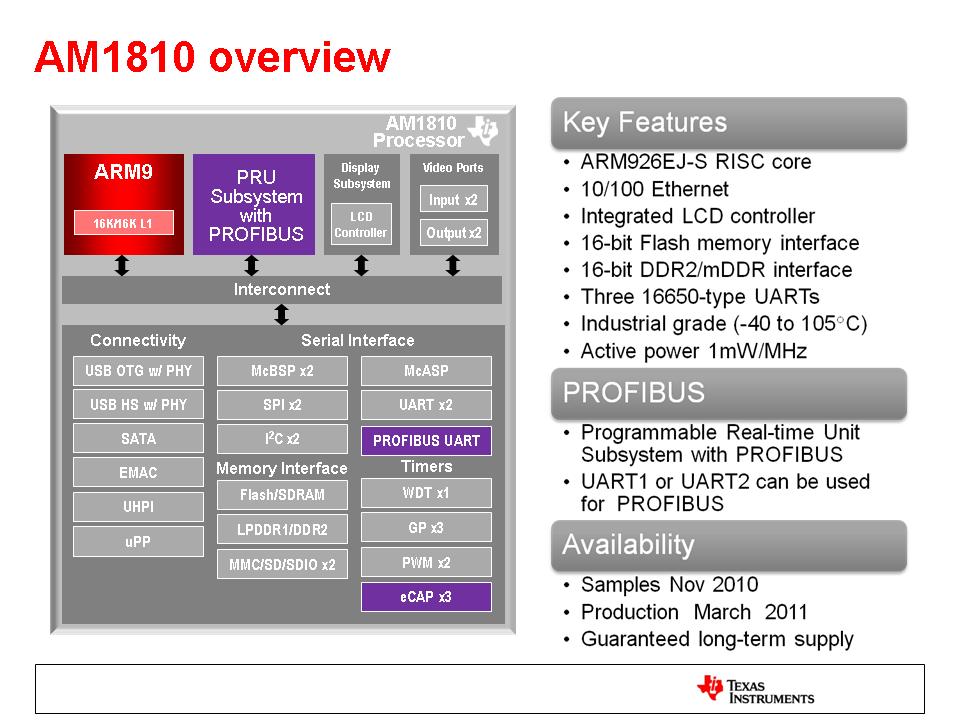

Семейства микроконтроллеров ARM9 Sitara:
