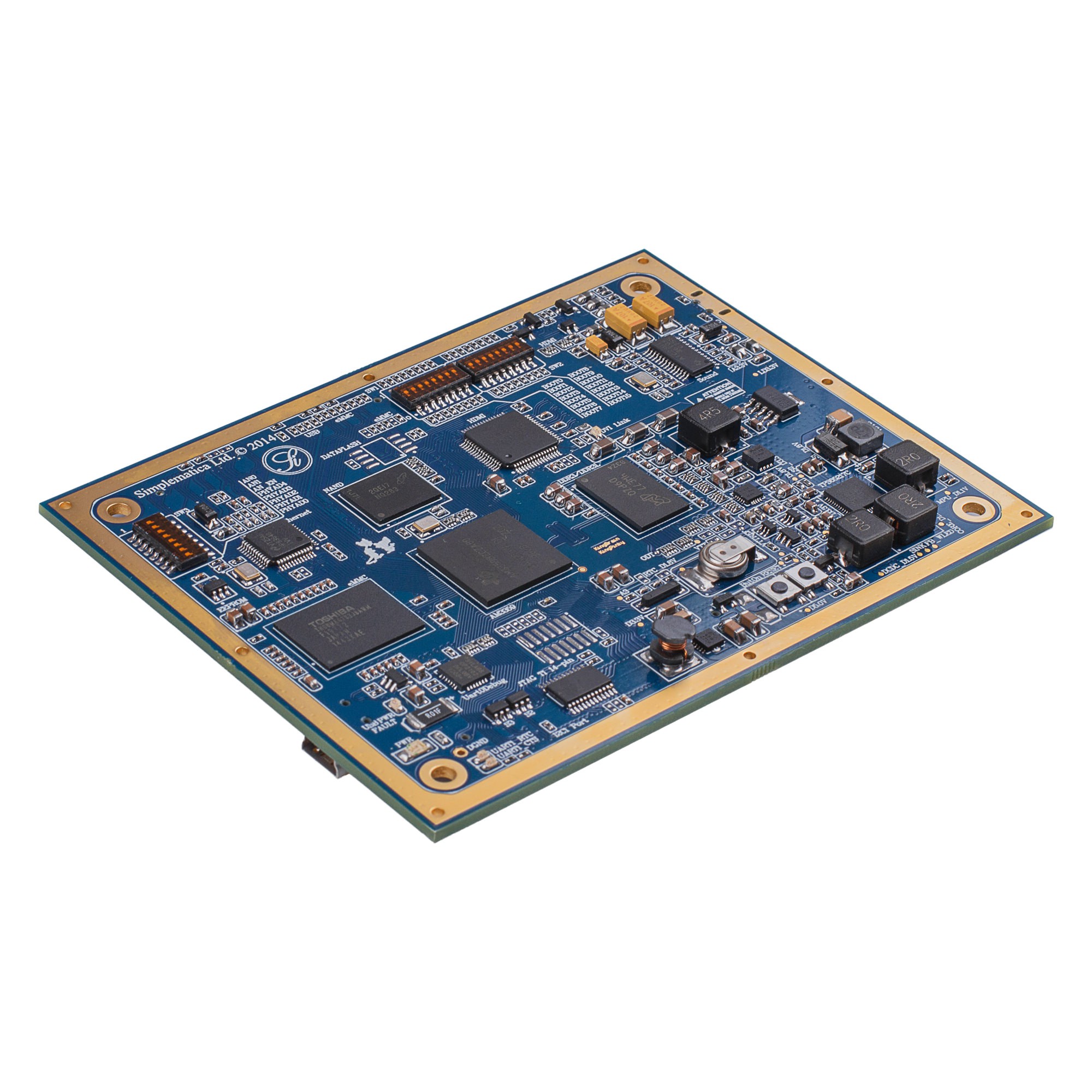

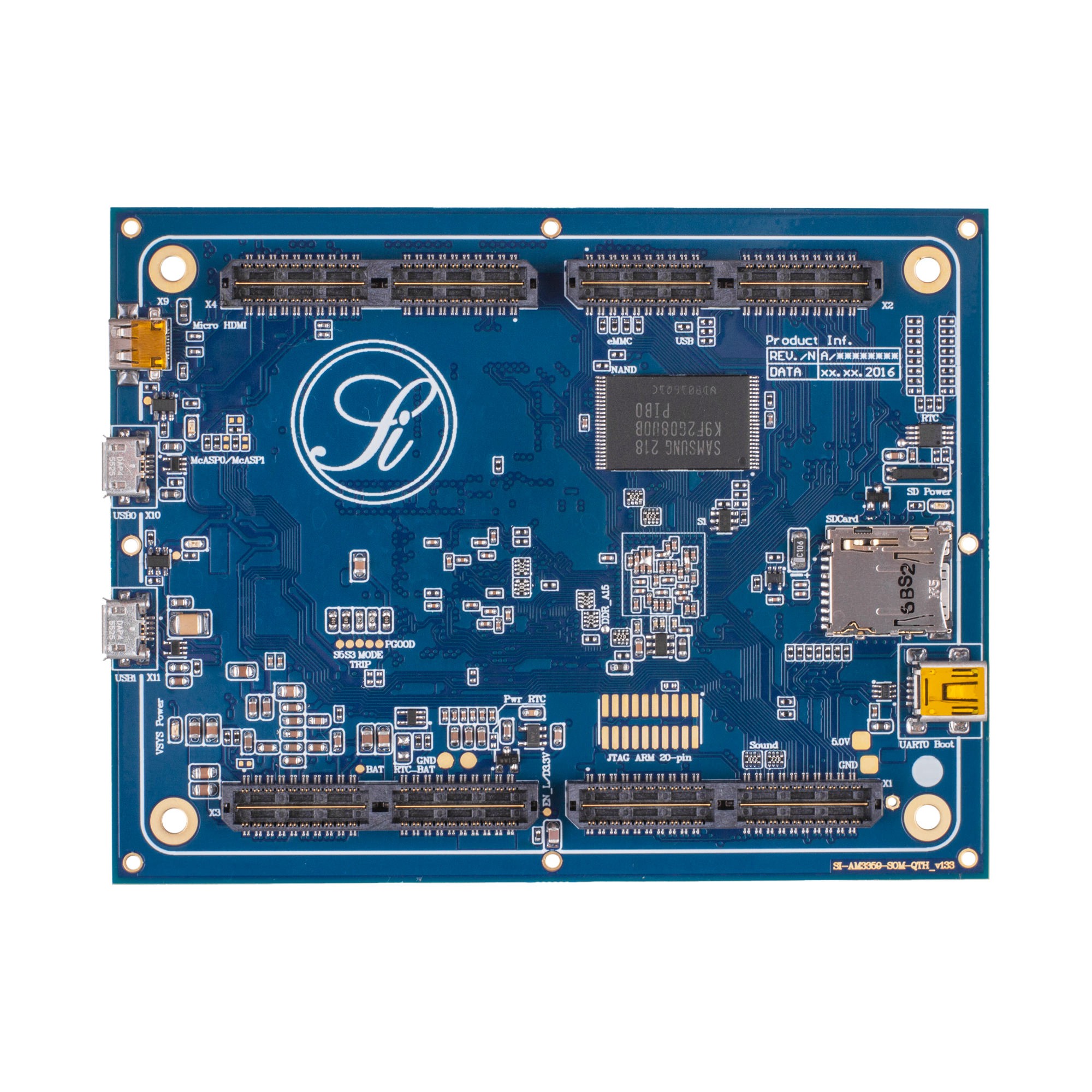

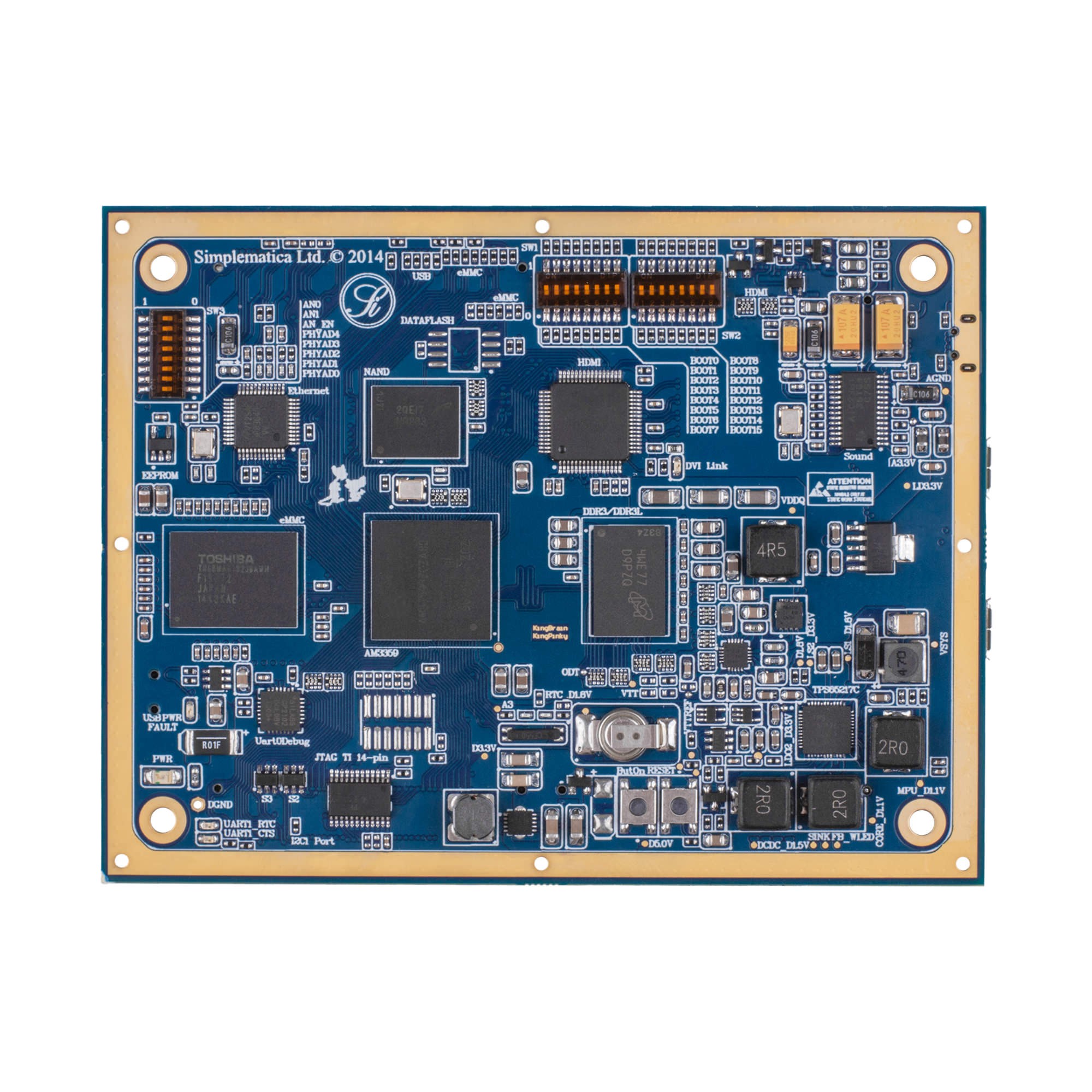

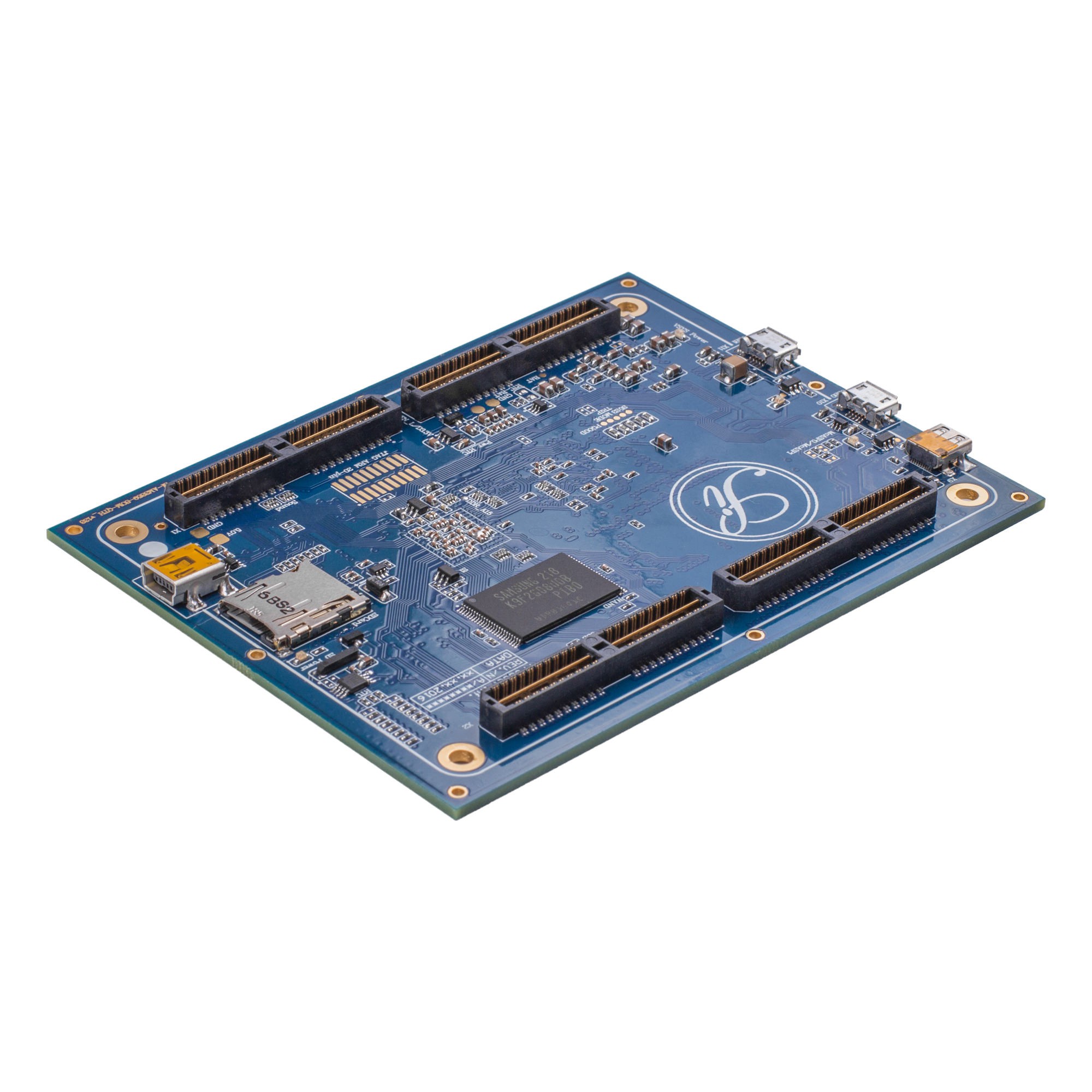

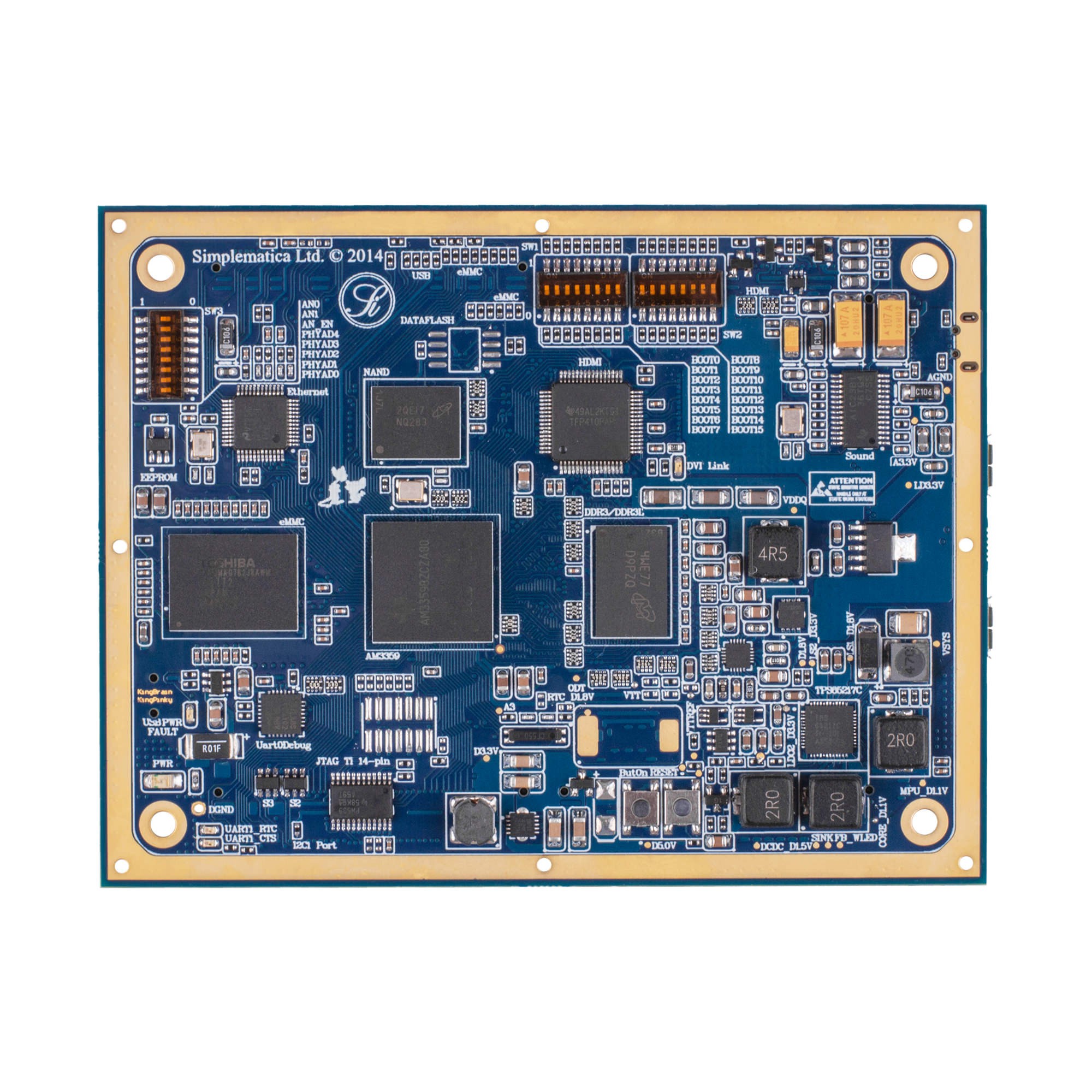

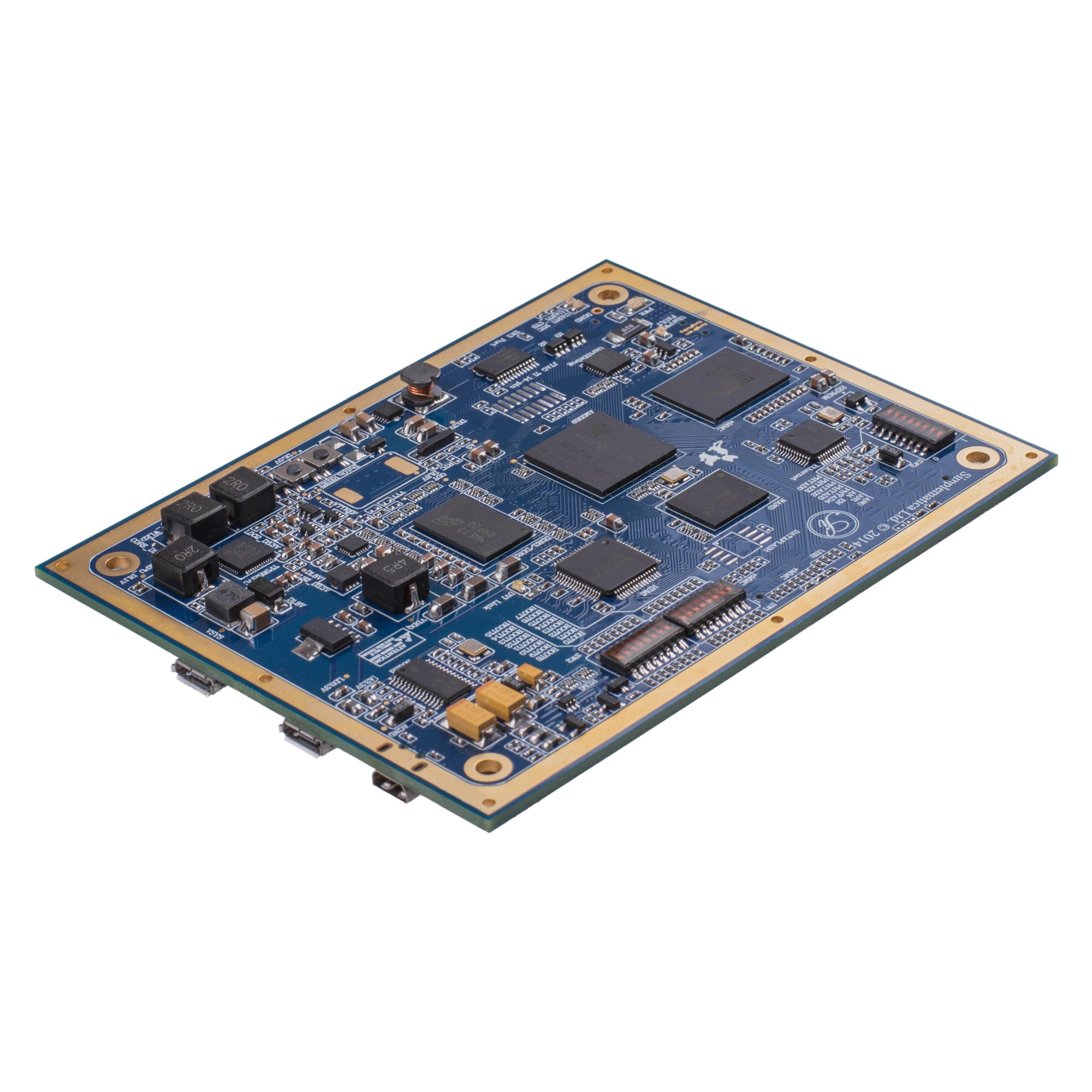

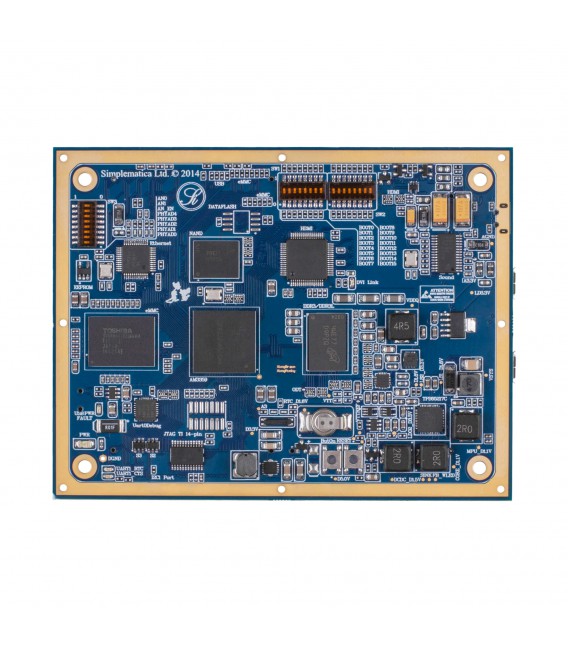

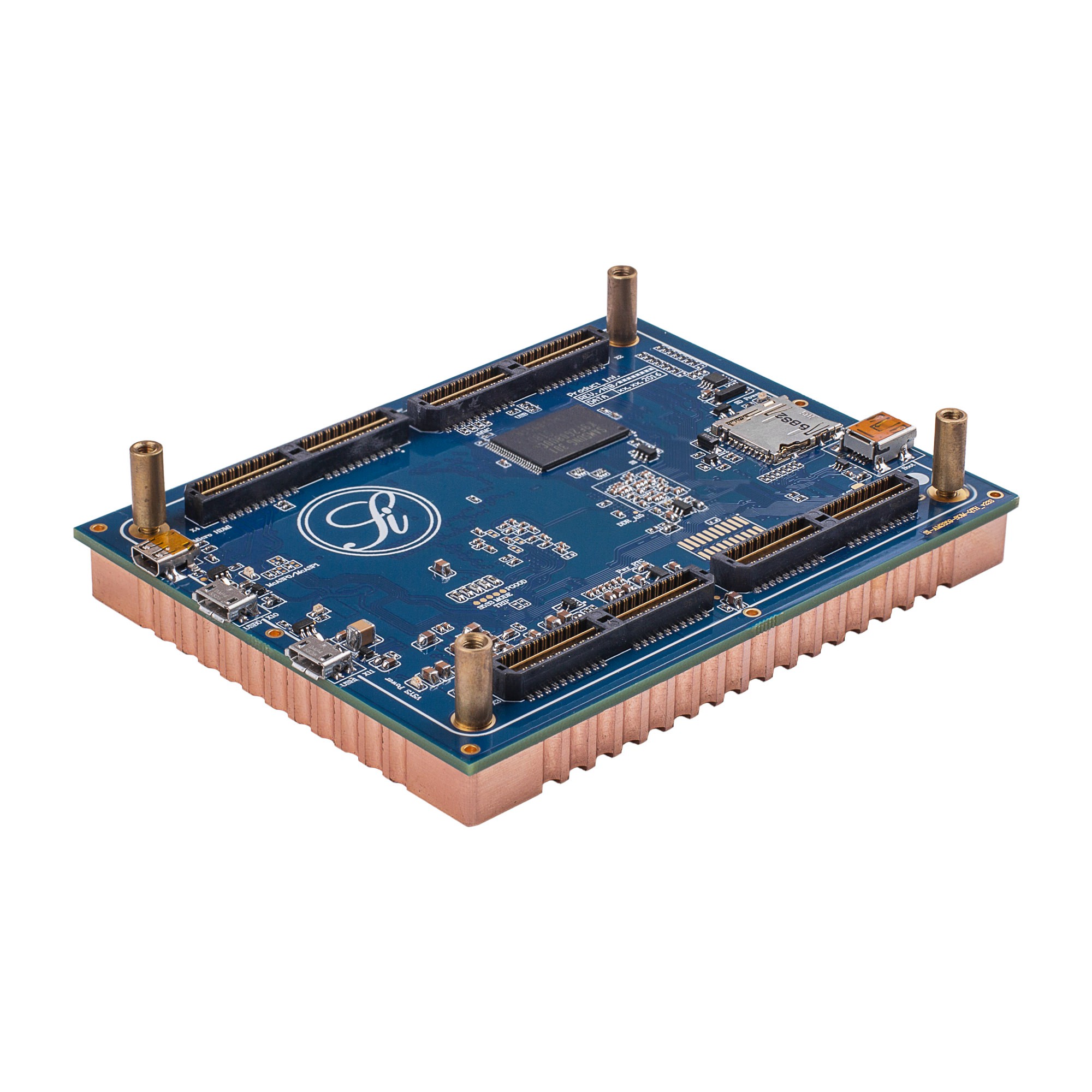

Процессорный модуль SI-AM3359-SOM-QTH

Процессорный модуль SI-AM3359-SOM-QTH построен на базе процессора AM3359, имеет компактную структуру для использования в мобильных приложениях. При необходимости вместо процессора АМ335x может быть установлен AMIC110. На процессорный модуль установлена оперативная память DDR3L с шиной 16 bit, энергетически независимая память 2 xNAND 2 - 8 GBytecшиной 8 - 16 bit, память eMMC 8 - 16 GByte, DATAFLASH (SPI) и EEPROM (I2C), микросхема физического уровня Ethernet 10/100 Mbit (DP83640), микросхема графического интерфейса DVI-D (TFP410), аудио микросхема (TLV320AIC23B), доступ к перечисленным интерфейсам можно получить через внешний высокочастотный разъем. Установлен разъем карты памяти MicroSD, разъем MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрено возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены специализированные высокочастотные разъемы фирмы SAMTEC межплатного соединения с платой сопряжения.

Все выводы процессора, а также некоторые сигналы периферийных микросхем выведены на разъем межплатного соединения. Питание модуля осуществляется через разъем межплатного соединения, +5 В.

Имеется возможность подключение по интерфейсу JTAG. Особенность процессор АМ3359 является наличие программируемого PRU-ICSS модуля, модуль реального времени, который позволяет реализовывать индустриальные протоколы связи: EtherCAT, Ethernet/IP, PROFIBUS, PROFINET, POWERLINK, SERCOS. Мощные опции работы с графикой, наличие 3D ускорителя - 3DGFX, SGX530.

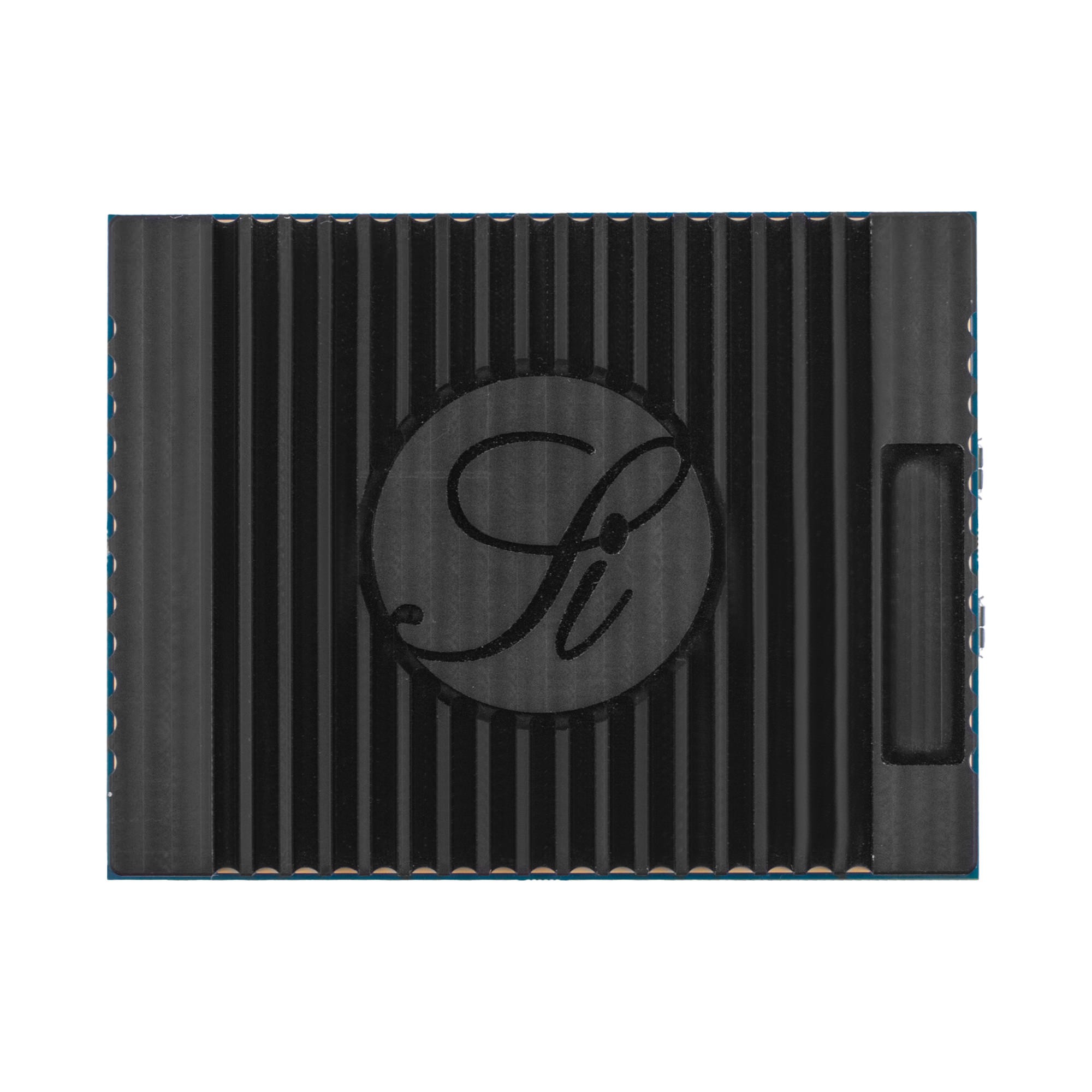

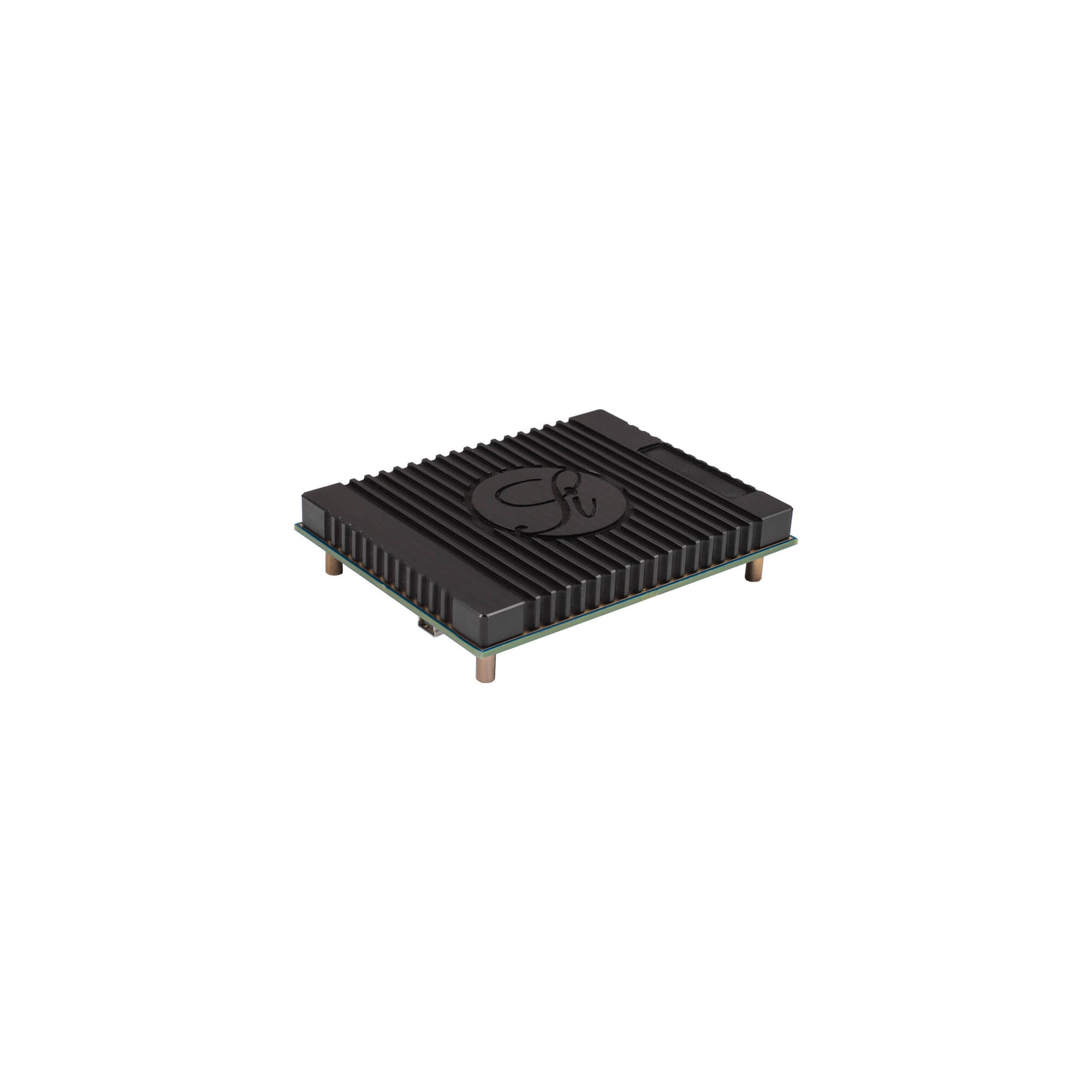

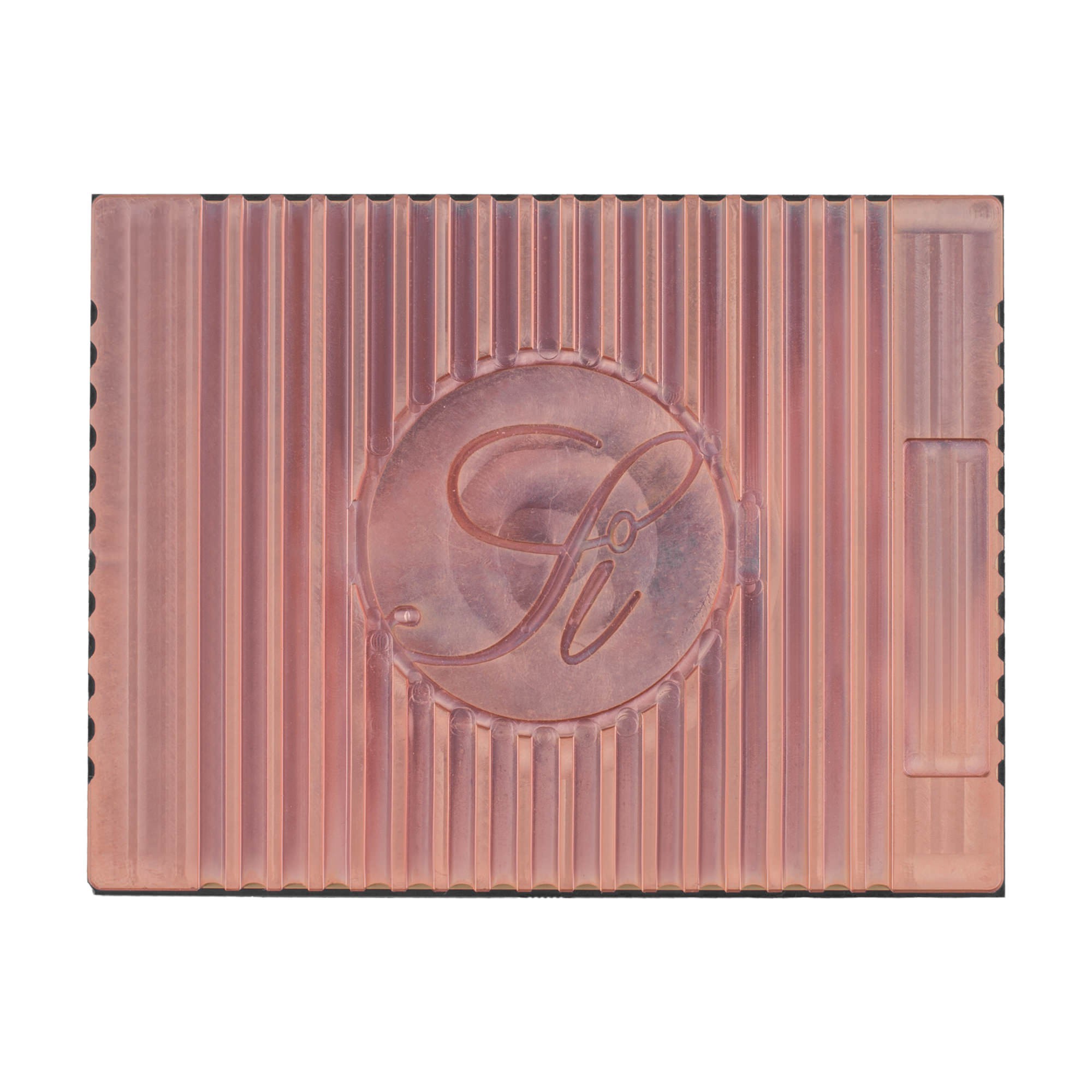

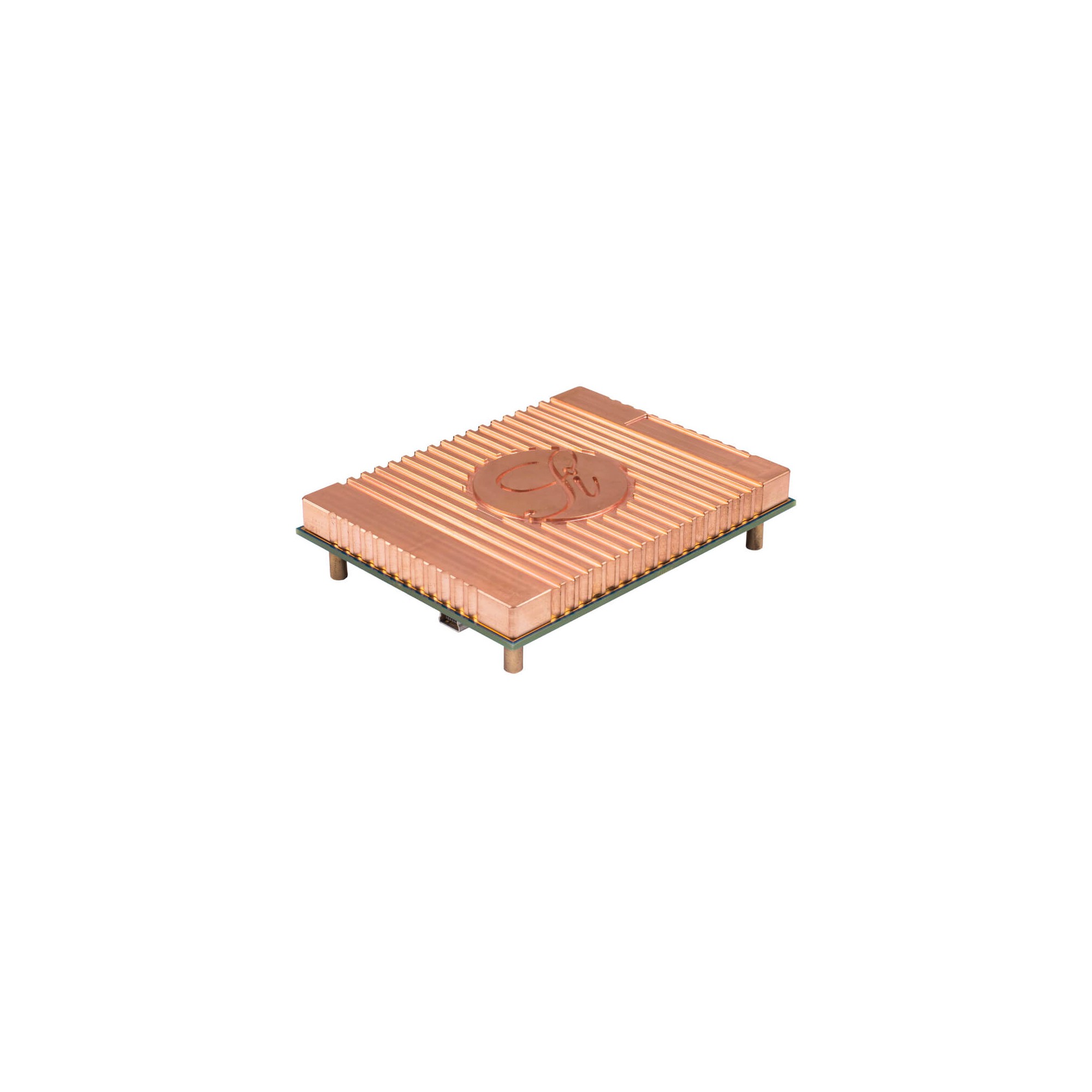

Режимы загрузки модуля устанавливаются внешним переключателем. Для увеличение температуры эксплуатации модуля, рекомендуется устанавливать внешний радиатор, он герметично закрывает верхнюю поверхность модуля, равномерно охлаждая компоненты на плате и уменьшая электромагнитное излучение. Свойства процессора АМ3359 в сфере оптимизации для низкого энергопотребления, менее 1Вт на 1ГГц, позволяет создавать бесшумные и герметично закрытые приборы.

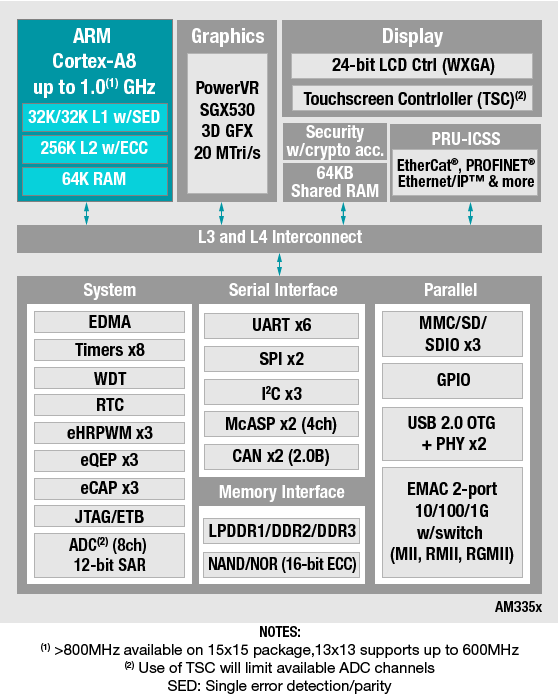

Блок схема семейства микроконтроллеров Cortex-A8 Sitara:

Семейства микроконтроллеров Cortex-A8 Sitara:

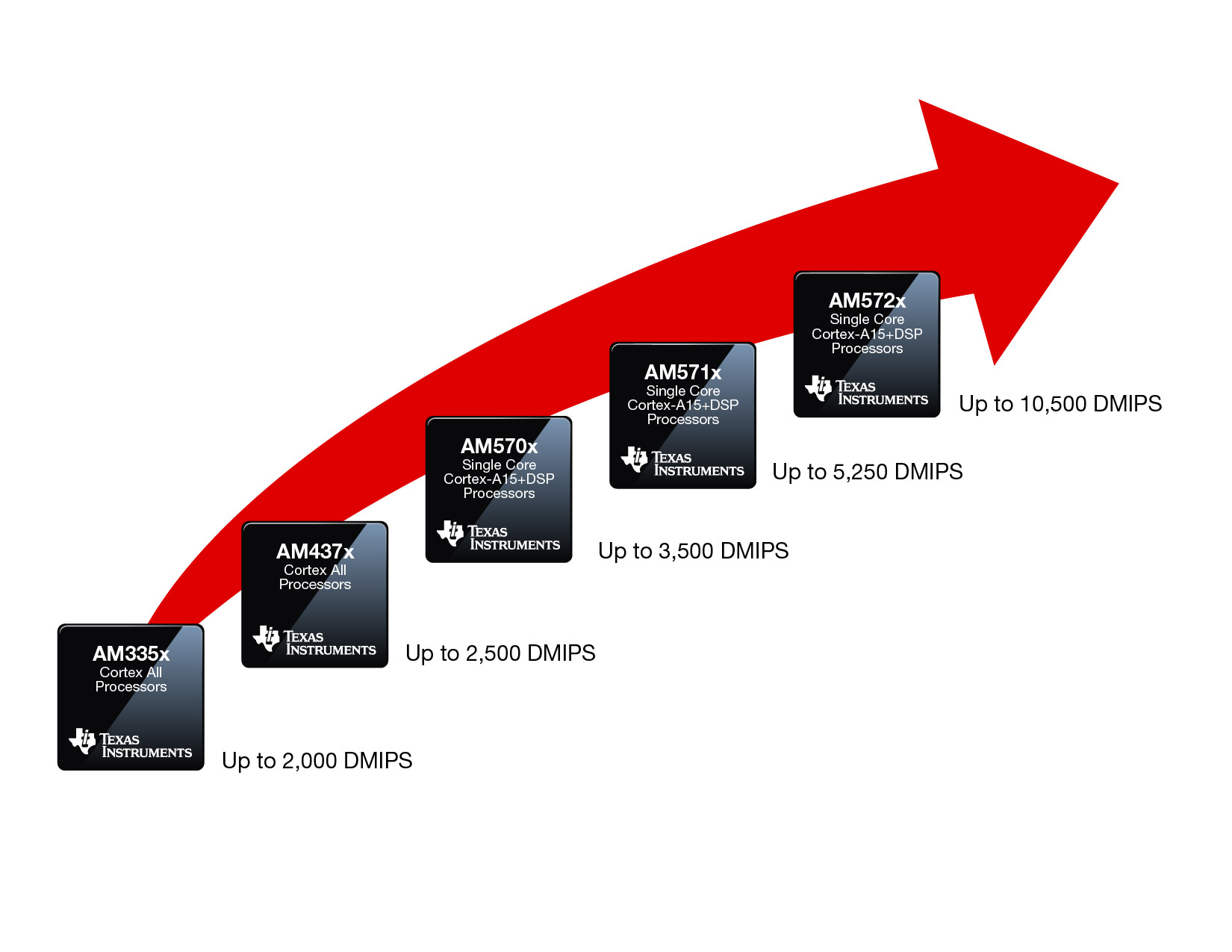

Развитие семейства микроконтроллеров Sitara:

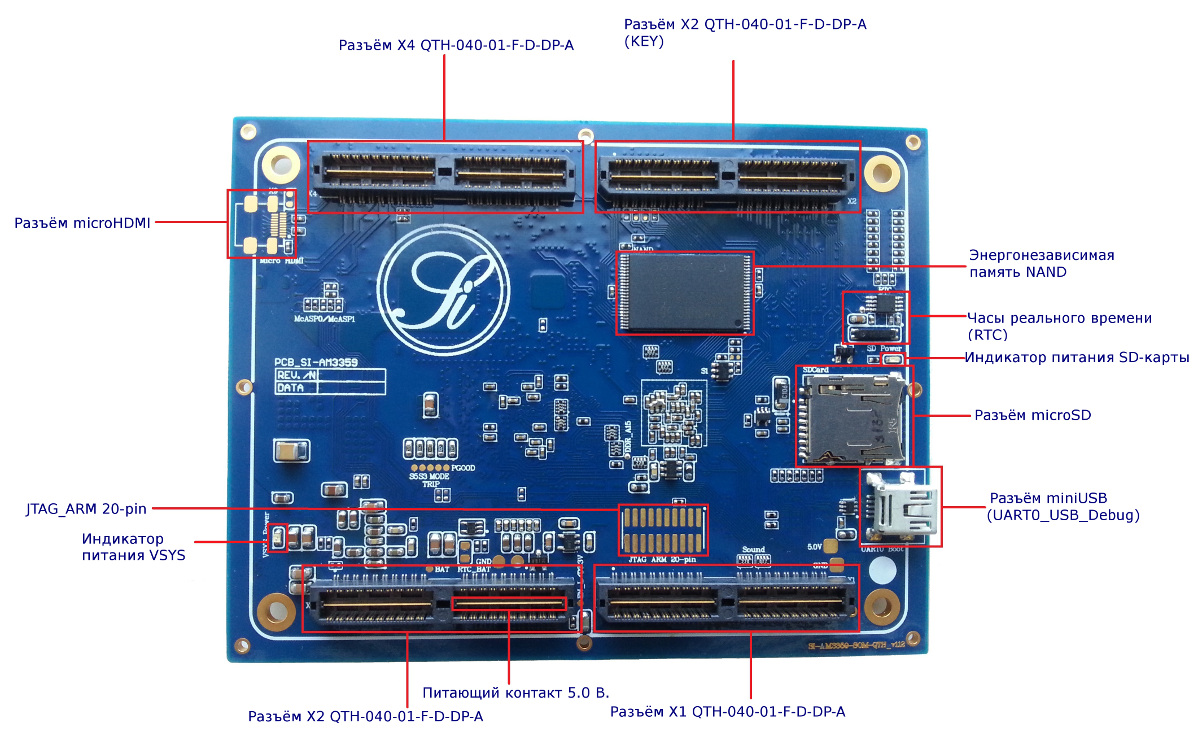

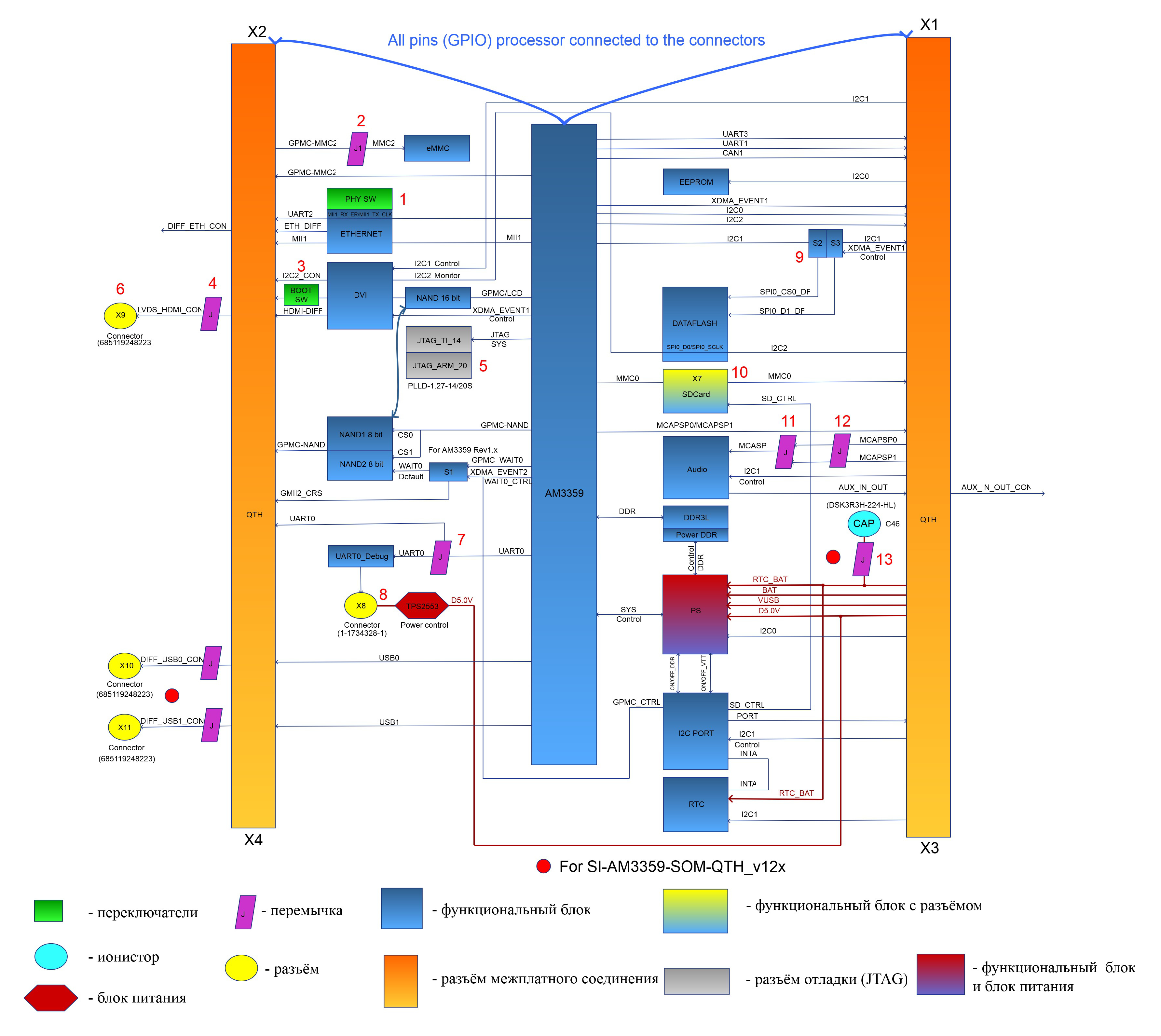

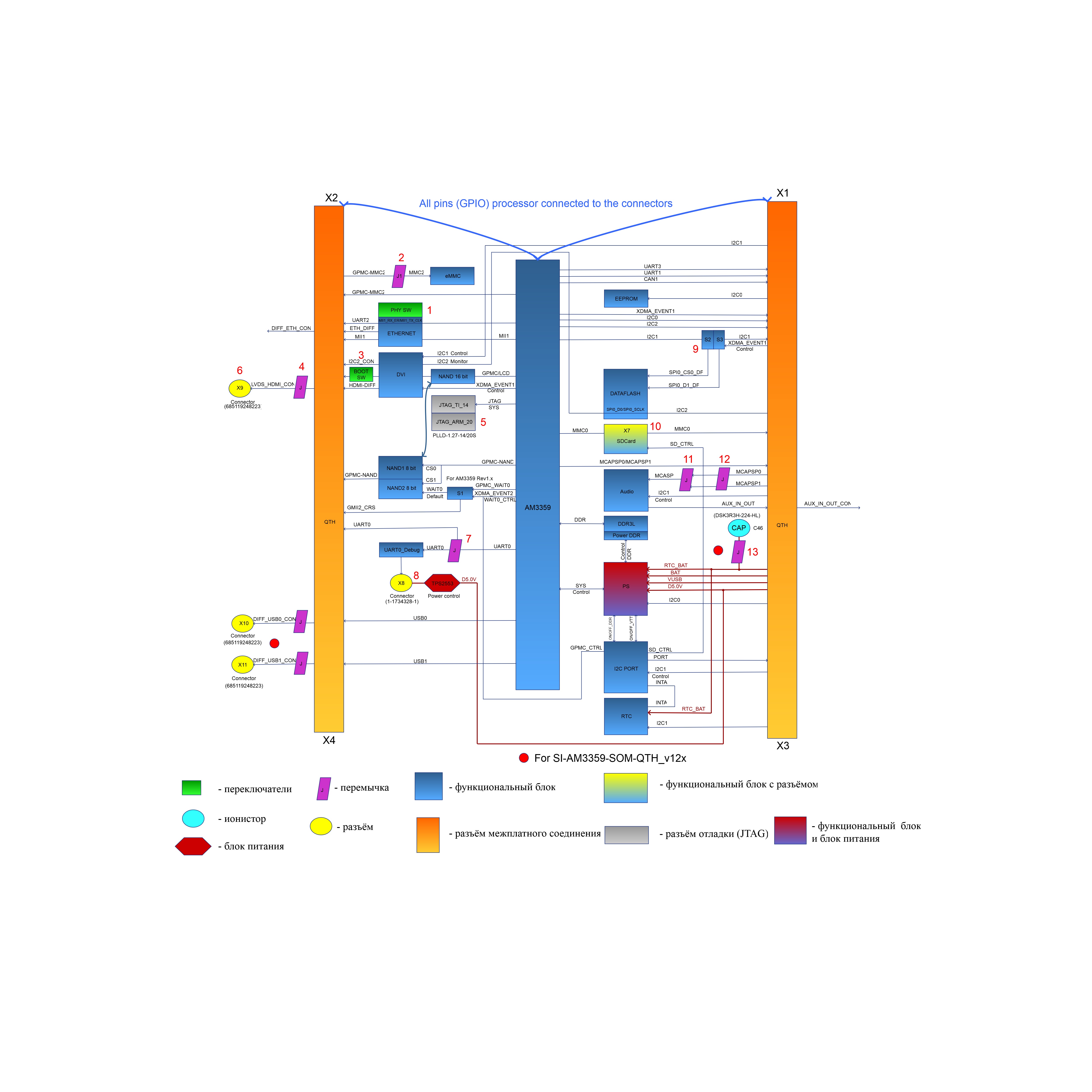

Расположение компонентов на плате модуля:
