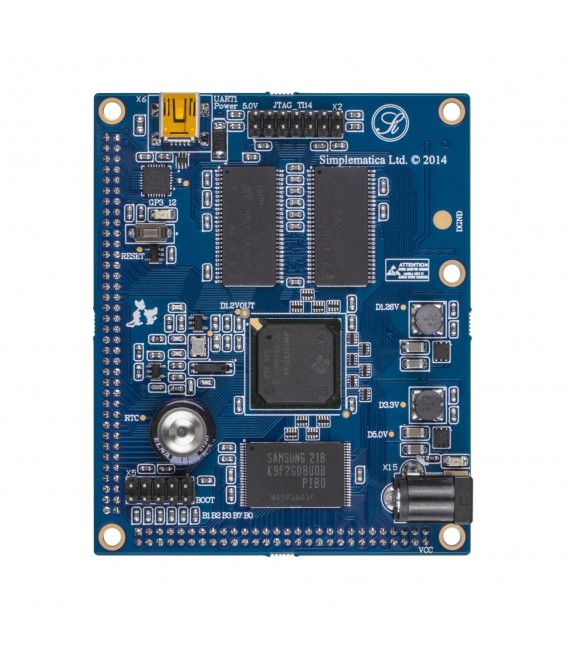

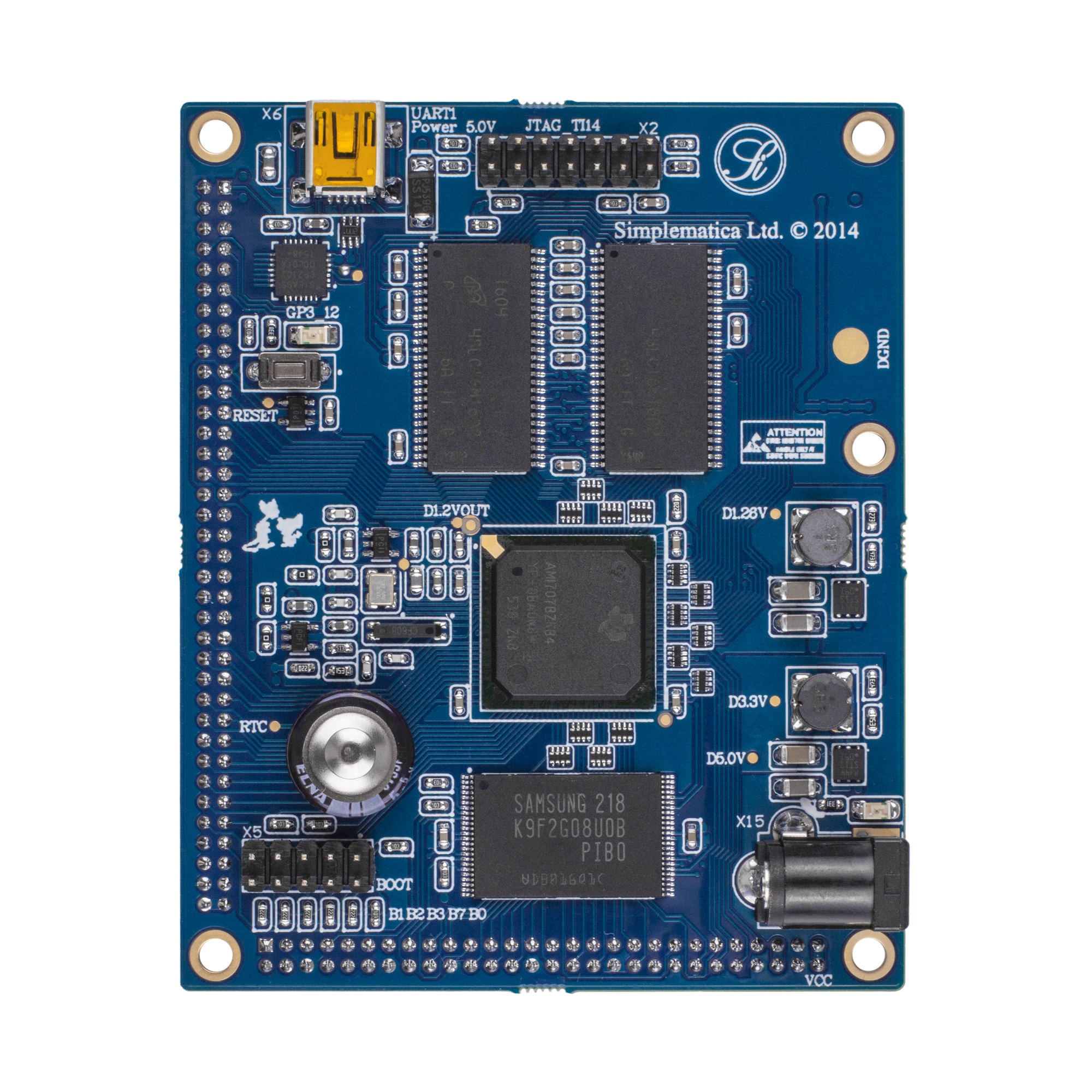

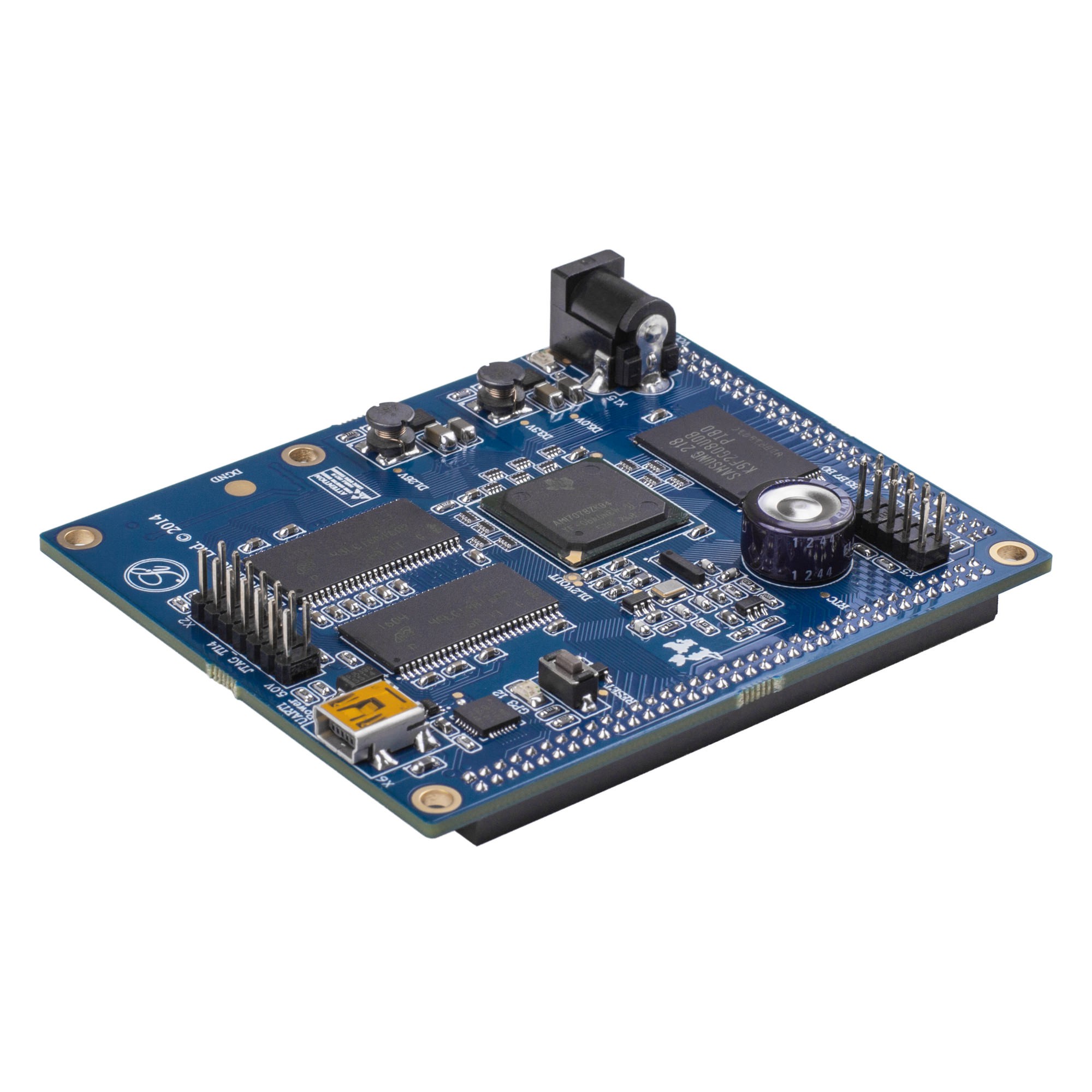

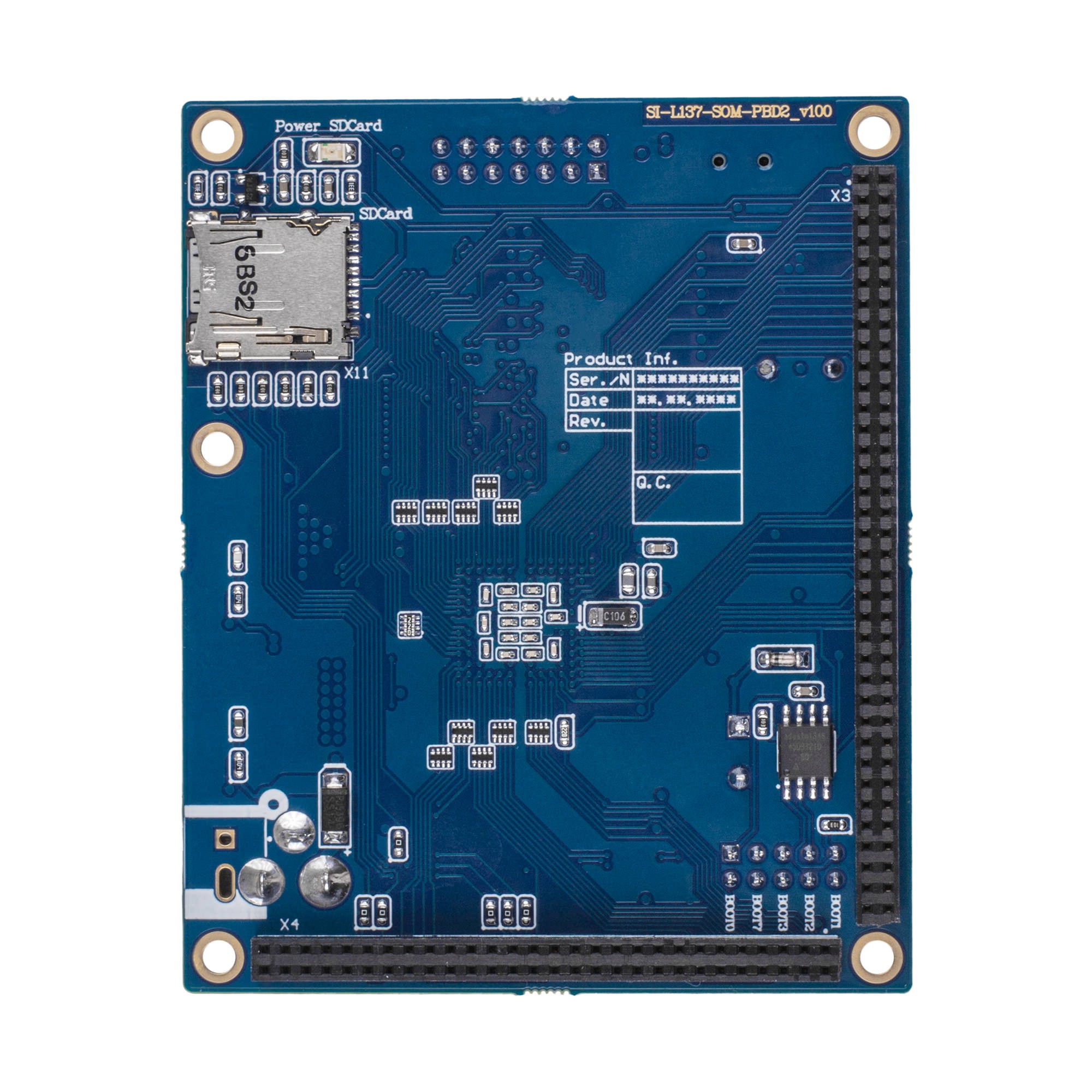

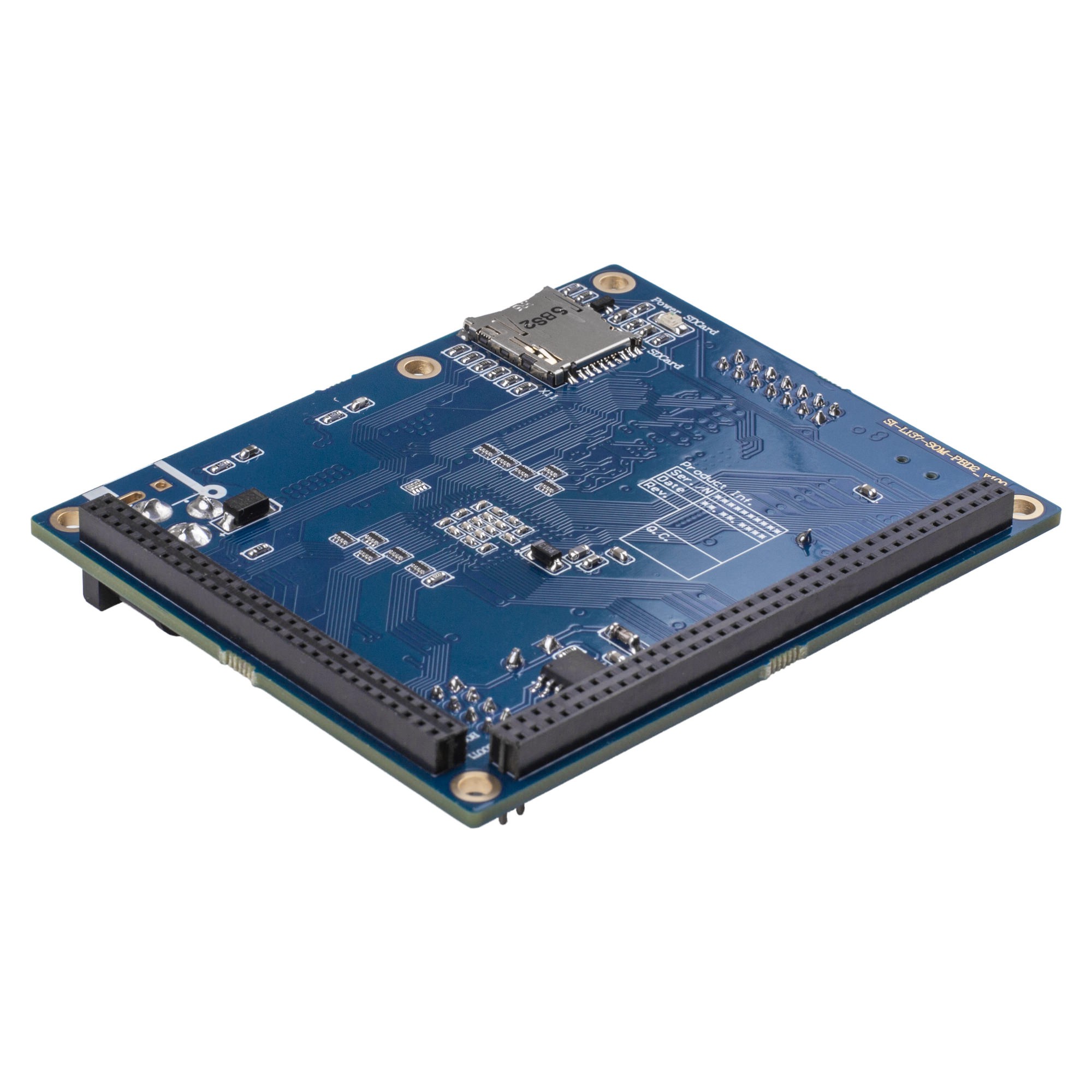

Процессорный модуль SI-L137-SOM-PBD2

Модуль SI-AM1707-SOM-QTH (SOM - System On Module) реализован на базе 32-битного процессоре AM1707 семейства ARM9 от Texas Instruments, серия Sitara. Предназначен для применения в качестве цифрового вычислителя, элемента управления техническими системами или элемента отображения, обработки и хранения информации. Процессор АМ1707 имеет расширенный температурный диапазон работ в пределах от -40 ... +125 С. Возможно установить и соответствующую SDRAM память в расширенном температурном диапазоне от -40 ... до +105 С. Тем самым простота и надежность данного модуля позволяет использовать его в приложениях с повышенными температурными требованиями. А соединительный разъем PBD2 обеспечивает простату и надежность подключения.

Подробнее

Новый

7 200 руб

- +

Описание
Характеристики
Скачать

Описание

Процессорный модуль SI-AM1707-SOM-QTH построен на базе процессора AM1707, имеет простую структуру для использования в менее высокотехнологичных приложениях с небольшими мощностями, но с повышенными требованиями к работе в агрессивной среде. При необходимости вместо процессора АМ1707 может быть установлен OMAP-L137. На процессорный модуль установлена оперативная память SDRAM с шиной 32 бита, энергетически независимая память NAND c шиной 8 бит, DATA FLASH (SPI), разъем карты памяти MicroSD, разъем MiniUSB для отладки по интерфейсу UARTDebug и вывода консоли, так же предусмотрено возможность запитать плату через данный интерфейс во время отладки (данная схема питания не предназначена для работы в постоянном режиме). Установлены разъемы межплатного соединения с платой сопряжения PBD2.

Все выводы процессора выведены на разъем межплатного соединения. Питание модуля осуществляется через разъем межплатного соединения, +5 В.Имеется возможность подключение по интерфейсу JTAG. Особенность данного процессор АМ1707 является наличие расширенного температурного диапазона. Режимы загрузки модуля устанавливаются внешним перемычками. Для увеличение температуры эксплуатации модуля, рекомендуется устанавливать внешний радиатор.

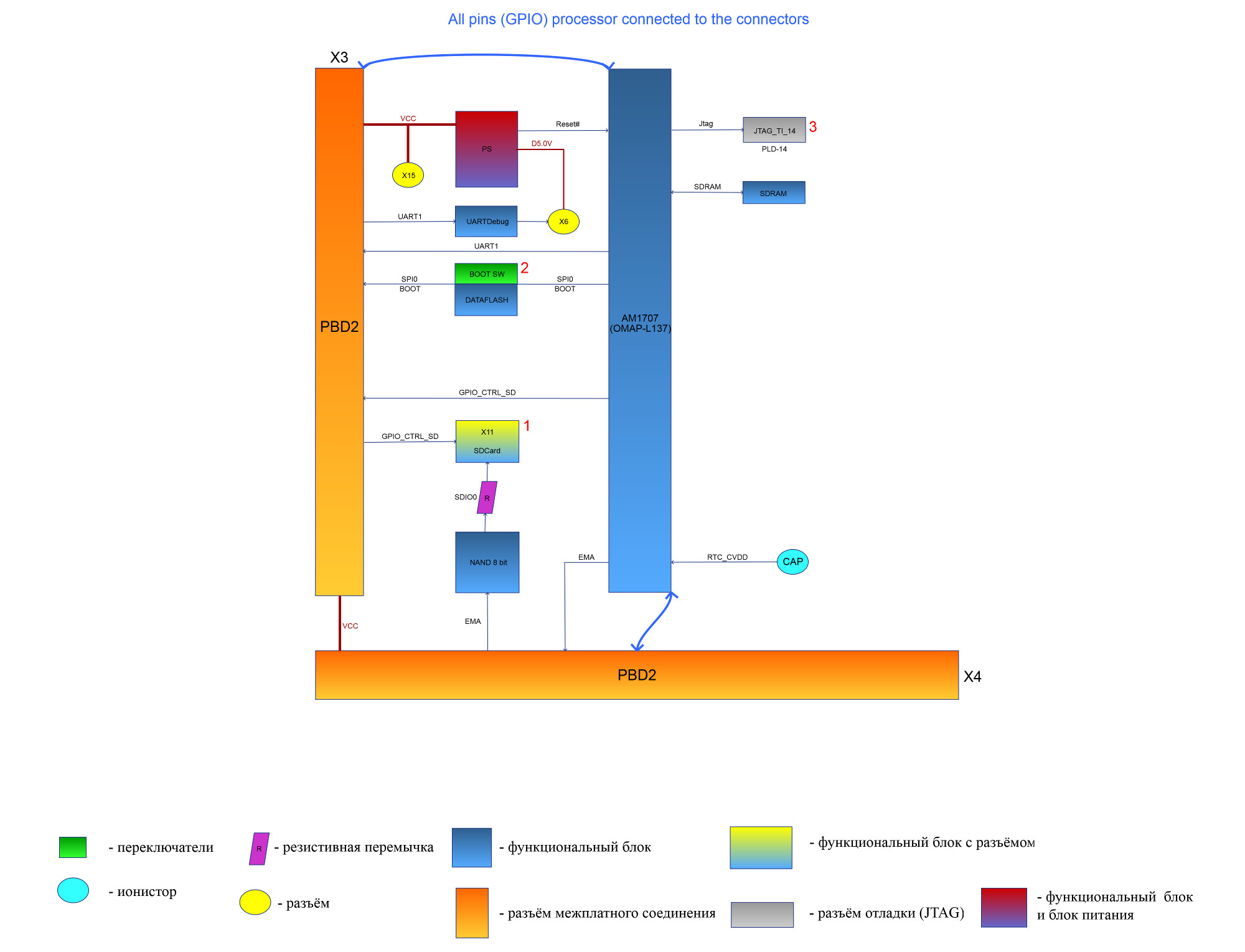

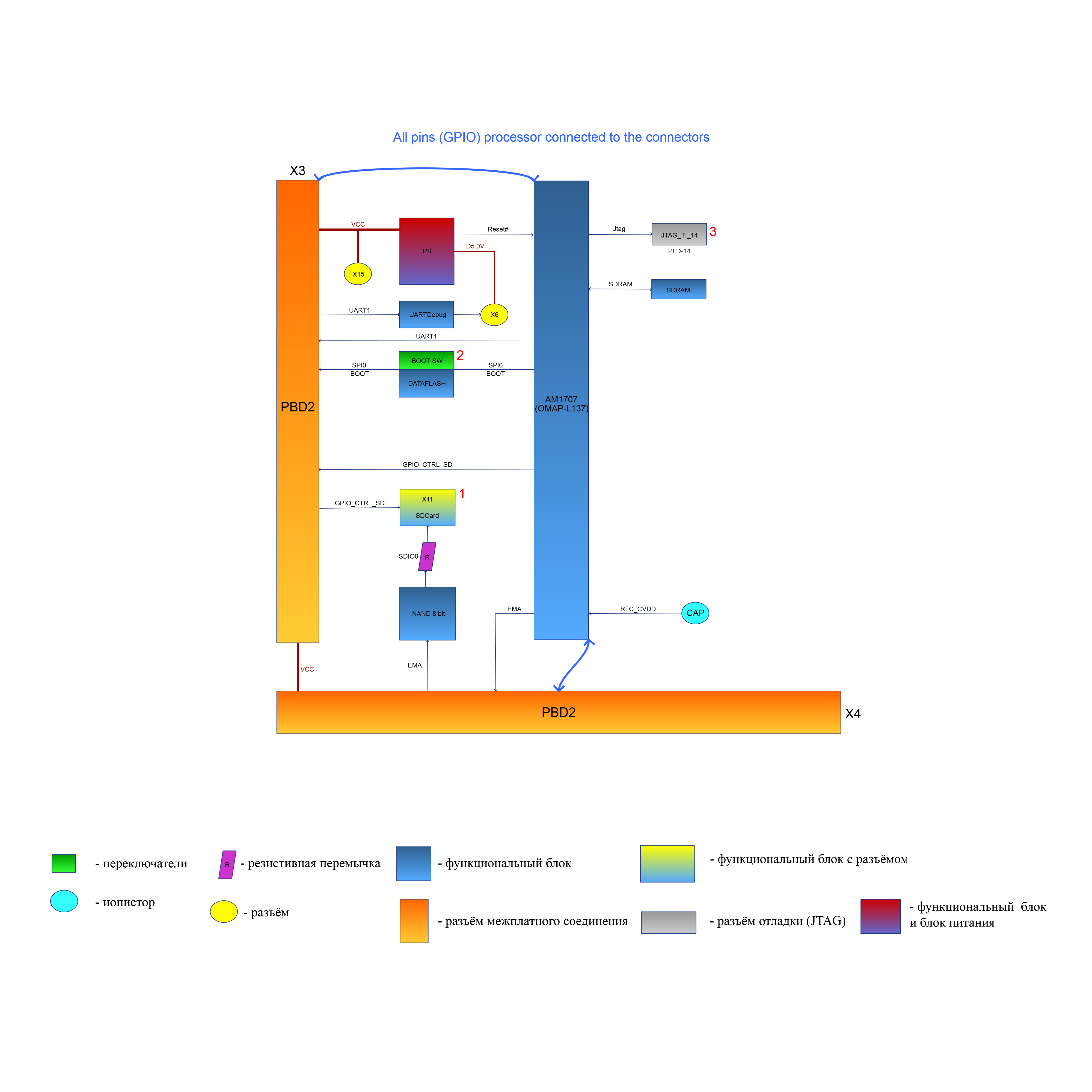

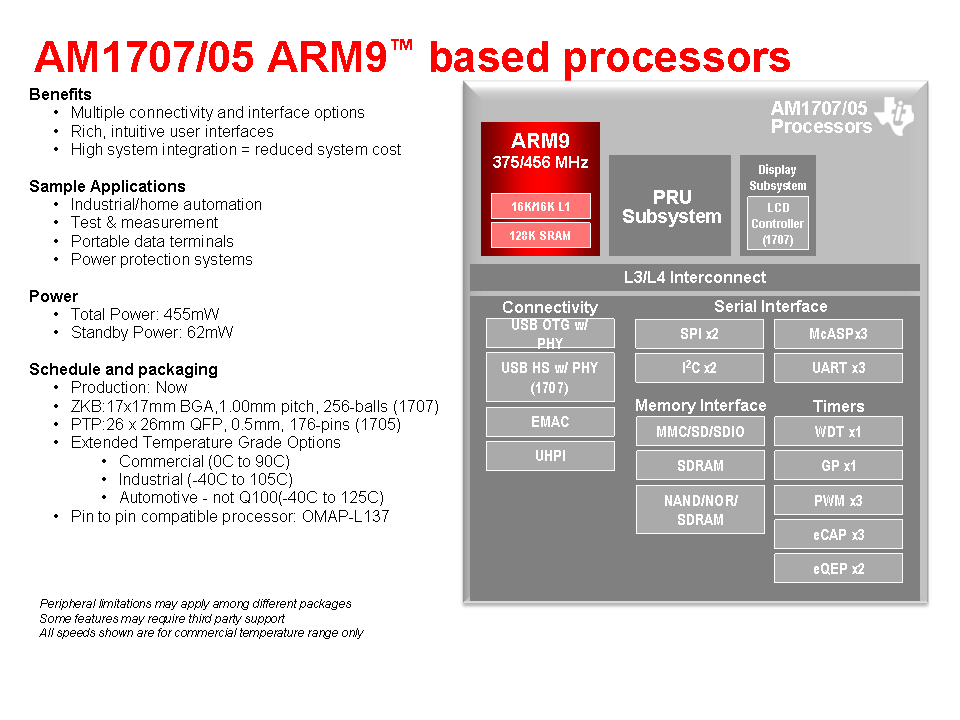

Блок схема семейства микроконтроллеров ARM9 Sitara:

Блок схема семейства микроконтроллеров ARM9 Sitara

Семейства микроконтроллеров ARM9 Sitara:

Семейства микроконтроллеров ARM9 Sitara

Процессор	AM1707 или OMAP-L137 (ARM9 356/456 MHz, C674x DSP 356/456 MHz)
Объем оперативной памяти	SDRAM 32-64 MByte 166 MHz
Объем энергонезависимой памяти DATAFLASH	2 - 4 MByte
Объем энергонезависимой памяти NAND	2 - 4 GByte
Интерфейсы связи	USB(UartDebug), Ethernet 10/100 Mbit, 2xUSB 2.0
Интерфейс SDIO 4-бита на разъем карты памяти	MicroSD
Рабочий температурный диапазон	0 ... +65 С -40 ... +85(105) С -55 ... +125 C
Свободные "пины" микроконтроллера выведены на разъем	PBD2
Встроенные часы реального времени	RTC
Напряжение питания модуля	+ 5 V
Габаритные размеры ДШВ	87 x 71 x 8mm
